Aurinkosähkölaitteistojen palosuojaus
Palosuojaamattomia kaapeleita ei saa asentaa paloseinien yli ilman paloteknisiä toimenpiteitä. Palotilanteessa palo leviäisi muuten yli paloseinien. Kuitenkin on mahdollista, että yksittäistapauksissa palosuojaamattomien kaapeleiden asennusta paloseinien yli ei voida välttää. Näissä tapauksissa kaapelit on ehdottomasti asennettava suojattuina. OBOlla on tarjolla tähän kaksi ratkaisua:

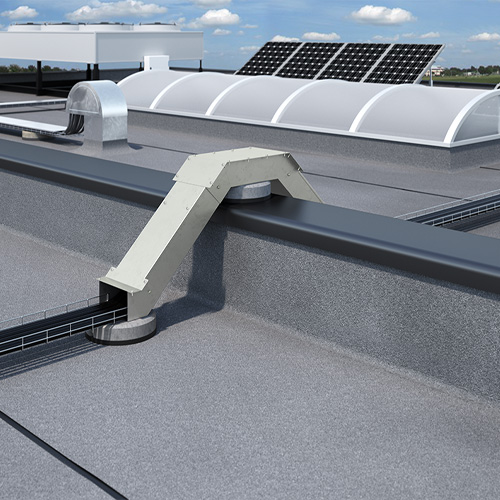

▪ aurinkosähkölaitteiston kaapeleiden asennus muodonpitävissä, erittäin lujatekoisissa ruostumattomissa teräskanavissa
▪ kaapelinippujen kääriminen joustavaan ja säänkestävään kaapelisuojaan PYROWRAP® Wet FSB-WB
Molempiin ratkaisuihin sisältyvät eristekalvot vaahtoavat palotilanteessa ja estävät palon leviämisen aurinkosähkölaitteiston kaapeleiden kautta. Savun leviäminen ei ole tässä tapauksessa merkityksellistä, koska suurin osa palossa kehittyvästä savusta voi esteettä virrata ympäröivään ulkoilmaan.
Eristetty salamasuojaus eristerappausjärjestelmän alla
Jos isCon®-johtimet asennetaan eristerappausjärjestelmään (WDVS), ne läpäisevät mahdollisesti kerrosten välisen palokatkon, joka on tehty palamattomista rakennusmateriaaleista. Palotilanteessa se voi aiheuttaa kerrosten välisen palokatkon vaurioitumisen. Tällöin voidaan taas käyttää kaapelisuojaa PYROWRAP® Wet FSB-WB, joka estää palon leviämisen. Kun eriste palaa ja syntyy aukkoja, eristekalvo vaahtoaa ja sulkee aukot uudelleen. Hormivaikutus isCon®-johtimen kautta estetään luotettavasti.
Aurinkosähkölaitteiston kaapelien asennus rakennusten sisällä
Joissain tapauksissa pitää tasavirtakaapelit asentaa rakennuksen läpi invertterille asti. Tarkista pitääkö aurinkosähköjärjestelmän DC-kaapelit koteloida jos asennukset ovat poistumis- ja pelastusteillä.

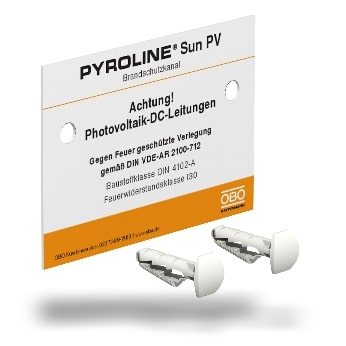

OBOn palosuojakanava soveltuu siihen hyvin PYROLINE® Sun PV -. Lasikuituvahvisteisesta kevytbetonista valmistettu palosuojakanava suojaa johtamattoman pintansa ansiosta myös palotilanteessa vaarallisilta kosketusjännitteiltä. Lisäksi se täyttää Saksassa käyttösuosituksen VDE AR-N-E-2100-712 vaatimukset palonkestäville ja kosketusturvallisille asennuksille. Näin se suojaa myös palo- ja pelastushenkilöstöä sähköiskuilta sammutustöiden aikana. Lisäetu: Kanavan voi näin ollen asentaa ulkoalueelle. Erityisesti se soveltuu jo asennettujen DC-johtojen jälkikäteen suoritettavaan peittämiseen, koska se voidaan joustavasti mukauttaa kaapeliteihin. Tämä kanava voidaan asentaa suoraan seinään tai kattoon. Sopivilla kiinnikkeillä se voidaan asentaa kattoon myös ripustamalla.
Palosuojakanavat täyttävät Saksassa myös käyttösuosituksen VDE AR-N-E-2100-712 vaatimukset palonkestäville ja kosketusturvallisille asennuksille (kappaleet 6.2 ja 6.4). Näin se suojaa myös palo- ja pelastushenkilöstöä sähköiskuilta sammutustöiden aikana.
Suojaus järjestelytoimenpiteillä
Sähkölaitteiston siirtopisteelle, esimerkiksi rakennuksen liitäntärasialle tai pääjakokeskukselle, on Saksassa VDE 0100-712 mukaisesti kiinnitettävä standardinmukainen ohjekilpi, jota kutsutaan myös palokunnan kilveksi. Tämän merkinnän avulla palo- ja pelastushenkilöstö voi tunnistaa aurinkosähkölaitteiston. Sen mukaisesti sammutustoimet suoritetaan Saksassa turvaetäisyyksiä noudattaen DIN VD 0312 – Palon sammutus ja raivaustoimet sähkölaitteistojen alueella – mukaisesti.
