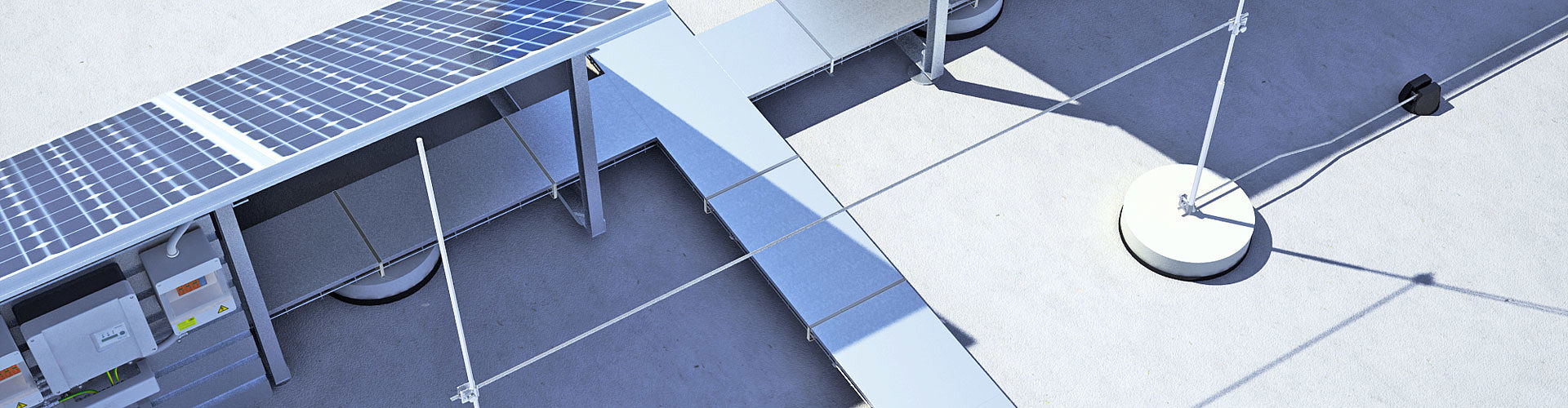

Aurinkosähkölaitteistojen maadoitus



Tuotteemme aurinkosähkölaitteistojen maadoitukseen

  • Latta- ja pyöröjohtimet
  • Kiinnittimet
  • Kytkentäliittimet
  • Maadoitussauvat
  • Syvä-, rengas- ja perustusmaadoituksen tarvikkeet
  • Korroosiosuojaus

Aurikosähkölaitteistojen maadoitus

Jos aurinkopaneelit asennetaan katolle ilman salamasuojausta, Saksassa on uudisrakennuksiin asennettava perustusmaadoitus DIN 18014 mukaisesti. Jos aurinkopaneelit asennetaan katolla salamasuojauksella, on lisäksi otettava huomioon standardin IEC/EN 62305-3 vaatimukset (maadoitusvastus < 10 ohmia). Myös aurinkosähkölaitteistojen asennuksissa maanpinnalle on otettava huomioon standardin IEC/EN 62305-3 maadoitusvaatimukset.

Tyyppi ATyyppi B

  • Vaakamaadoituselektrodi
  • Pystymaadoituselektrodi (maadoitussauvat)

  • Rengasmaadoituselektrodi (johtimet ja sieppaustangot)

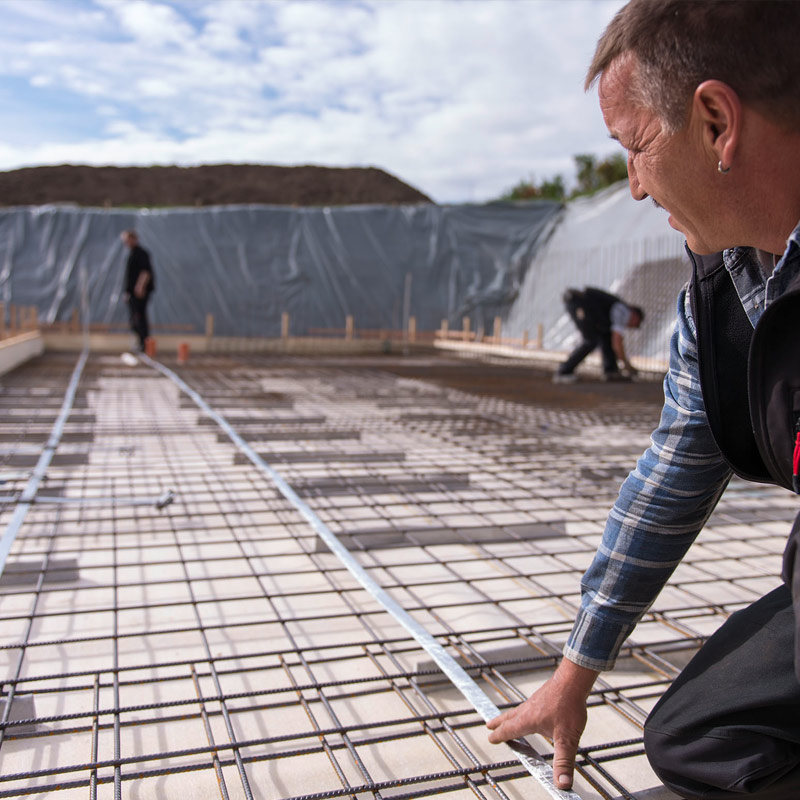

  • Perustusmaadoitus


Standardinmukaiset salamasuojauksen maadoitukset

Maadoitusjärjestelmä tyyppi A

A-tyyppisiin maadoitusjärjestelmiin kuuluvat esimerkiksi ruuvi- ja paaluperustukset, jos ne ovat IEC/EN 62561-2 mukaisia. Tällöin on valittujen materiaalien ja tarvikkeiden mukaisesti noudatettava vähimmäispoikkileikkausta ja otettava huomioon mekaaniset ja sähköiset ominaisuudet.

Maadoitusjärjestelmä tyyppi B

Laatta- tai jatkuva anturaperustus ovat esimerkkejä B-tyyppisestä maadoitusjärjestelmästä. Saksan VDE 0185-305-3 lisälehden 5 mukaisesti näillä on vähentynyt maadoitusvaikutus ja niitä on täydennettävä muilla maadoitusasennuksilla kuten maasilmukan (20 m x 20 m) tai maadoitussauvan asennuksella.

Molemmissa tapuksissa OBO-valikoimasta löytyvät sopivat maadoitussauvat (Ø 20 mm tai Ø 25 mm), johtimet (Ø 10 mm) sekä kiinnikkeitä eri mitoilla, esimerkiksi 30 x 3,5 mm tai 40 x 4 mm molempiin maadoitusjärjestelmiin.

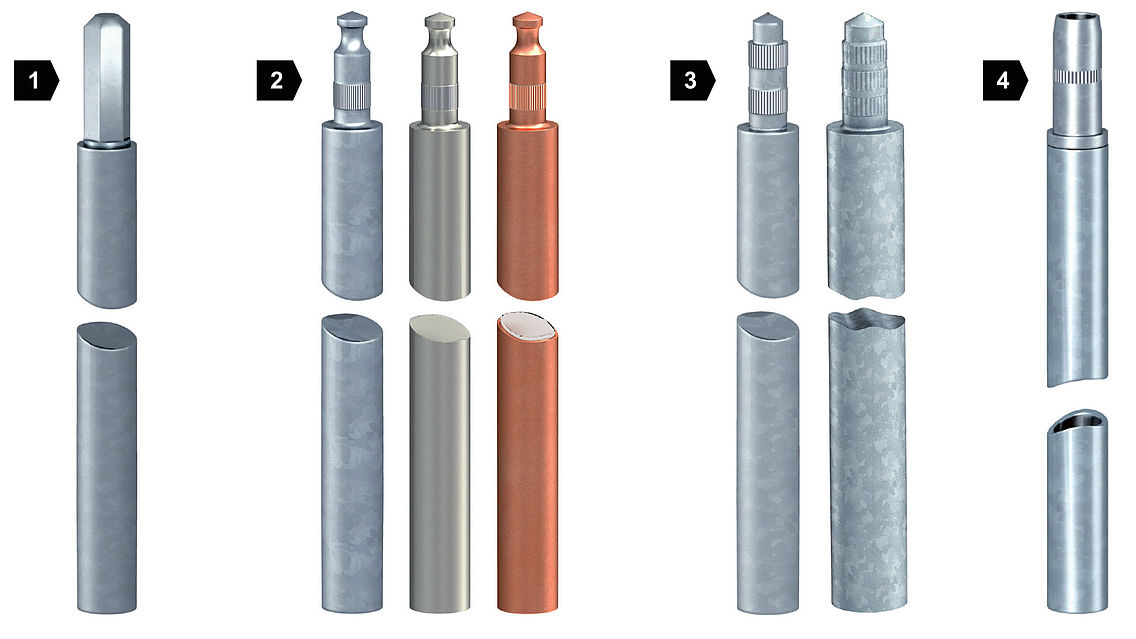

 1Tyyppi OMEX
 2Tyyppi BP
 3Tyyppi Vakio
 4Tyyppi LightEarth



Perustuksissa, joissa on käytetty raudoitusteräksiä, ovat sallittuja sinkityt tai kuparoidut maadoitustarvikkeet. Maaperässä on tarvittaessa käytettävä runsasseosteista ruostumatonta terästä, jonka molybdeenipitoisuus vähintään 2 % kuten raaka-aineissa nro1.4401, nro 1.4404 tai nro 1.4571. Hyvä maadoitus varmistaa laitteiston hyvän käytettävyyden.

Metallisten alusrakenteiden toiminnallinen maadoitus

Metallisten alusrakenteiden tai aurinkopaneelien asennusalustojen toiminnallisen maadoituksen varmistamiseksi Saksalaisessa standardissa VDE 0185-305-3, lisälehti 5 erotellaan seuraavat tilanteet:

TilanneVähimmäispoikkileikkaus, toiminnallinen maadoitus, kupari
Aurinkopaneelit ilman salamasuojausta tai aurinkopaneelit salamasuojauksella, joissa erotusväliä noudatetaan6 mm2
Aurinkopaneelit salamasuojauksella, joissa erotusväliä ei noudateta16 mm2
