Maadoitusratkaisut tuulivoimaloihin

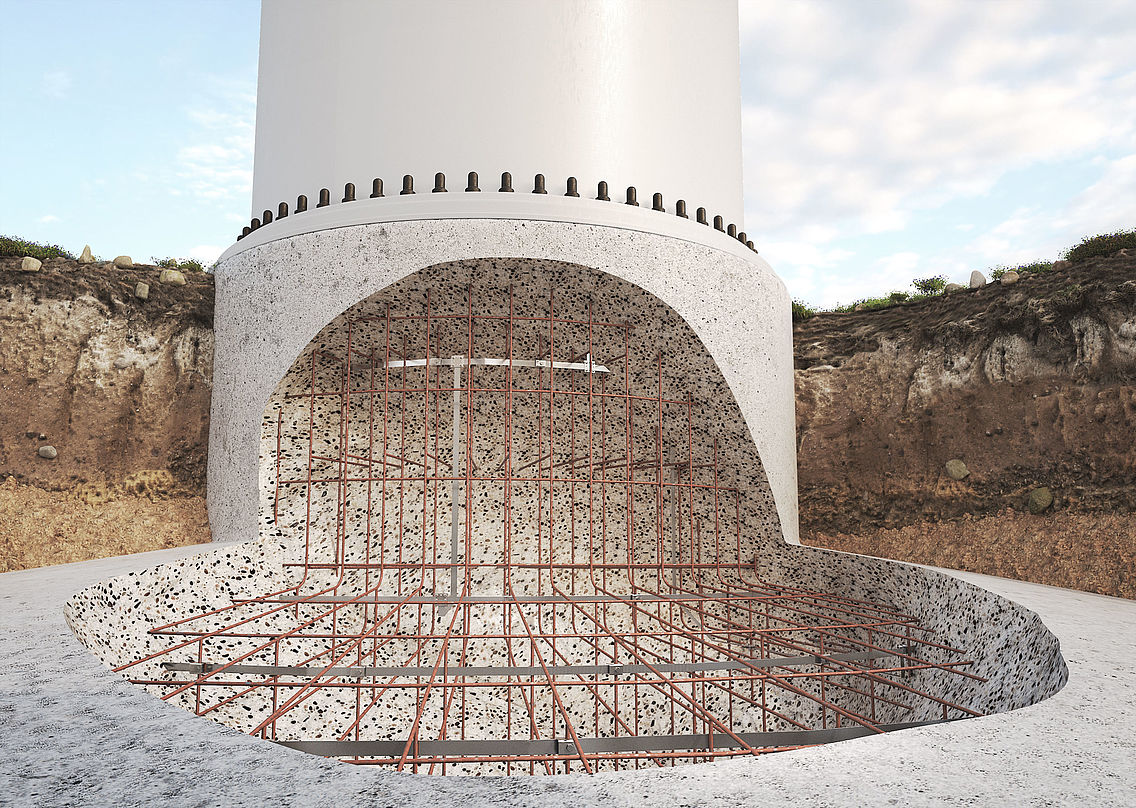

Tuulivoimalan tornin ja maaperän välisellä perustuksella on useita tehtäviä: Ensinnäkin se estää tuulivoimalan kaatumisen tai vajoamisen, toiseksi se johtaa kaikki roottorista ja laitteiston omista liikkeistä syntyvät kuormat maaperään. Useimmiten maalla, siis onshore-alueella, sijaitsevien tuulivoimaloiden perustukset ovat niin sanottuja anturaperustuksia. Ne koostuvat yleensä pyöreistä betoni- ja teräslevyistä, jotka sijoitetaan maaperään ja jotka johtavat voimat tasaisesti alustaan. Syväperustuksia tai paaluperustuksia käytetään heikosti kantavissa alustoissa. Riittävän lujuuden saavuttamiseksi pohjalaatta varustetaan paaluilla. Kuormat johdetaan siten maaperän kantaviin kerroksiin. Perustuksen rakennemuoto määräytyy voimalaitoksen koon ja maaperän laadun mukaan. Se voi olla esimerkiksi kahdeksankulmainen, pyöreä tai ristin muotoinen.
Myös OBOn kattava tuotevalikoima alkaa perustuksesta: OBOn maadoitus- ja potentiaalintasaustuotteiden avulla salamavirrat johdetaan maaperään ja samalla ne muodostavat yhdyssiteen ylijännitesuojiin.
Käytännölliset maadoitusratkaisut tuulivoimaloiden perustuksiin
- Rengasmaadoitus, joka voidaan asentaa tornin jalustaan niin sanotun askel- tai kosketusjännityksen välttämiseksi.
- Latta- ja pyöröjohtimet
- Erilaiset liittimet ja pikaliittimet
- Ratkaisut maadoituksen turvalliseen liittämiseen potentiaalintasaukseen laitoksen sisäpuolella. Tämä voidaan toteuttaa betonitorneissa etukäteen asennettujen maadoitustankojen avulla. Sen sijaan teräslevytorneissa liitäntä tehdään latta- ja pyöröjohtimilla. Tällöin on otettava huomioon, että johtimen irrottaminen ja myöhemmin suoritettava maadoitusresistanssin mittaus ovat mahdollisia.
