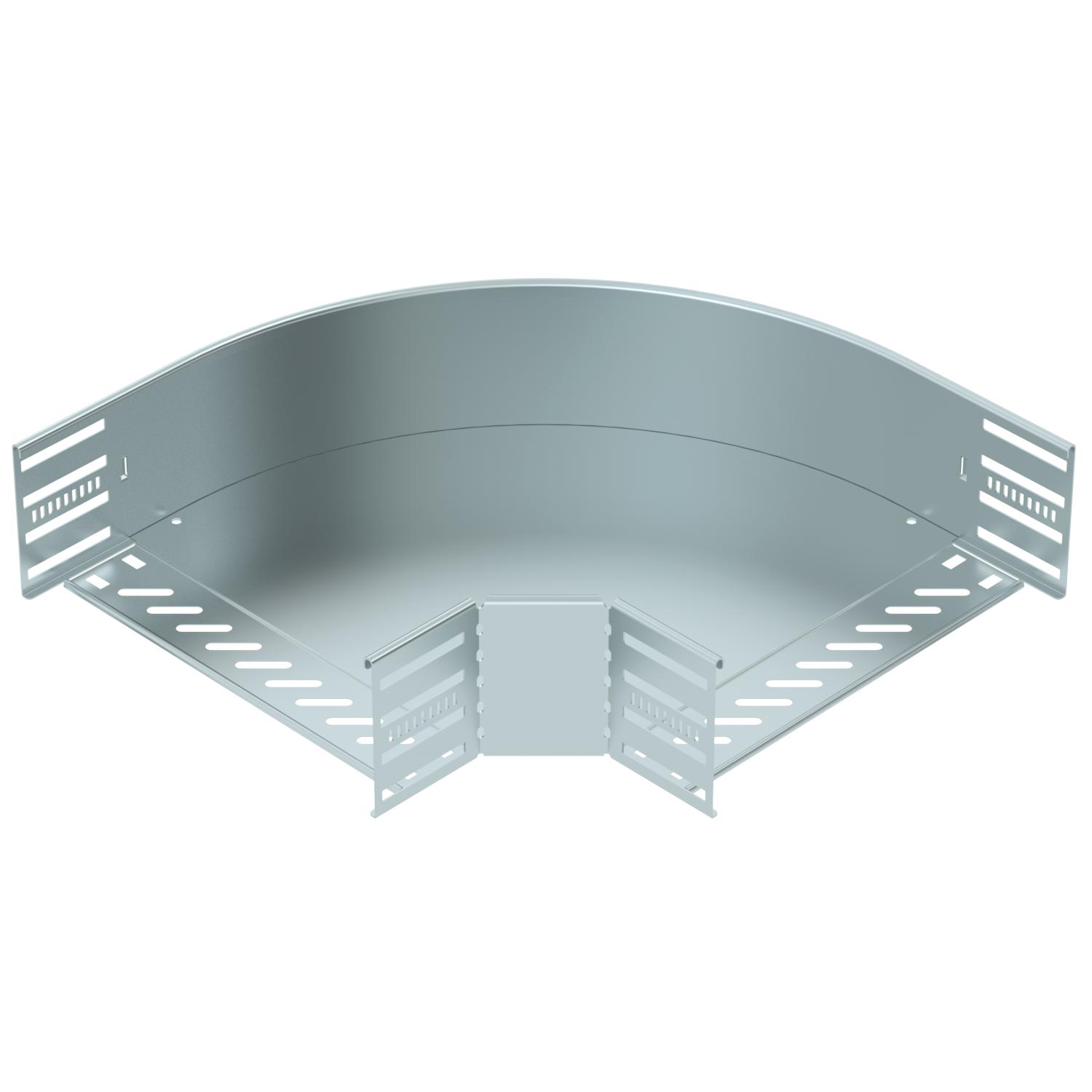

90° kulmakappale 110 FS
Tuotenro 6036806 | EAN-numero 4012197343651
- Tuotteen kuvaus
-
Tuotteen kuvaus90° kulmakappale vaakasuoraan asennukseen levyhyllyille, joiden sivun korkeus on 110 mm, pikalukituksella ja ruuvikiinnityksellä. Ruuviton asennus kaksoiskiinnikkeillä tai ruuviliitos FRS-tyypin ruuveilla ja laippamuttereilla M6. Voidaan asentaa sisätiloihin. Kiinnitystarvikkeet on tilattava erikseen.
-
- Tekniset tiedot
-
Tekniset tiedot
Asennusrei'itys pohjassa kyllä Kaapelihyllyjen jatkokappaletyyppi ruuvattu / kiinnitetty Kannella ei Käyttöalueen lämpötila maks. 120 °C Käyttöalueen lämpötila min. -20 °C Koko 110x300 Korkeus 110 mm Levyn paksuus 0,8 mm Liittimen malli integroitu jatkokappale Materiaali teräs Materiaalivahvuus 1,25 mm Mitta B 300 mm Mitta R 50 mm NATO - reikäkuva ei Palonkestävyys ei Pinta nauhakuumasinkitty Pitkän kannatusvälin malli ei Pohjalevyn materiaalivahvuus 0,8 mm Pohjamitta 300 mm Rakennemuoto Kulmakappale, jäykkä Ruostumaton teräs, peitattu ei Ruuvien suositeltu lukumäärä 22 St. Sivurei'itys kyllä Suunnanmuutos vaakasuora Taivutus (kulma) 90° Väri sinkki - Kaikki tyypit
-
Kaikki tyypit
-
Järjestelmätarvikkeet
Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Kansi kulmakappaleelle 90° FS
RBD 90 300 FS 1416017 6036906 1 Kappale Asennustarvikkeet
Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Kaksoiskiinnike muotokappaleen A2 asennukseen
DOP A2 1415986 6035998 10 Kappale - Lataukset
-
Tietolehti RB 90 130 FS / 6036806 , 0.19MB , pdfEU-vaatimustenmukaisuusvakuutus RB 90 130 FS / 6036806 , 0.13MB , pdfUK-vaatimustenmukaisuusvakuutus RB 90 130 FS / 6036806 , 0.09MB , pdfREACH Vaatimustenmukaisuusvakuutus RB 90 130 FS / 6036806 , 0.12MB , pdfRoHS Vaatimustenmukaisuusvakuutus RB 90 130 FS / 6036806 , 0.13MB , pdfAsennusohjeet Latchable Magic cable tray systems , 11.60MB , pdfAsennusohjeet General information on the mounting , 2.61MB , pdf
