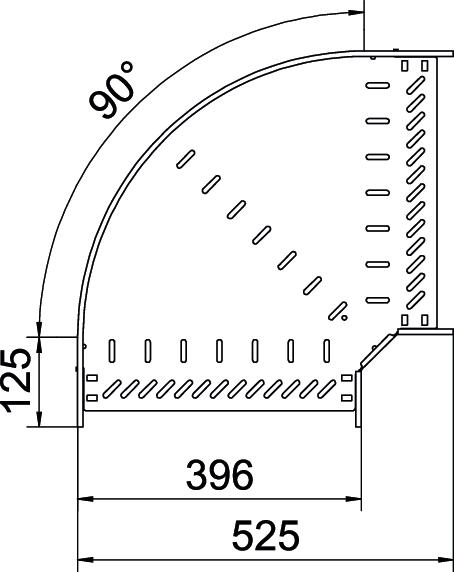

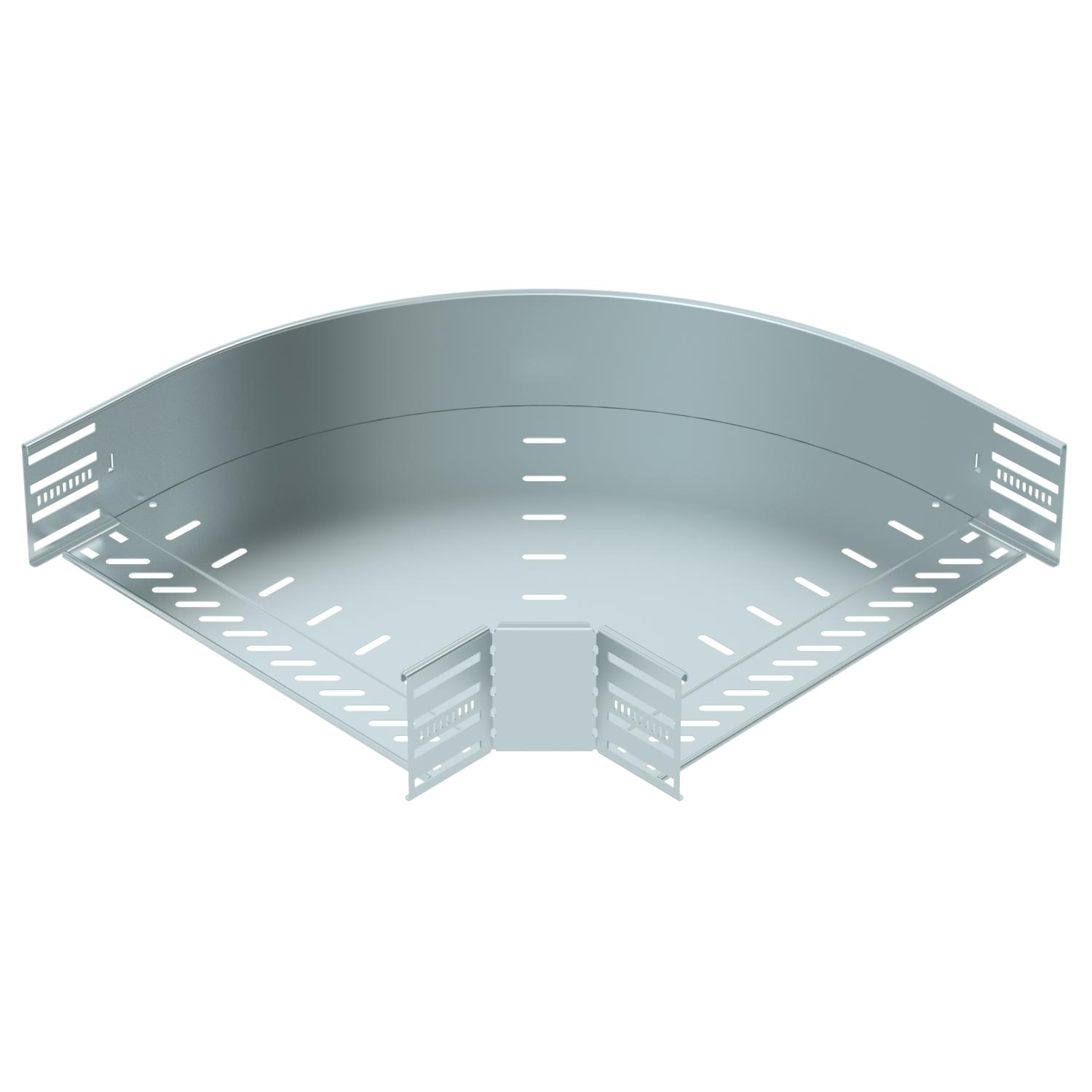

90° kulmakappale 110 FS
Tuotenro 6036808 | EAN-numero 4012197343682
- Tuotteen kuvaus
-
Tuotteen kuvaus90° kulmakappale vaakasuoraan asennukseen levyhyllyille, joiden sivun korkeus on 110 mm, pikalukituksella ja ruuvikiinnityksellä. Ruuviton asennus kaksoiskiinnikkeillä tai ruuviliitos FRS-tyypin ruuveilla ja laippamuttereilla M6. Voidaan asentaa sisätiloihin. Kiinnitystarvikkeet on tilattava erikseen.
-
- Tekniset tiedot
-
Tekniset tiedot
Asennusrei'itys pohjassa kyllä Kaapelihyllyjen jatkokappaletyyppi ruuvattu / kiinnitetty Kannella ei Käyttöalueen lämpötila maks. 120 °C Käyttöalueen lämpötila min. -20 °C Koko 110x400 Korkeus 110 mm Levyn paksuus 1 mm Liittimen malli integroitu jatkokappale Materiaali teräs Materiaalivahvuus 1,25 mm Mitta B 400 mm Mitta R 50 mm NATO - reikäkuva ei Palonkestävyys ei Pinta nauhakuumasinkitty Pitkän kannatusvälin malli ei Pohjalevyn materiaalivahvuus 1 mm Pohjamitta 400 mm Rakennemuoto Kulmakappale, jäykkä Ruostumaton teräs, peitattu ei Ruuvien suositeltu lukumäärä 22 St. Sivurei'itys kyllä Suunnanmuutos vaakasuora Taivutus (kulma) 90° Väri sinkki - Kaikki tyypit
-
Kaikki tyypit
-
Järjestelmätarvikkeet
Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Kansi kulmakappaleelle 90° FS
RBD 90 400 FS 1416018 6036908 1 Kappale Asennustarvikkeet
Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Kaksoiskiinnike muotokappaleen A2 asennukseen
DOP A2 1415986 6035998 10 Kappale - Lataukset
-
Tietolehti RB 90 140 FS / 6036808 , 0.19MB , pdfEU-vaatimustenmukaisuusvakuutus RB 90 140 FS / 6036808 , 0.13MB , pdfUK-vaatimustenmukaisuusvakuutus RB 90 140 FS / 6036808 , 0.09MB , pdfREACH Vaatimustenmukaisuusvakuutus RB 90 140 FS / 6036808 , 0.12MB , pdfRoHS Vaatimustenmukaisuusvakuutus RB 90 140 FS / 6036808 , 0.13MB , pdfAsennusohjeet Latchable Magic cable tray systems , 11.60MB , pdfAsennusohjeet General information on the mounting , 2.61MB , pdf
