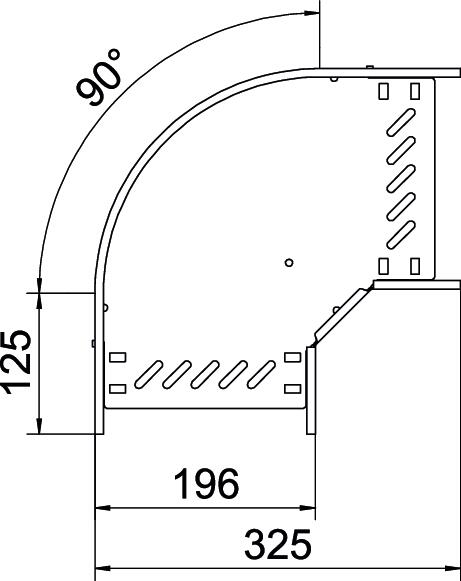

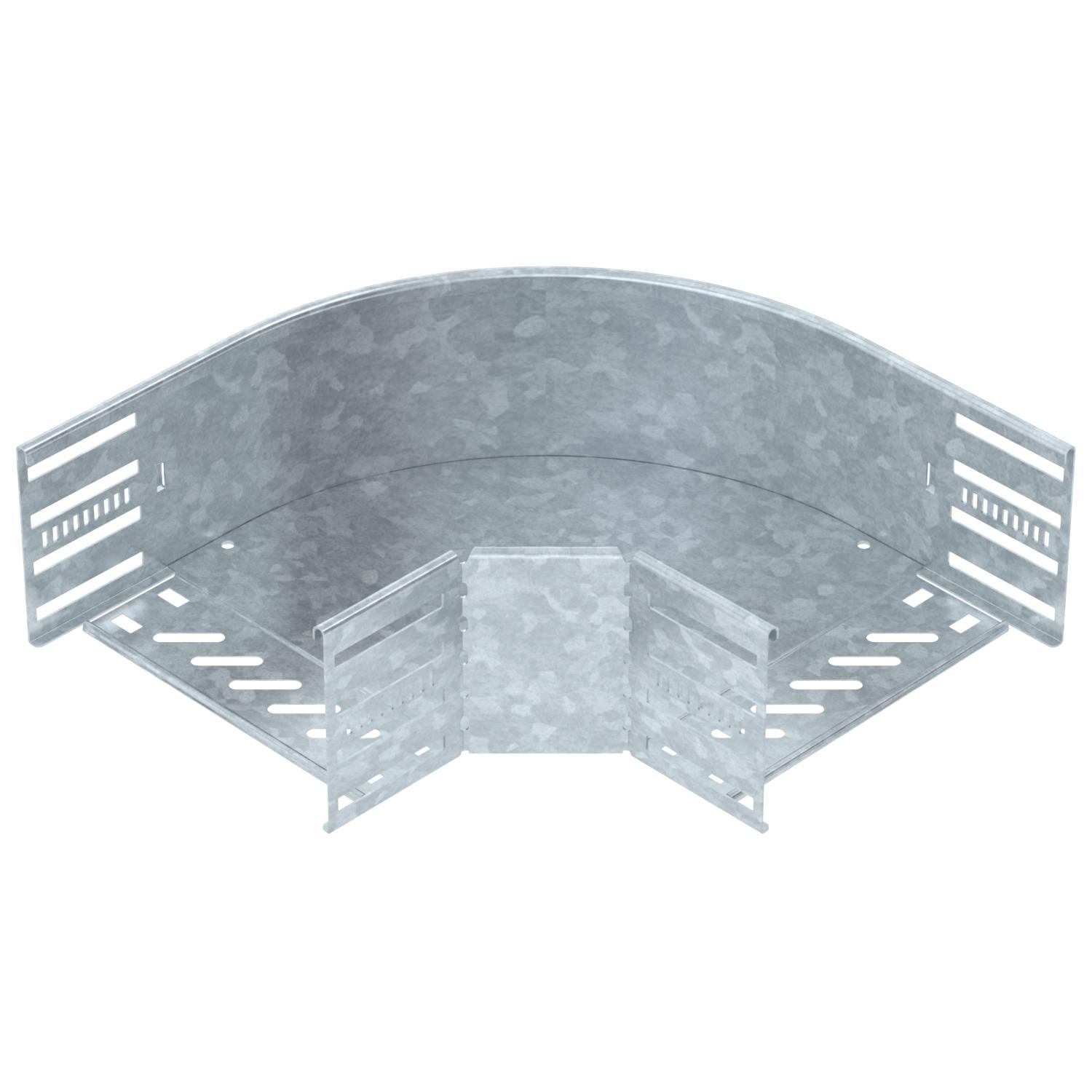

90° kulmakappale 110 FT
Tuotenro 6036834 | EAN-numero 4012197344856
- Tuotteen kuvaus
-
Tuotteen kuvaus90° kulmakappale vaakasuoraan asennukseen levyhyllyille, joiden sivun korkeus on 110 mm, pikalukituksella ja ruuvikiinnityksellä. Ruuviton asennus kaksoiskiinnikkeillä tai ruuviliitos FRS-tyypin ruuveilla ja laippamuttereilla M6. Voidaan asentaa sisätiloihin ja ulkoalueille. Kiinnitystarvikkeet on tilattava erikseen.
-
- Tekniset tiedot
-
Tekniset tiedot
Asennusrei'itys pohjassa kyllä Kaapelihyllyjen jatkokappaletyyppi ruuvattu / kiinnitetty Kannella ei Käyttöalueen lämpötila maks. 120 °C Käyttöalueen lämpötila min. -20 °C Koko 110x200 Korkeus 110 mm Levyn paksuus 0,8 mm Liittimen malli integroitu jatkokappale Materiaali teräs Materiaalivahvuus 1,25 mm Mitta B 200 mm Mitta R 50 mm NATO - reikäkuva ei Palonkestävyys ei Pinta = upottamalla kuumasinkitty Pitkän kannatusvälin malli ei Pohjalevyn materiaalivahvuus 0,8 mm Pohjamitta 200 mm Rakennemuoto Kulmakappale, jäykkä Ruostumaton teräs, peitattu ei Ruuvien suositeltu lukumäärä 20 St. Sivurei'itys kyllä Suunnanmuutos vaakasuora Taivutus (kulma) 90° Väri sinkki - Kaikki tyypit
-
Järjestelmätarvikkeet
Tuotteet Tyyppi Tuotenro Määrä pienin myyntiyksikkö

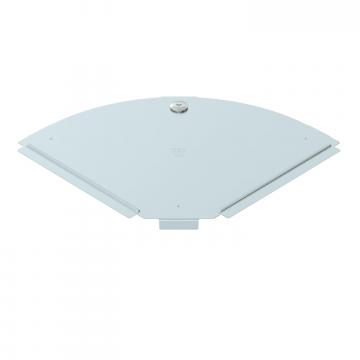

Kansi kulmakappaleelle 90° DD
RBD 90 200 DD 6036954 1 Kappale Asennustarvikkeet
Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Kaksoiskiinnike muotokappaleen A2 asennukseen
DOP A2 1415986 6035998 10 Kappale
Ruuvi laippamutterilla F
FRSB 6x12 F 1463250 6406122 100 Kappale - Lataukset
-
Tietolehti RB 90 120 FT / 6036834 , 0.22MB , pdfEU-vaatimustenmukaisuusvakuutus RB 90 120 FT / 6036834 , 0.13MB , pdfUK-vaatimustenmukaisuusvakuutus RB 90 120 FT / 6036834 , 0.09MB , pdfREACH Vaatimustenmukaisuusvakuutus RB 90 120 FT / 6036834 , 0.12MB , pdfRoHS Vaatimustenmukaisuusvakuutus RB 90 120 FT / 6036834 , 0.13MB , pdfAsennusohjeet Latchable Magic cable tray systems , 11.60MB , pdfAsennusohjeet General information on the mounting , 2.61MB , pdf
