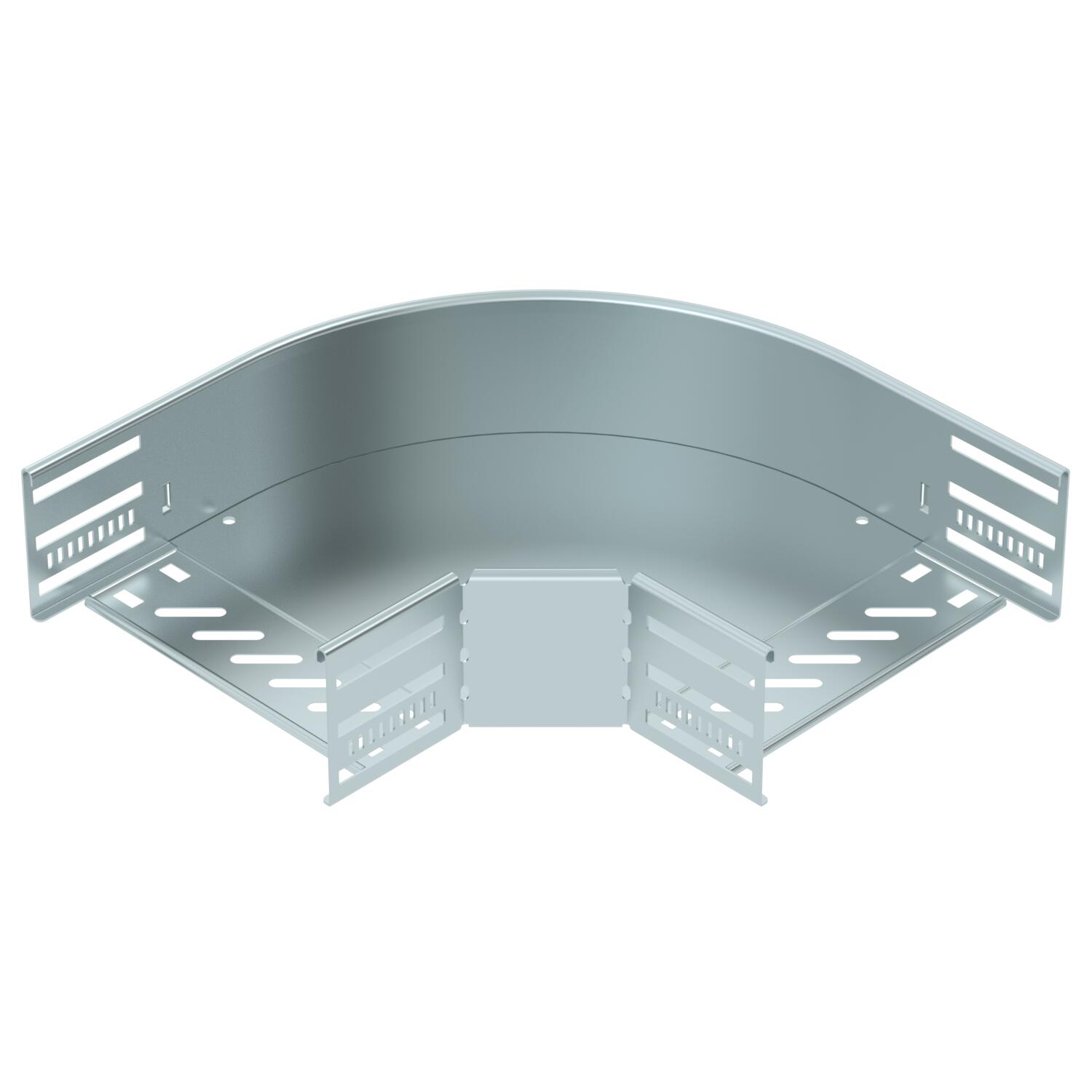

90° kulmakappale 85 FS
Tuotenro 6036702 | EAN-numero 4012197343415
- Tuotteen kuvaus
-
Tuotteen kuvaus90° kulmakappale vaakasuoraan asennukseen levyhyllyille, joiden sivun korkeus on 85 mm, pikalukituksella ja ruuvikiinnityksellä. Ruuviton asennus kaksoiskiinnikkeillä tai ruuviliitos FRS-tyypin ruuveilla ja laippamuttereilla M6. Voidaan asentaa sisätiloihin. Kiinnitystarvikkeet on tilattava erikseen.
-
- Tekniset tiedot
-
Tekniset tiedot

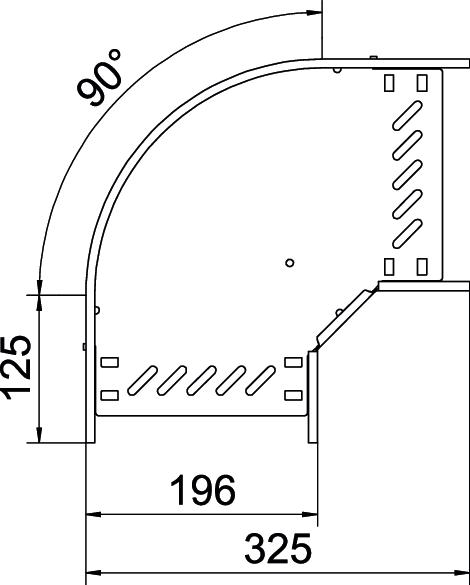

Asennusrei'itys pohjassa kyllä Kaapelihyllyjen jatkokappaletyyppi ruuvattu / kiinnitetty Kannella ei Käyttöalueen lämpötila maks. 120 °C Käyttöalueen lämpötila min. -20 °C Koko 85x200 Korkeus 85 mm Levyn paksuus 0,8 mm Liittimen malli integroitu jatkokappale Materiaali teräs Materiaalivahvuus 1,25 mm Mitta B 200 mm Mitta R 50 mm NATO - reikäkuva ei Palonkestävyys ei Pinta nauhakuumasinkitty Pitkän kannatusvälin malli ei Pohjalevyn materiaalivahvuus 0,8 mm Pohjamitta 200 mm Rakennemuoto Kulmakappale, jäykkä Ruostumaton teräs, peitattu ei Ruuvien suositeltu lukumäärä 16 St. Sivurei'itys kyllä Suunnanmuutos vaakasuora Taivutus (kulma) 90° Väri sinkki - Kaikki tyypit
-
Järjestelmätarvikkeet
Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Kansi kulmakappaleelle 90° FS
RBD 90 200 FS 1416015 6036904 1 Kappale Asennustarvikkeet
Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Kaksoiskiinnike muotokappaleen A2 asennukseen
DOP A2 1415986 6035998 10 Kappale - Lataukset
-
Tietolehti RB 90 820 FS / 6036702 , 0.19MB , pdfEU-vaatimustenmukaisuusvakuutus RB 90 820 FS / 6036702 , 0.13MB , pdfUK-vaatimustenmukaisuusvakuutus RB 90 820 FS / 6036702 , 0.09MB , pdfREACH Vaatimustenmukaisuusvakuutus RB 90 820 FS / 6036702 , 0.12MB , pdfRoHS Vaatimustenmukaisuusvakuutus RB 90 820 FS / 6036702 , 0.13MB , pdfAsennusohjeet Latchable Magic cable tray systems , 11.60MB , pdfAsennusohjeet General information on the mounting , 2.61MB , pdf
