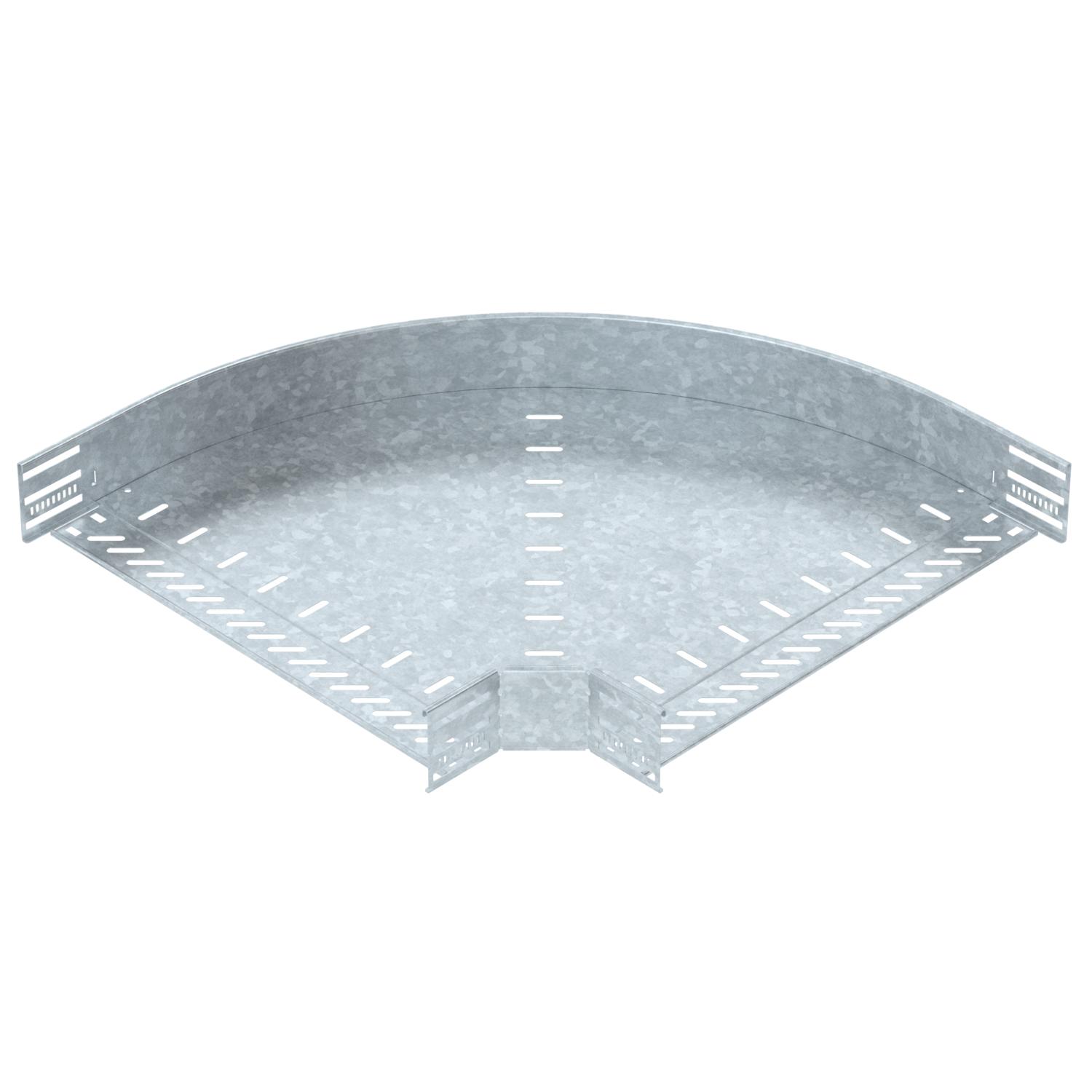

90° kulmakappale 85 FT
Tuotenro 6036720 | EAN-numero 4012197405557
- Tuotteen kuvaus
-
Tuotteen kuvaus90° kulmakappale vaakasuoraan asennukseen levyhyllyille, joiden sivun korkeus on 85 mm, pikalukituksella ja ruuvikiinnityksellä. Ruuviton asennus kaksoiskiinnikkeillä tai ruuviliitos FRS-tyypin ruuveilla ja laippamuttereilla M6. Voidaan asentaa sisätiloihin ja ulkoalueille. Kiinnitystarvikkeet on tilattava erikseen.
-
- Tekniset tiedot
-
Tekniset tiedot

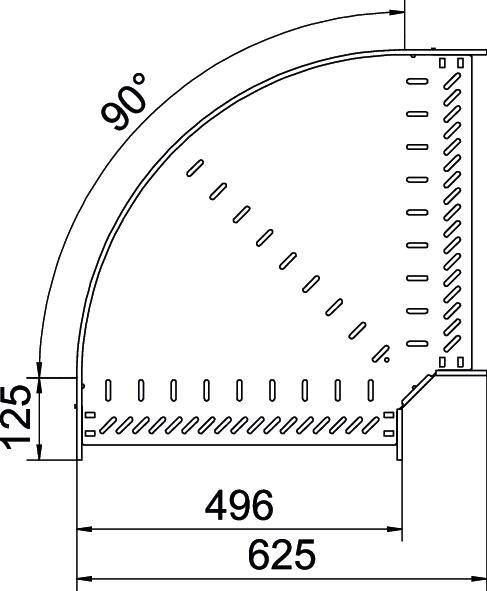

Asennusrei'itys pohjassa kyllä Kaapelihyllyjen jatkokappaletyyppi ruuvattu / kiinnitetty Kannella ei Käyttöalueen lämpötila maks. 120 °C Käyttöalueen lämpötila min. -20 °C Koko 85x500 Korkeus 85 mm Levyn paksuus 1 mm Liittimen malli integroitu jatkokappale Materiaali teräs Materiaalivahvuus 1,25 mm Mitta B 500 mm Mitta R 50 mm NATO - reikäkuva ei Palonkestävyys ei Pinta = upottamalla kuumasinkitty Pitkän kannatusvälin malli ei Pohjalevyn materiaalivahvuus 1 mm Pohjamitta 500 mm Rakennemuoto Kulmakappale, jäykkä Ruostumaton teräs, peitattu ei Ruuvien suositeltu lukumäärä 20 St. Sivurei'itys kyllä Suunnanmuutos vaakasuora Taivutus (kulma) 90° Väri sinkki - Kaikki tyypit
-
Järjestelmätarvikkeet
Tuotteet Tyyppi Tuotenro Määrä pienin myyntiyksikkö

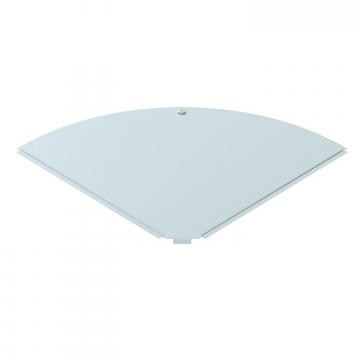

Kansi kulmakappaleelle 90° DD
RBD 90 500 DD 6036960 1 Kappale Asennustarvikkeet
Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Kaksoiskiinnike muotokappaleen A2 asennukseen
DOP A2 1415986 6035998 10 Kappale
Ruuvi laippamutterilla F
FRSB 6x12 F 1463250 6406122 100 Kappale - Lataukset
-
Tietolehti RB 90 850 FT / 6036720 , 0.19MB , pdfEU-vaatimustenmukaisuusvakuutus RB 90 850 FT / 6036720 , 0.13MB , pdfUK-vaatimustenmukaisuusvakuutus RB 90 850 FT / 6036720 , 0.09MB , pdfREACH Vaatimustenmukaisuusvakuutus RB 90 850 FT / 6036720 , 0.12MB , pdfRoHS Vaatimustenmukaisuusvakuutus RB 90 850 FT / 6036720 , 0.13MB , pdfAsennusohjeet Latchable Magic cable tray systems , 11.60MB , pdfAsennusohjeet General information on the mounting , 2.61MB , pdf
