90° kulmakappale Z-pienalla A4 300 | 3

morepic-1

morepic-2

90° kulmakappale Z-pienalla A4

Tuotenro 7099265 | EAN-numero 4012196519187

Tuotenro / Tyyppi

Pohjamitta

Materiaalivahvuus	3 mm

Tuotteen kuvaus

Tuotteen kuvaus

90° kulmakappale tikashyllylle laiva-asennukseen tyyppi SLZ L sivun korkeudella 35 mm, hitsatuilla, rei'itetyillä Z-pianoilla.

Tekniset tiedot

Tekniset tiedot

Koko	B306mm
Korkeus	35 mm
Liittimen malli	ilman jatkokappaletta
Materiaali	teräs, ruostumaton 1.4571
Materiaalivahvuus	3 mm
Palonkestävyys	ei
Pienojen malli	Kisko rei'itetty
Pinta	kirkas, jälkikäsitelty
Pitkän kannatusvälin malli	ei

Pohjamitta	300 mm
Ruostumaton teräs, peitattu	kyllä
Saranoitu	ei
Sivuprofiilin malli	Matala profiili
Sivurei'itys	ei
Suunnanmuutos	vaakasuora
Taivutus (kulma)	90°
Väri	ruostumaton teräs

Kaikki tyypit

Kaikki tyypit

Tyyppi	Pohjamitta	Materiaalivahvuus	Tuotenro	Määrä	pienin myyntiyksikkö
SLZB L 90 100 A4	100 mm	3 mm	7099261	Kappale	1 Kappale
SLZB L 90 200 A4	200 mm	3 mm	7099263	Kappale	1 Kappale
SLZB L 90 300 A4	300 mm	3 mm	7099265	Kappale	1 Kappale

Lataukset

Tietolehti SLZB L 90 300 A4 / 7099265 , 0.22MB , pdf

Johdanto KTS cable tray systems , 1.61MB , pdf

Luettelo Ratkaisuja laivanrakennukseen , 2.10MB , pdf

Luettelo Cable support systems , 45.23MB , pdf

EU-vaatimustenmukaisuusvakuutus SLZB L 90 300 A4 / 7099265 , 0.16MB , pdf

Asennusohjeet General information on the mounting , 2.61MB , pdf

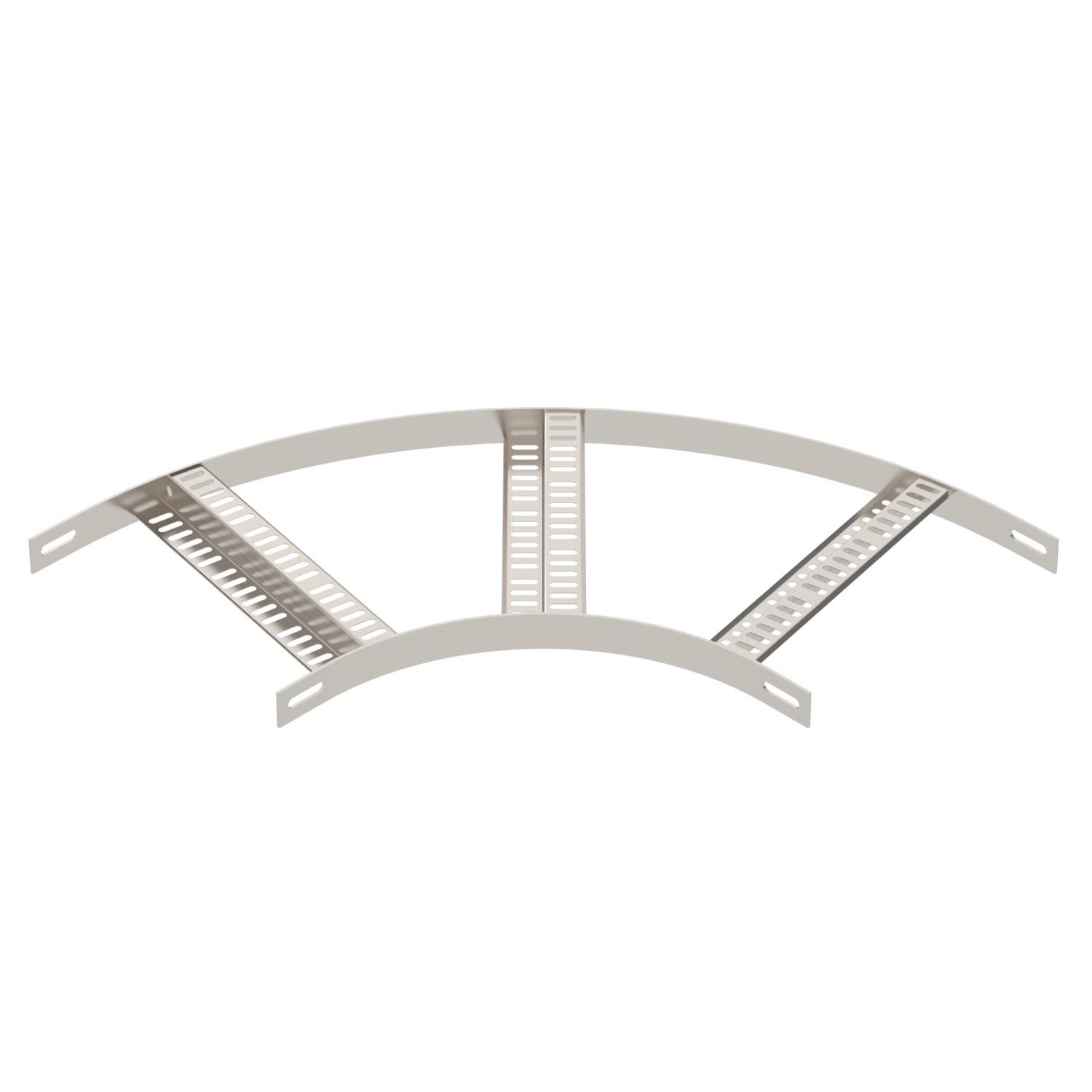

Tuotekaavio SLZB L 90 300 A4 / 7099265, 44.80 kB, jpg

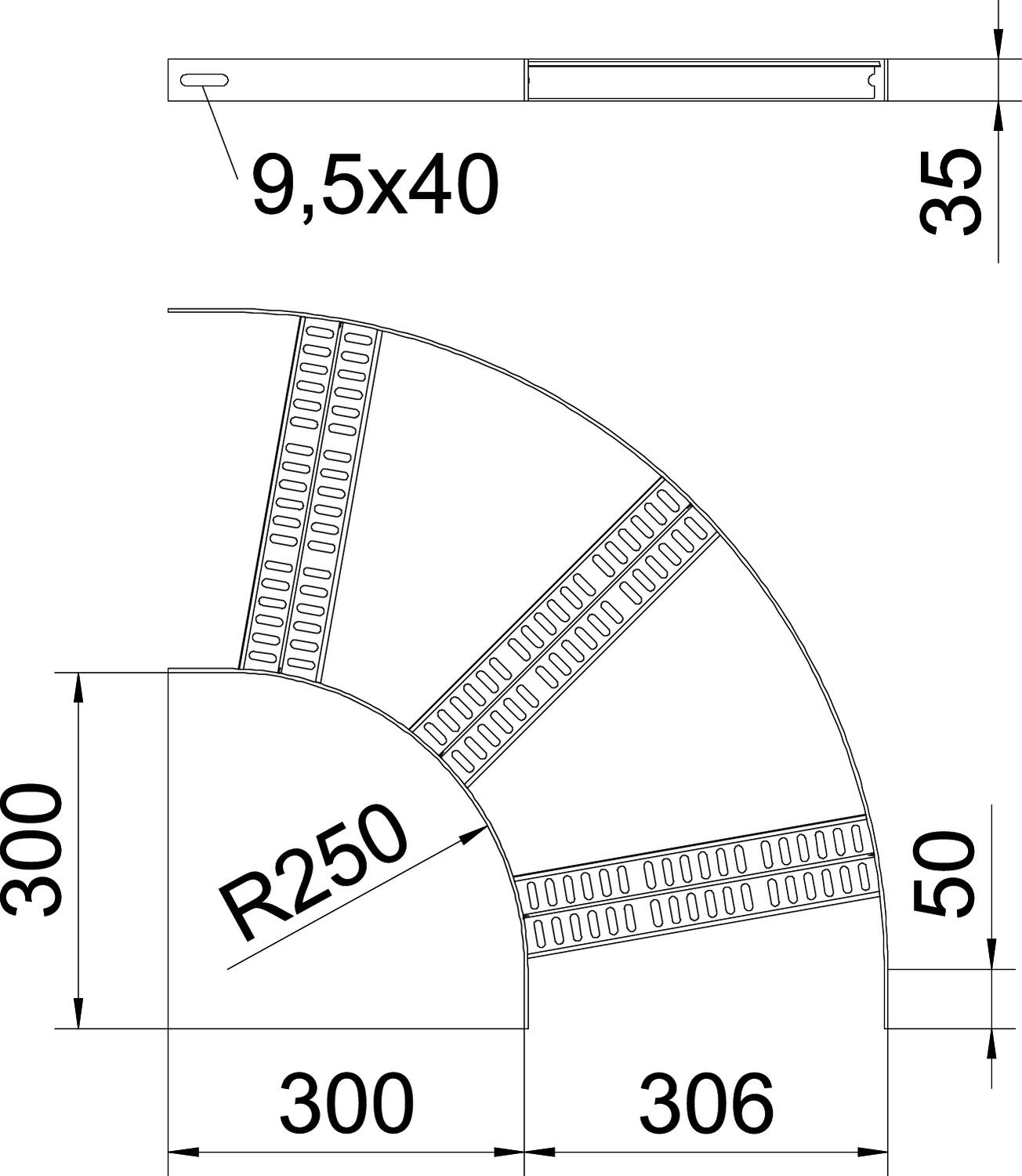

Mitoitettu piirustus SLZB L 90 300 A4 / 7099265, 135.94 kB, jpg

SLZB L 90 300 A4 / 7099265
