Aluslevy 16 | | 8,4 | 1,6 | M8

morepic-1

morepic-2

Aluslevy

Tuotenro 3402088 | EAN-numero 4012195300076

Tuotenro / Tyyppi

Mitta d min.

Mitta d

Mitta h

Kierre

Tuotteen kuvaus

Tuotteen kuvaus

Aluslevy DIN 125 mukaan muoto A yleiskäyttöön.

Tekniset tiedot

Tekniset tiedot

Karkaistu	ei
Kierre	M8
Koko	M8
Levyn paksuus	0,06 in
Materiaali	teräs
Materiaalin vahvuus	1,6 mm

Mitta d	8,4 mm
Mitta d min.	16 mm
Mitta h	1,6 mm
Pinta	galvaanisesti sinkitty
Reiän muoto	pyöreä
Viistetty	ei

Kaikki tyypit

Kaikki tyypit

Tyyppi	Mitta d min.	Mitta d	Mitta h	Kierre	Sähkönro	Tuotenro	Määrä	pienin myyntiyksikkö
WS M6 D12 G	12 mm	6,4 mm	1,6 mm	M6	-----	3402061	Kappale	100 Kappale
WS M8 D16 G	16 mm	8,4 mm	1,6 mm	M8	-----	3402088	Kappale	100 Kappale
WS M10 D20 G	20 mm	10,5 mm	2 mm	M10	1418931	3402096	Kappale	100 Kappale

Lataukset

Tietolehti WS M8 D16 G / 3402088 , 0.17MB , pdf

Johdanto Palosuojaus sähkötekniikassa – Rakennusten palonkestävien sähköasennusten opas , 2.10MB , pdf

Esite Zwischendeckeninstallationen , 2.70MB , pdf

Luettelo Fastening materials , 19.78MB , pdf

Vaatimustenmukaisuusvakuutus WS M8 D16 G / 3402088 , 0.06MB , pdf

Lataus

REACH Vaatimustenmukaisuusvakuutus WS M8 D16 G / 3402088 , 0.12MB , pdf

Lataus

RoHS Vaatimustenmukaisuusvakuutus WS M8 D16 G / 3402088 , 0.12MB , pdf

Lataus

Tuotekaavio WS M8 D16 G / 3402088, 16.16 kB, jpg

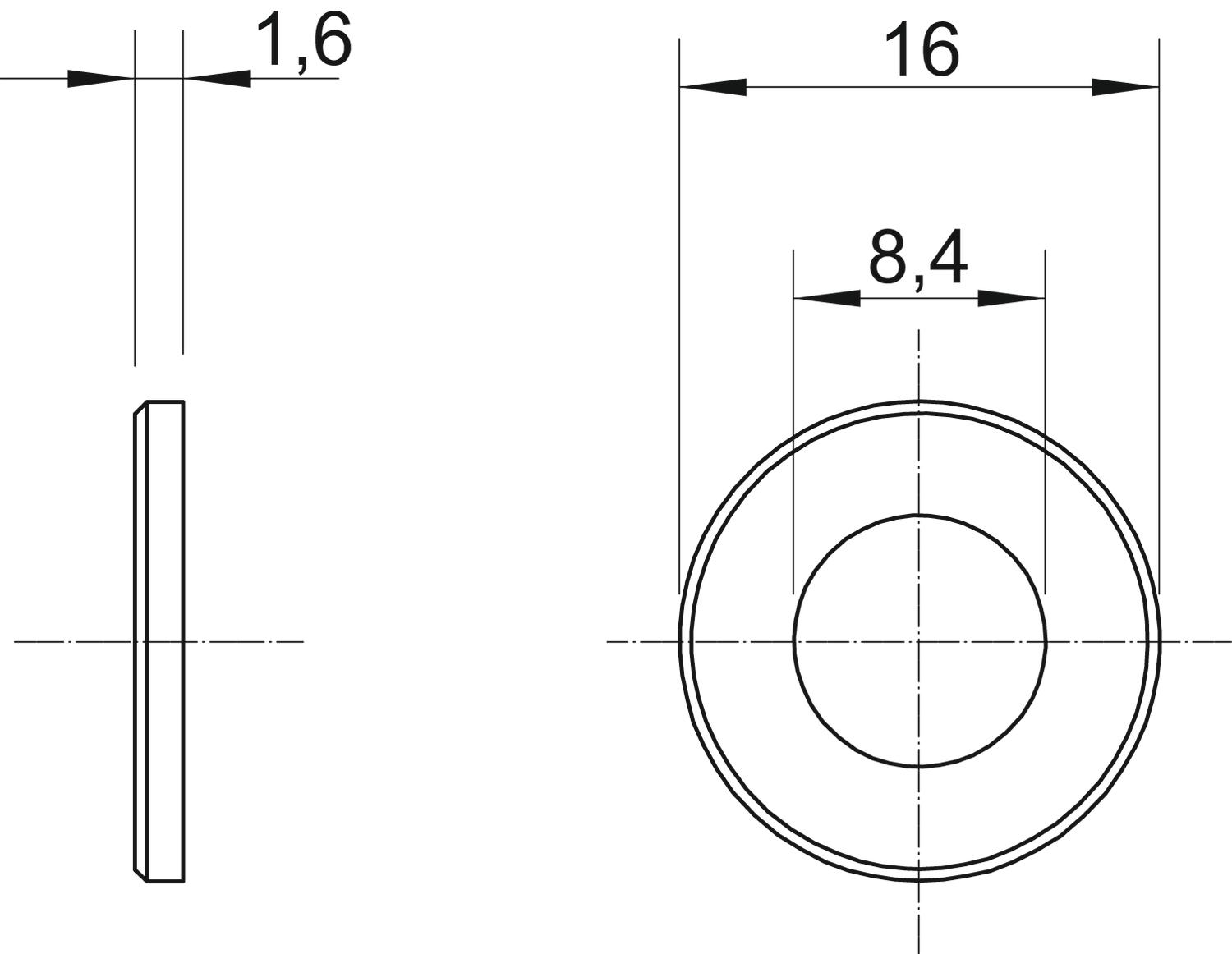

Mitoitettu piirustus WS M8 D16 G / 3402088, 61.87 kB, jpg

WS M8 D16 G / 3402088
