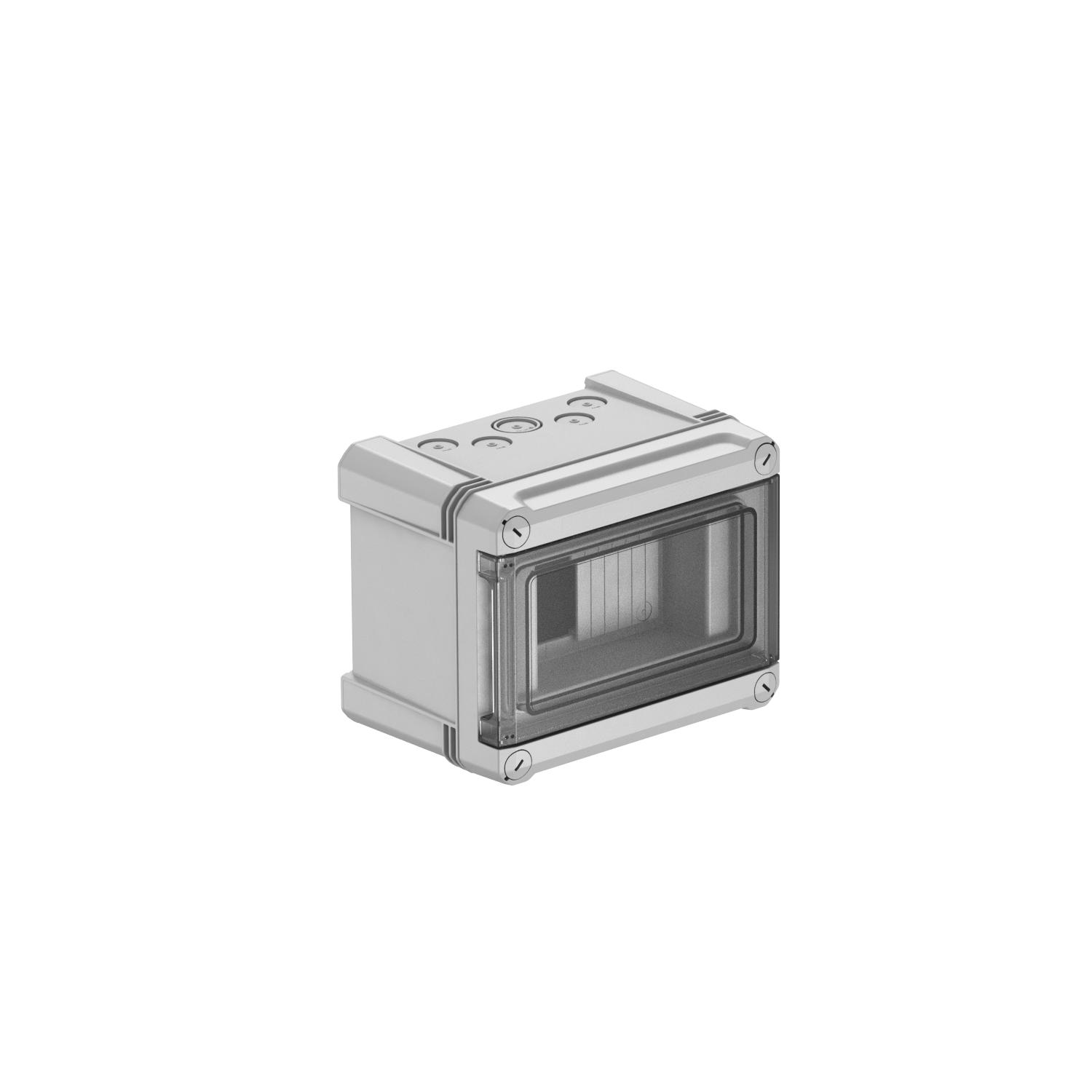

Asennusrasia 5 jakoyksiköllä, tyhjä, polystyreeni
Tuotenro 2008824 | EAN-numero 4012196465712
- Tuotteen kuvaus
-

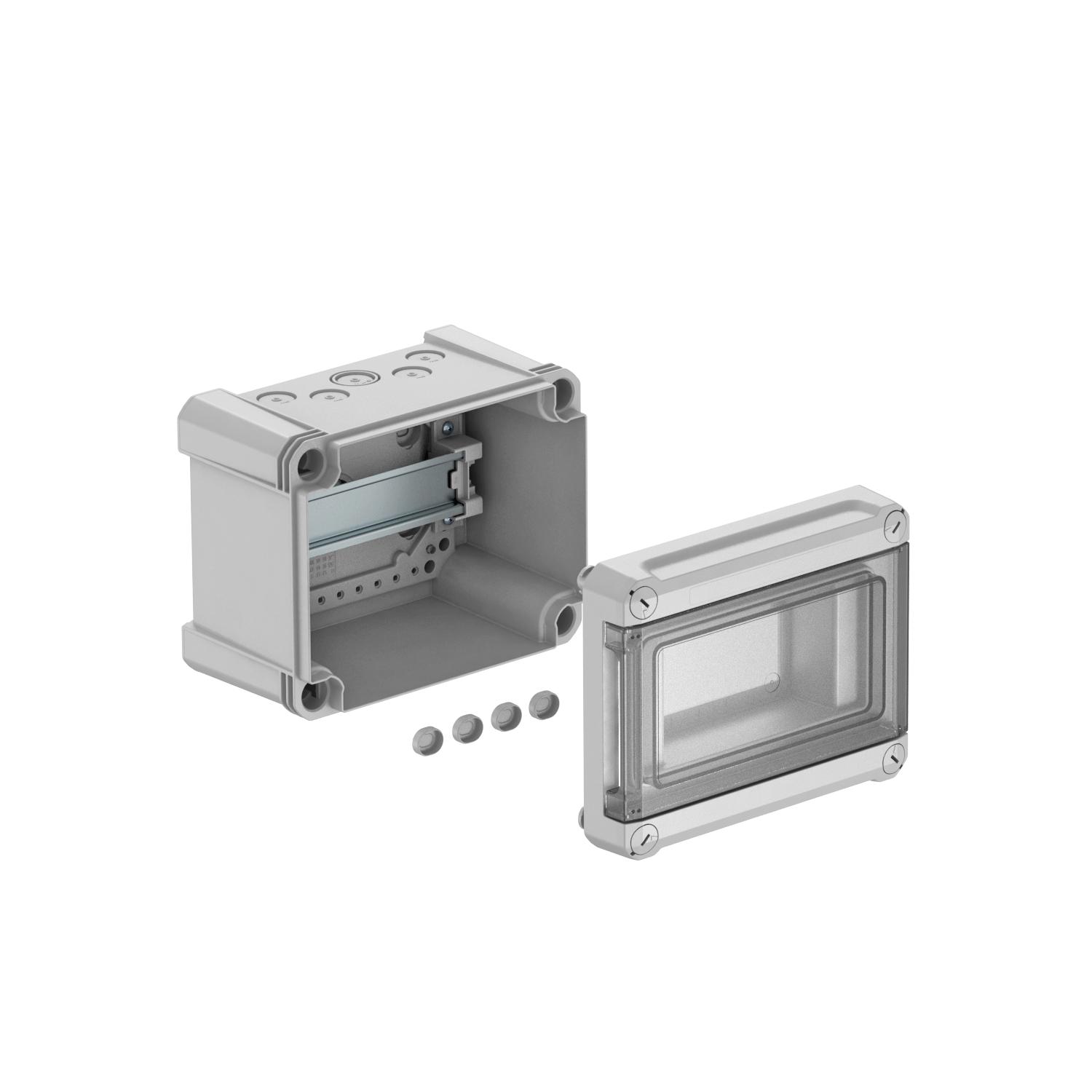

Tuotteen kuvausAsennusrasia pinta-asennukseen, ryhmäkeskukseen sisätiloissa ja katetuilla ulkoalueilla, IEC 439-3 mukaisesti. Esiasennetulla 35 mm asennuskiskolla. Suojausluokka IP66 ja iskunkestävyysluokka IK06. Läpinäkyvä kansi ruuvikiinnityksellä, aukolla.
- suojaeristetty maks. 5 jakoyksikölle
- 4 murrettavaa aihiota Ø 20 mm ylhäällä ja alhaalla
- 1 murrettava yhdistelmäaihio Ø 20/25 mm ylhäällä ja alhaalla
- 4 ruuvien peitetulppaa
PS-asennusrasiat soveltuvat asennettavaksi sisätiloihin ja suojatuille ulkoalueille.
Nimellisvirta 40 A
Häviöteho 40K 19 W
-
- Tekniset tiedot
-
Tekniset tiedot
Asennuslevyllä ei Asennusmahdollisuus kyllä Asennusrasian asennustapa Rakenne DIN-kisko kyllä EMC-malli ei Jakorasian kannen malli aukolla Koko 190x150x125 Korkeus 126 mm Kotelointiluokka IP66 Läpinäkyvä kansi kyllä Leveys jakoyksikköinä 5 Lukolla ei Materiaali polystyreeni Nimellisjännite 400 V Nimellisvirta 40 A Peitelevyn tyyppi Kansi Pituus 191 mm Pohjamitta 151 mm Rivien lukumäärä 1 Suojaustaso IK-koodi IK07 Väri vaaleanharmaa, RAL 7035 - Kaikki tyypit
- Lataukset
-
Tietolehti SDB 05L PS / 2008824 , 0.31MB , pdfEU-vaatimustenmukaisuusvakuutus SDB 05L PS / 2008824 , 0.06MB , pdfREACH Vaatimustenmukaisuusvakuutus SDB 05L PS / 2008824 , 0.12MB , pdfRoHS Vaatimustenmukaisuusvakuutus SDB 05L PS / 2008824 , 0.13MB , pdfMerkkihyväksyntä VDE-hyväksyntämerkki Keskuskotelo SDB.. , 0.16MB , pdfKäyttöohjeet Porausmalline X10, SDB03, SDB05 , 0.09MB , pdf
