Aurinkosähkö, moduuli - salama- ja ylijännitesuoja tyyppi T1+T2 1 | 280 | IP20

Aurinkosähkö, moduuli - salama- ja ylijännitesuoja tyyppi T1+T2

Tuotenro 5093726 | EAN-numero 4012195708841

Tuotenro / Tyyppi	5093726 / V50-B+C 0-300PV

Napojen malli	1

Korkein jatkuva jännite AC	280 V

Kotelointiluokka	IP20

Tuotteen kuvaus

Tuotteen kuvaus

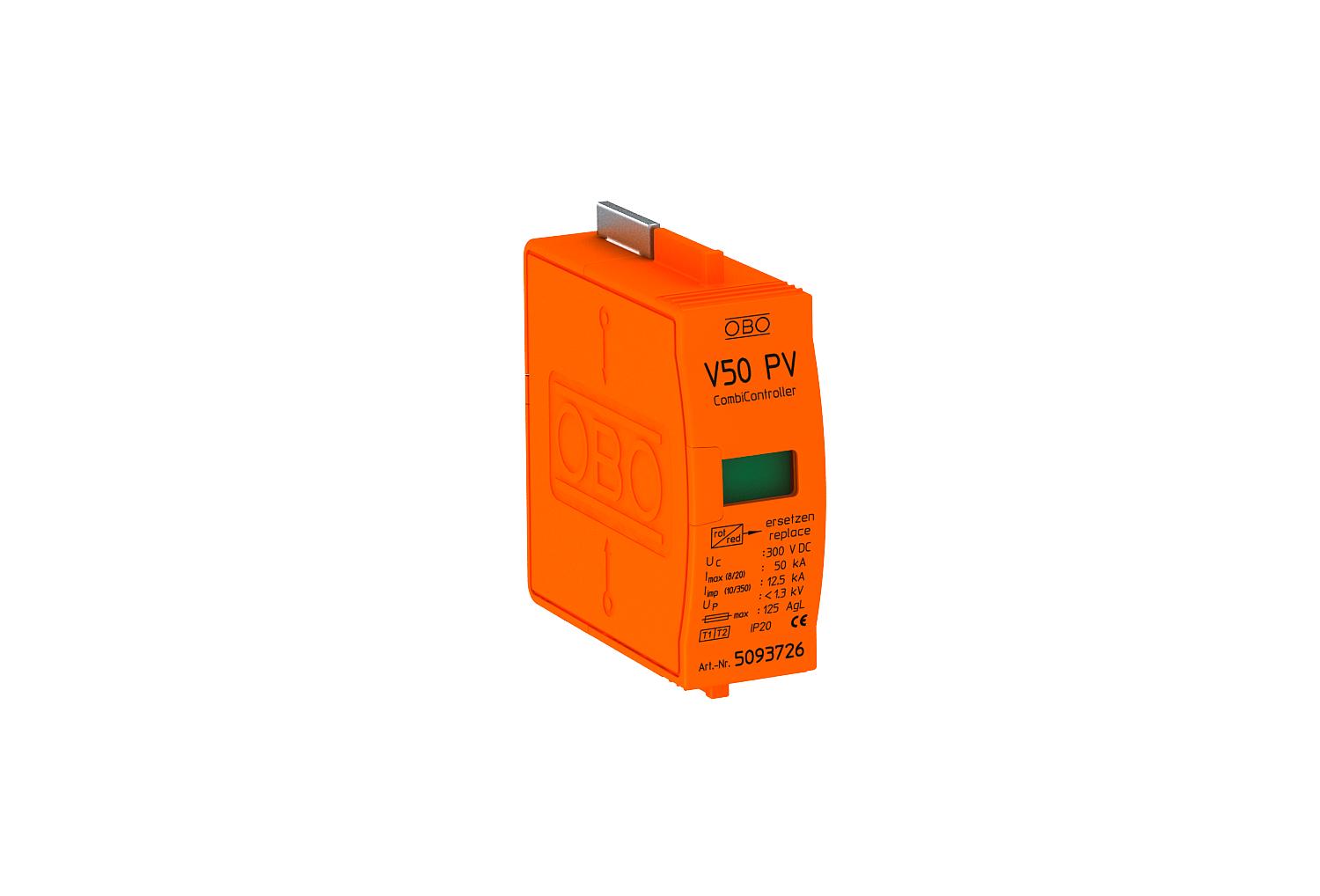

CombiController ylijännitesuojamoduuli tyyppi T1+T2 aurinkosähkölaitteistoille

• ylijännitesuojaukseen IEC 60364-4-44 (VDE 0100-443) mukaan
• purkauskyky maks. 12,5 kA (10/350) ja 50 kA (8/20) napaa kohden • matala DC-suojaustaso: < 1,3 kV napaa kohden (Y-kytkentä: 2,6 KV ja Uoc max = 600 V DC) • ylijännitesuoja pistoliitännällä, termodynaamisella erotuslaitteella ja optisella toimintatilan osoituksella • koteloitu sinkkioksidivaristori kytkentäkoteloihin asennettavaksi • hyvän virranjohtokyky ja pitkä käyttöikä

Käyttö: Aurinkosähkölaitteistot salamasuojausjärjestelmällä
Yläosa

Tekniset tiedot

Tekniset tiedot

Enimmäispurkausvirta (8/20 μs)	50 kA
Enimmäissulake	125 A
Johdon poikkipinta jäykkä (yksi-/monilankainen) maks.	35 mm²
Johdon poikkipinta, jäykkä (yksi-/monilankainen) min.	2,5 mm²
Käyttölämpötila maks.	80 °C
Käyttölämpötila min.	-40 °C
Koko	300V DC
Korkein jatkuva jännite AC	280 V
Korkein jatkuva jännite DC	300 V
Kotelointiluokka	IP20
LPZ	0→2
Maks. verkonpuoleinen ylijännitesuoja	125

Malli	1-napainen, aurinkosähkö-ylijännitesuoja moduli Y-kannalla 600 V DC asti
Napojen malli	1
Nimellispurkausvirta (8/20 µs)	30 kA
Nimellispurkausvirta (8/20 µs) [L-N]	30 kA
Purkauskyky (8/20 µs) [yhteensä]	30 kA
Salamasyöksyvirta (10/350 μs)	12,5 kA
Salamasyöksyvirta (10/350) [yhteensä]	12,5 kA
SPD standardin EN 61643-11 mukaan	Tyyppi 1+2
SPD standardin IEC 61643-1 mukaan	Luokat I+II
Suojaustaso [L-N]	≤1,3
Syttymisaika	<25 ns
