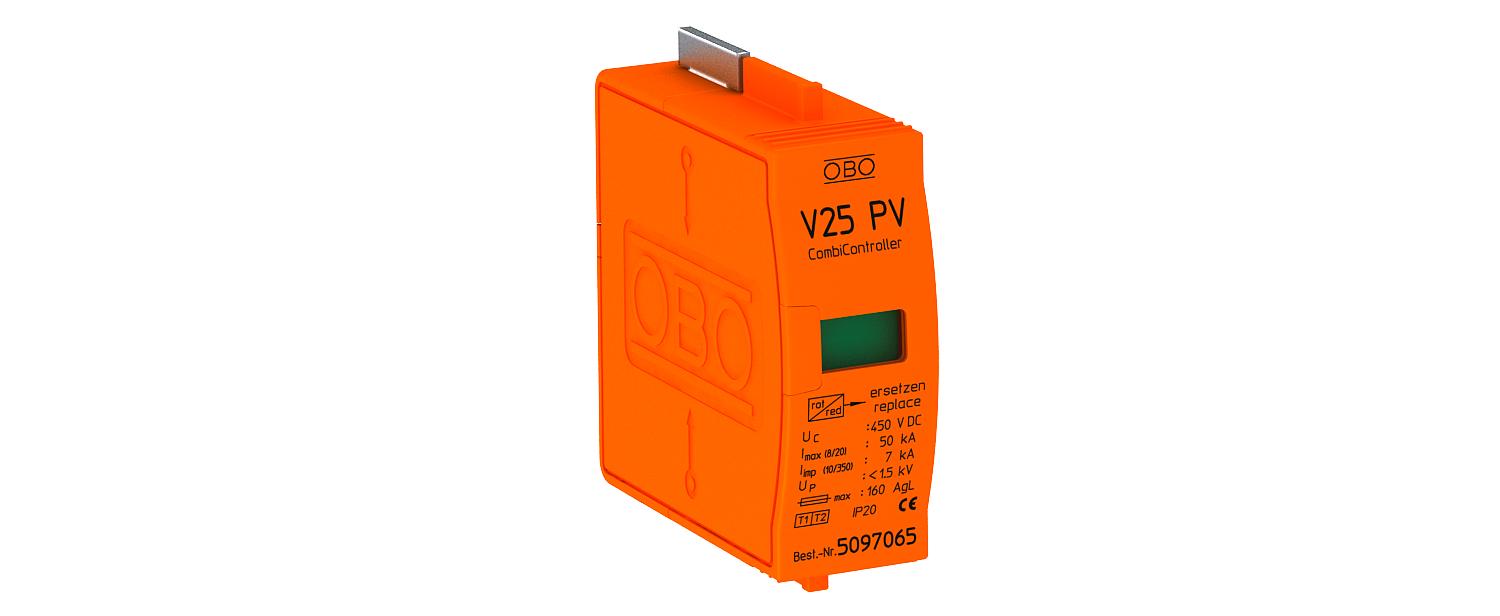

Aurinkosähkö, moduuli - salama- ja ylijännitesuoja tyyppi T1+T2
Tuotenro 5097065 | EAN-numero 4012195708896
- Tuotteen kuvaus
-
Tuotteen kuvausCombiController ylijännitesuojamoduuli tyyppi T1+T2 aurinkosähkölaitteistoille
• ylijännitesuojaukseen ja potentiaalintasaukseen IEC 60364-4-44 (VDE 0100-443) mukaan
• purkauskyky maks. 7 kA (10/350) ja 50 kA (8/20) napaa kohden • matala DC-suojaustaso: < 1,5 kV napaa kohden (Y-kytkentä: 3,0 KV ja Uoc max = 900 V DC) • ylijännitesuoja pistoliitännällä, termodynaamisella erotuslaitteella ja optisella toimintatilan osoituksella • koteloitu sinkkioksidivaristori kytkentäkoteloihin asennettavaksi • hyvän virranjohtokyky ja pitkä käyttöikä
Käyttö: Aurinkosähkölaitteistot salamasuojausjärjestelmällä
-
- Tekniset tiedot
-
Tekniset tiedot
Enimmäispurkausvirta (8/20 μs) 50 kA Enimmäissulake 160 A Etähälytyskosketin ei Käyttölämpötila maks. 80 °C Käyttölämpötila min. -40 °C Koko 450V DC Korkein jatkuva jännite AC 385 V Korkein jatkuva jännite DC 450 V Kotelointiluokka IP20 LPZ 0→2 Maks. verkonpuoleinen ylijännitesuoja 160 Malli 1-napainen, aurinkosähkö-ylijännitesuoja moduli Y-kannalla 900 V DC asti Merkinanto laitteessa optinen Napojen malli 1 Nimellispurkausvirta (8/20 µs) 30 kA Salamasyöksyvirta (10/350 μs) 7 kA SPD standardin EN 61643-11 mukaan Tyyppi 1+2 SPD standardin IEC 61643-1 mukaan Luokat I+II Syttymisaika <25 ns Ulospuhaltava ei - Kaikki tyypit
- Lataukset
-
Tietolehti V25-B+C 0-450PV / 5097065 , 0.21MB , pdfLuettelo Überspannungsschutz , 28.42MB , pdfEU-vaatimustenmukaisuusvakuutus V25-B+C 0-450PV / 5097065 , 0.17MB , pdfREACH Vaatimustenmukaisuusvakuutus V25-B+C 0-450PV / 5097065 , 0.12MB , pdfRoHS Vaatimustenmukaisuusvakuutus V25-B+C 0-450PV / 5097065 , 0.12MB , pdfValintaohje Ylijännitesuojien valintaopas , 2.00MB , pdfTälle tuotteelle ei ole saatavilla tarjouspyyntötekstejä
