Aurinkosähkö, moduuli - ylijännitesuoja tyyppi T2 1 | 440 | IP20

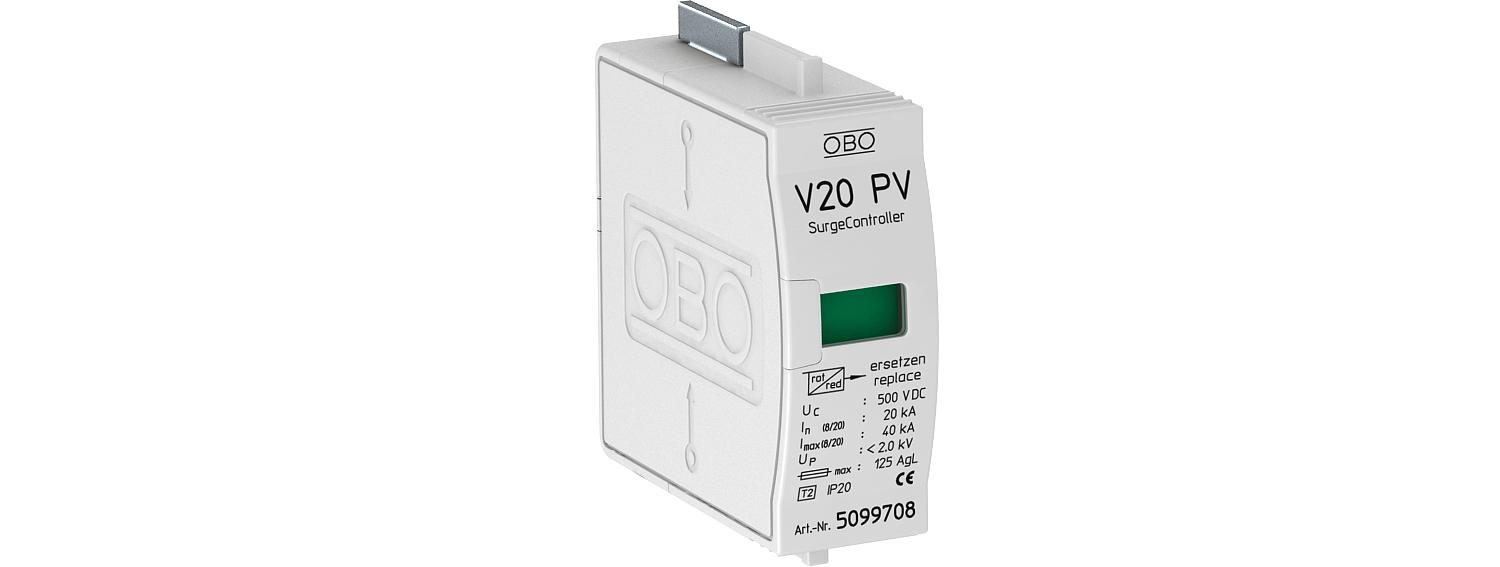

Aurinkosähkö, moduuli - ylijännitesuoja tyyppi T2

Tuotenro 5099708 | EAN-numero 4012195708933

Tuotenro / Tyyppi

Napojen malli	1

Korkein jatkuva jännite AC

Kotelointiluokka	IP20

Tuotteen kuvaus

Tuotteen kuvaus

Ylijännitesuoja moduuli - tyypin T2 ylijännitesuoja aurinkosähkölaitteistoille

• ylijännitesuojaukseen (IEC 60364-4-44 (VDE 0100-443) mukaan

• purkauskyky maks.
40 kA (8/20) napaa kohden • matala DC-suojaustaso: < 2,0 kV napaa kohden (Y-kytkentä: 4,0 KV ja Uoc max = 1000 V DC) • pistoliitettävä moduuli termisellä erotuslaitteella ja toimintatilan osoituksella • koteloitu sinkkioksidivaristori kytkentäkoteloihin asennettavaksi • hyvän virranjohtokyky ja pitkä käyttöikä

Käyttö: Aurinkosähkölaitteistot erillisellä eristetyllä salamasuojauksella tai ilman sitä

Tekniset tiedot

Tekniset tiedot

Asennustapa	peruskoje
Enimmäispurkausvirta (8/20 μs)	40 kA
Enimmäissulake	125 A
Etähälytyskosketin	ei
Integroitu sulake	ei
Johdon poikkipinta jäykkä (yksi-/monilankainen) maks.	35 mm²
Johdon poikkipinta, jäykkä (yksi-/monilankainen) min.	2,5 mm²
Käyttölämpötila maks.	80 °C
Käyttölämpötila min.	-40 °C
Koko	500V DC
Korkein jatkuva jännite AC	440 V
Korkein jatkuva jännite DC	500 V
Kotelointiluokka	IP20
LPZ	1→2
Maks. verkonpuoleinen ylijännitesuoja	125
Malli	1-napainen, aurinkosähkö, yläosa Y-kannalla 1000 V DC asti
Merkinanto laitteessa	optinen

Napojen malli	1
Nimellisjännite AC (50 / 60 Hz)	400 V
Nimellispurkausvirta (8/20 µs)	20 kA
SPD standardin EN 61643-11 mukaan	Tyyppiä 2
SPD standardin IEC 61643-1 mukaan	Luokka II
Syttymisaika	<25 ns
Tarkastusluokka tyyppi 2	kyllä
Verkkotyyppi DC	kyllä
Verkkotyyppi IT	ei
Verkkotyyppi TN	kyllä
Verkkotyyppi TN-C	kyllä
Verkkotyyppi TN-C-S	kyllä
Verkkotyyppi TN-S	kyllä
Verkkotyyppi TT	kyllä
Verkkotyyppi, muu	ei
Verkon muoto	TN
