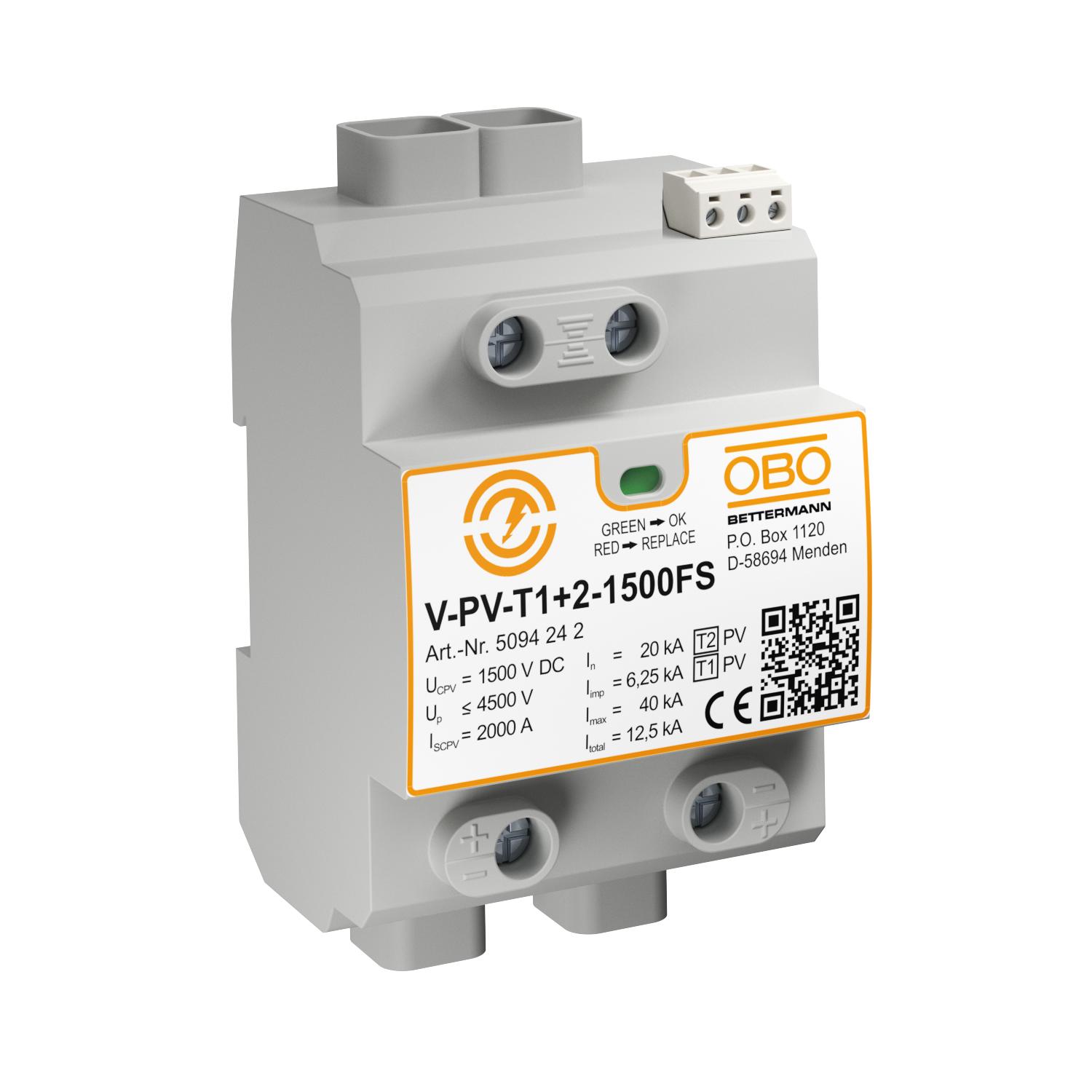

Aurinkosähkö, salama- ja ylijännitesuoja 1500 V DC etähälytyskoskettimella
Tuotenro 5094242 | EAN-numero 4012196603749 | Sähkönro 3228533
- Tuotteen kuvaus
-
Tuotteen kuvaus
Tyypin T1+T2 yhdistelmäsuoja aurinkosähkölaitteistojen salama- ja ylijännitesuojaukseen.

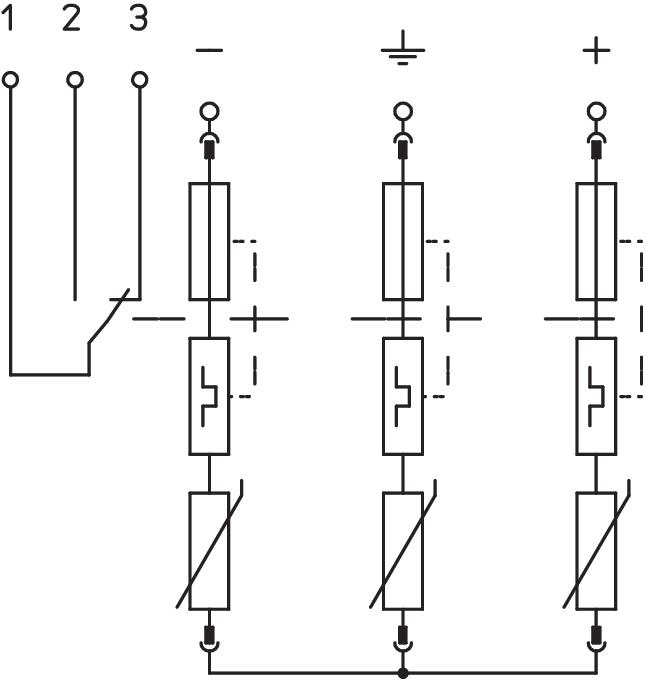

• salamasuojauksen potentiaalintasaus IEC 62305 (VDE 0185-305) • ylijännitesuoja IEC 60364-7-712 (VDE 0100-712) mukaan • purkauskyky maks. 12,5 kA (10/350) ja 40 kA (8/20) • vikaresistantti Y-kytkentä toimintatilan osoituksella • FS-mallissa on potentiaalivapaa vaihtokosketin etähälytykseen
Käyttö: Aurinkosähkölaitteistojen salama- ja ylijännitesuojalaitteet.
-
- Tekniset tiedot
-
Tekniset tiedot
Asennustapa Asennuskisko 35 mm Enimmäispurkausvirta (8/20 μs) 40 kA Etähälytyskosketin kyllä FM-koskettimet Vaihtokosketin Integroitu sulake ei Johdon poikkipinta jäykkä (yksi-/monilankainen) maks. 35 mm² Johdon poikkipinta taipuisa (hienolankainen) min. 2,5 mm² Johdon poikkipinta, jäykkä (yksi-/monilankainen) min. 2,5 mm² Johdon poikkipinta, taipuisa (hienolankainen) 35 mm² Johtolaji ylijännitesuojalle Sähkönsyöttöjohto DC (PV) Käyttölämpötila maks. 80 °C Käyttölämpötila min. -40 °C Koko 1500V DC Korkein jatkuva jännite DC 1500 Korkeus 120 mm Kotelointiluokka IP20 LPZ 0→2 Maks. Aurinkosähköjännite 1500 V Malli Y-kytkentä + etähälytys Merkinanto laitteessa optinen Napojen malli muu Nimellispurkausvirta (8/20 µs) 20 kA OBO_Nimelliskuormitusvirta (tulo-/lähtöliitin) 50 A Pituus 65,5 mm Pohjamitta 71,2 mm Purkauskyky (8/20 µs) [yhteensä] 40 kA Salamasyöksyvirta (10/350 μs) 6,25 kA Salamasyöksyvirta (10/350) [yhteensä] 12,5 kA SPD standardin EN 61643-11 mukaan Tyyppi 1+2 SPD standardin IEC 61643-1 mukaan Luokat I+II Syttymisaika <25 ns Tarkastusluokka tyyppi 1 kyllä Tarkastusluokka tyyppi 2 kyllä Ulospuhaltava ei Väri harmaa Verkkotyyppi DC kyllä Verkkotyyppi IT ei Verkkotyyppi TN ei Verkkotyyppi TN-C ei Verkkotyyppi TN-C-S ei Verkkotyyppi TN-S ei Verkkotyyppi TT ei Verkkotyyppi, muu ei Verkon muoto DC - Kaikki tyypit
