Aurinkosähkö, salama- ja ylijännitesuoja 1500 V DC muu | IP20

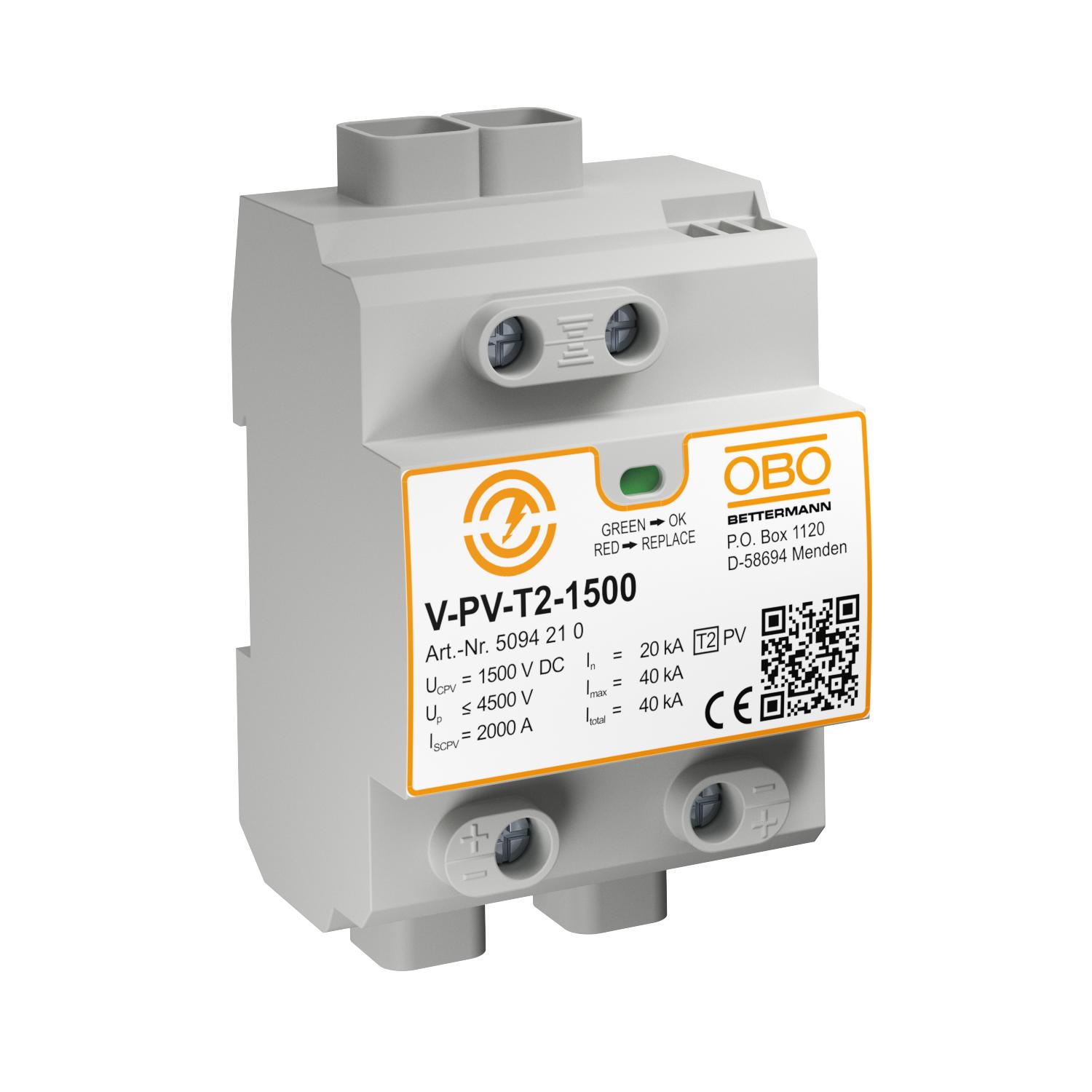

Aurinkosähkö, salama- ja ylijännitesuoja 1500 V DC

Tuotenro 5094210 | EAN-numero 4012196603695 | Sähkönro 3228521

Tuotenro / Tyyppi

Napojen malli	muu

Kotelointiluokka	IP20

Tuotteen kuvaus

Tuotteen kuvaus

Tyyppi T2 aurinkosähkölaitteistojen ylijännitesuoja.

• ylijännitesuoja IEC 60364-7-712 (VDE 0100-712) mukaan • purkauskyky 20 kA napaa kohden ja maks. 40 kA (8/20) • vikaresistantti Y-kytkentä toimintatilan osoituksella • FS-mallissa on potentiaalivapaa vaihtokosketin etähälytykseen

Käyttö: Aurinkosähkölaitteistojen ylijännitesuojalaitteet.

Tekniset tiedot

Tekniset tiedot

Asennustapa	Asennuskisko 35 mm
Enimmäispurkausvirta (8/20 μs)	40 kA
Etähälytyskosketin	ei
Integroitu sulake	ei
Johdon poikkipinta jäykkä (yksi-/monilankainen) maks.	35 mm²
Johdon poikkipinta taipuisa (hienolankainen) min.	2,5 mm²
Johdon poikkipinta, jäykkä (yksi-/monilankainen) min.	2,5 mm²
Johdon poikkipinta, taipuisa (hienolankainen)	35 mm²
Johtolaji ylijännitesuojalle	Sähkönsyöttöjohto DC (PV)
Käyttölämpötila maks.	80 °C
Käyttölämpötila min.	-40 °C
Koko	1500V DC
Korkein jatkuva jännite DC	1500 V
Korkeus	120 mm
Kotelointiluokka	IP20
LPZ	1→2
Maks. Aurinkosähköjännite	1500 V
Malli	Y-kytkentä
Mallin räjähdysturvallisuus testattu	ei
Merkinanto laitteessa	optinen
Napojen malli	muu
Nimellispurkausvirta (8/20 µs)	20 kA

OBO_Nimelliskuormitusvirta (tulo-/lähtöliitin)	50 A
Pituus	65,5 mm
Pohjamitta	71,2 mm
Purkauskyky (8/20 µs) [yhteensä]	40 kA
SPD standardin EN 61643-11 mukaan	Tyyppiä 2
SPD standardin IEC 61643-1 mukaan	Luokka II
Syttymisaika	<25 ns
Tarkastusluokka tyyppi 1	ei
Tarkastusluokka tyyppi 2	kyllä
Tarkastusluokka tyyppi 3	ei
Ulospuhaltava	ei
Väri	harmaa
Verkkotyyppi DC	kyllä
Verkkotyyppi IT	ei
Verkkotyyppi TN	ei
Verkkotyyppi TN-C	ei
Verkkotyyppi TN-C-S	ei
Verkkotyyppi TN-S	ei
Verkkotyyppi TT	ei
Verkkotyyppi, muu	ei
Verkon muoto	DC
