Aurinkosähkö, salama- ja ylijännitesuoja 1500 V DC muu | IP20

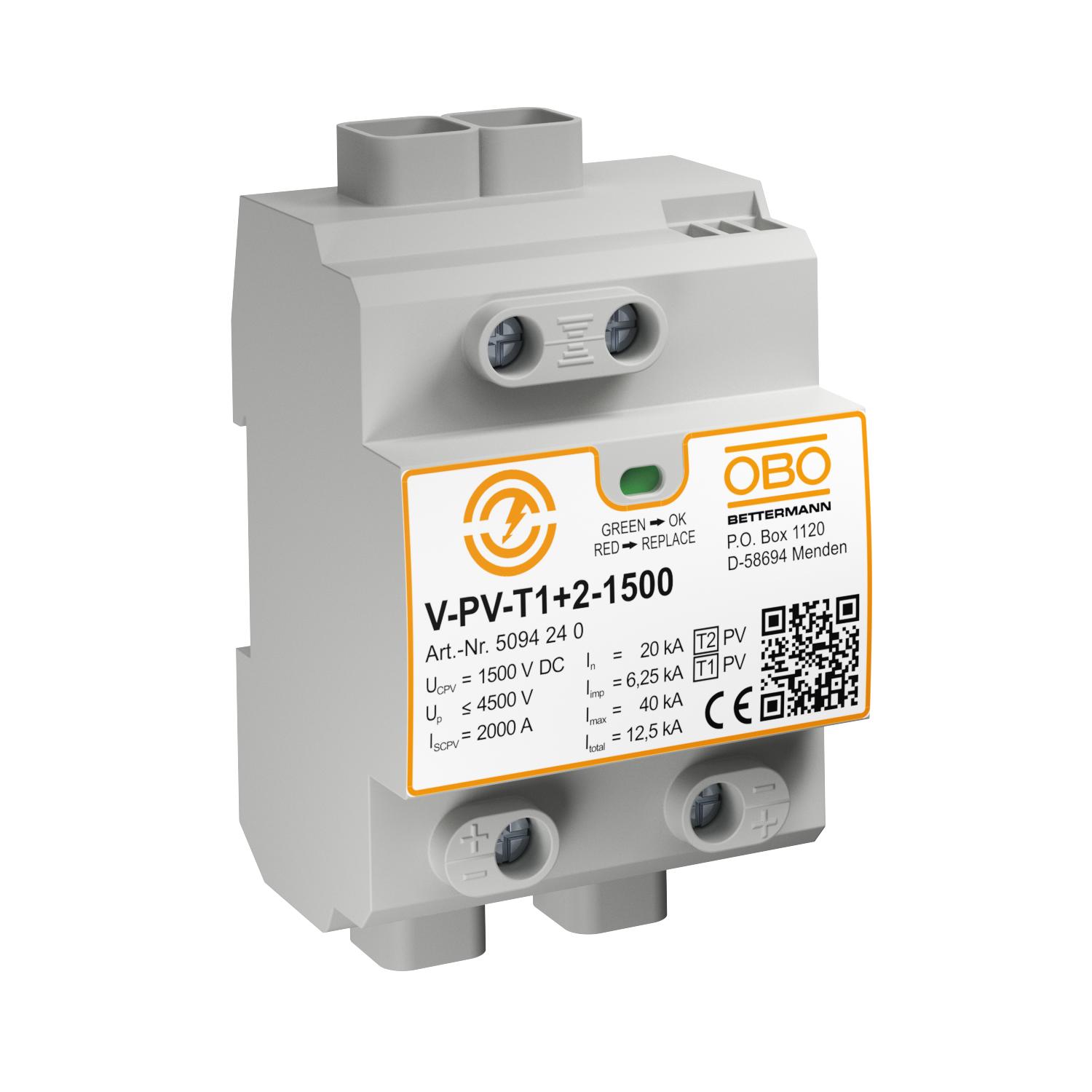

Aurinkosähkö, salama- ja ylijännitesuoja 1500 V DC

Tuotenro 5094240 | EAN-numero 4012196603732 | Sähkönro 3228532

Tuotenro / Tyyppi

Napojen malli	muu

Kotelointiluokka	IP20

Tuotteen kuvaus

Tuotteen kuvaus

Tyypin T1+T2 yhdistelmäsuoja aurinkosähkölaitteistojen salama- ja ylijännitesuojaukseen.

• salamasuojauksen potentiaalintasaus IEC 62305 (VDE 0185-305) • ylijännitesuoja IEC 60364-7-712 (VDE 0100-712) mukaan • purkauskyky maks. 12,5 kA (10/350) ja 40 kA (8/20) • vikaresistantti Y-kytkentä toimintatilan osoituksella • FS-mallissa on potentiaalivapaa vaihtokosketin etähälytykseen

Käyttö: Aurinkosähkölaitteistojen salama- ja ylijännitesuojalaitteet.

Tekniset tiedot

Tekniset tiedot

Asennustapa	Asennuskisko 35 mm
Enimmäispurkausvirta (8/20 μs)	40 kA
Etähälytyskosketin	ei
Integroitu sulake	ei
Johdon poikkipinta jäykkä (yksi-/monilankainen) maks.	35 mm²
Johdon poikkipinta taipuisa (hienolankainen) min.	2,5 mm²
Johdon poikkipinta, jäykkä (yksi-/monilankainen) min.	2,5 mm²
Johdon poikkipinta, taipuisa (hienolankainen)	35 mm²
Johtolaji ylijännitesuojalle	Sähkönsyöttöjohto DC (PV)
Käyttölämpötila maks.	80 °C
Käyttölämpötila min.	-40 °C
Koko	1500V DC
Korkein jatkuva jännite DC	1500
Korkeus	120 mm
Kotelointiluokka	IP20
LPZ	0→2
Maks. Aurinkosähköjännite	1500 V
Malli	Y-kytkentä
Merkinanto laitteessa	optinen
Napojen malli	muu
Nimellispurkausvirta (8/20 µs)	20 kA
OBO_Nimelliskuormitusvirta (tulo-/lähtöliitin)	50 A

Pituus	65,5 mm
Pohjamitta	71,2 mm
Purkauskyky (8/20 µs) [yhteensä]	40 kA
Salamasyöksyvirta (10/350 μs)	6,25 kA
Salamasyöksyvirta (10/350) [yhteensä]	12,5 kA
SPD standardin EN 61643-11 mukaan	Tyyppi 1+2
SPD standardin IEC 61643-1 mukaan	Luokat I+II
Syttymisaika	<25 ns
Tarkastusluokka tyyppi 1	kyllä
Tarkastusluokka tyyppi 2	kyllä
Ulospuhaltava	ei
Väri	harmaa
Verkkotyyppi DC	kyllä
Verkkotyyppi IT	ei
Verkkotyyppi TN	ei
Verkkotyyppi TN-C	ei
Verkkotyyppi TN-C-S	ei
Verkkotyyppi TN-S	ei
Verkkotyyppi TT	ei
Verkkotyyppi, muu	ei
Verkon muoto	DC
