Aurinkosähkö, ylijännitesuoja V20, 1000 V DC 3 | IP20

Aurinkosähkö, ylijännitesuoja V20, 1000 V DC

Tuotenro 5094608 | EAN-numero 4012195478621 | Sähkönro 5808073

Tuotenro / Tyyppi	5094608 / V20-C 3-PH-1000

Napojen malli	3

Kotelointiluokka	IP20

Tuotteen kuvaus

Tuotteen kuvaus

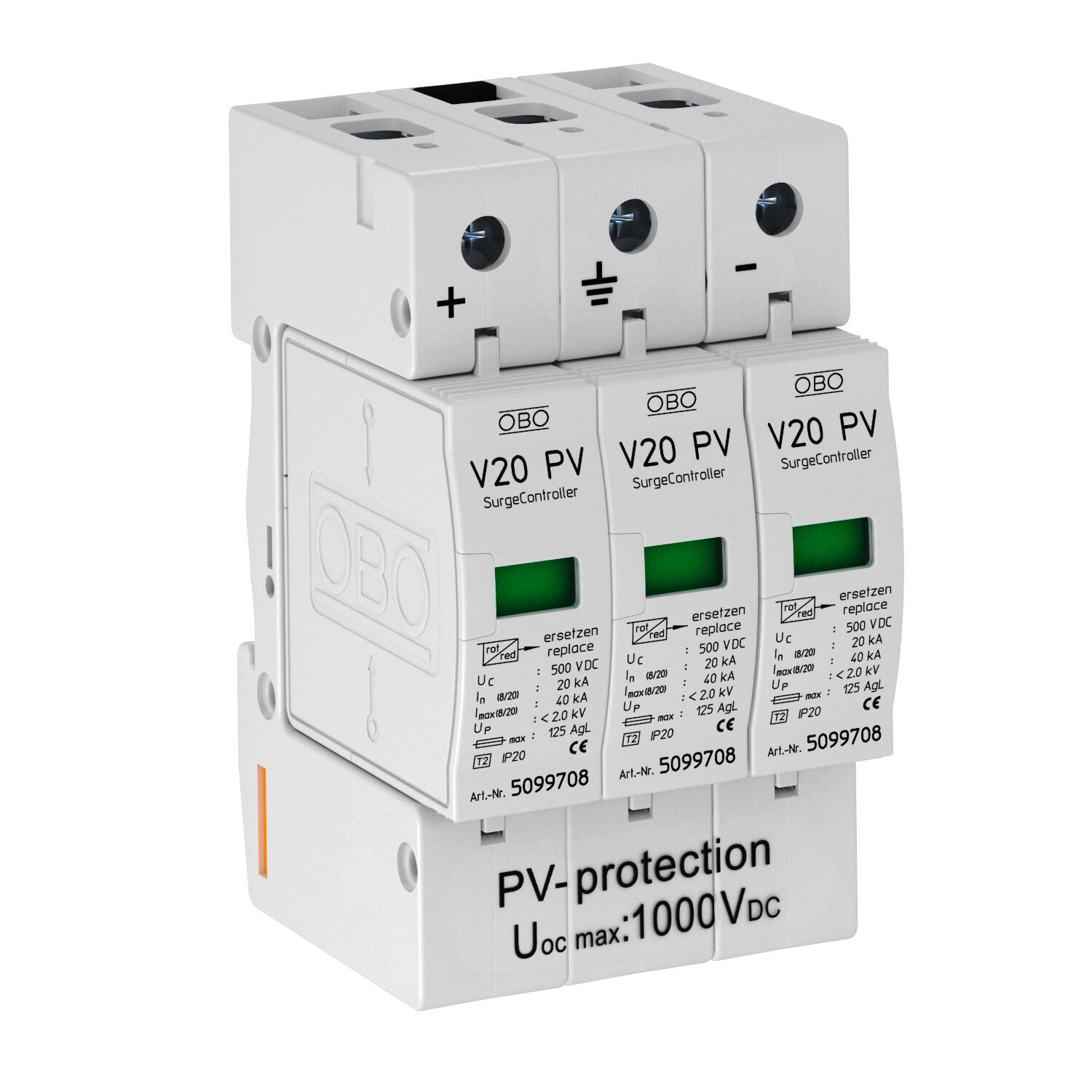

Ylijännitesuoja V20, tyyppi T2 aurinkosähkölaitteistoille

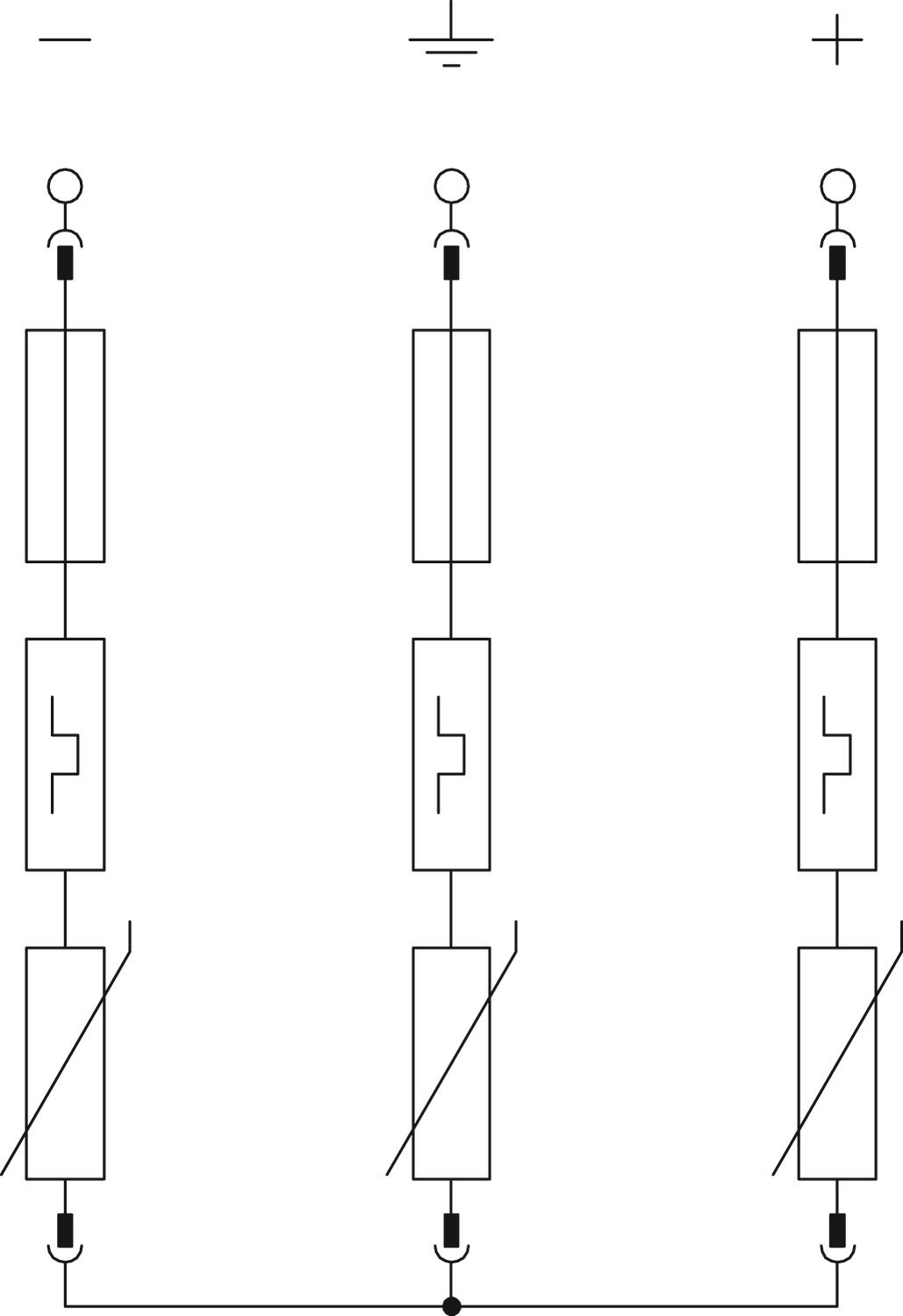

• täydellinen yksikkö pistoliitettävällä varistorilla ja erotuslaitteella vikaresistantilla Y-kytkennällä EN50539-12 (VDE 0100-712) mukaan
• ylijännitesuojaukseen ja potentiaalintasaukseen IEC 60364-4-44 (VDE 0100-443) mukaan
• V20-C 3-PH-1000 testattu EN 50539-11 mukaan (VDE / KEMA)
• purkauskyky maks 40 kA (8/20) napaa kohden
• matala DC-suojaustaso: < 4,0 kV ja Uoc max = 1000 V DC
• optisella toimintailmoituksella asennettavaksi kytkentäkoteloihin

Käyttö: Aurinkosähkölaitteistot erillisellä salamasuojauksella tai ilman sitä

Tekniset tiedot

Tekniset tiedot

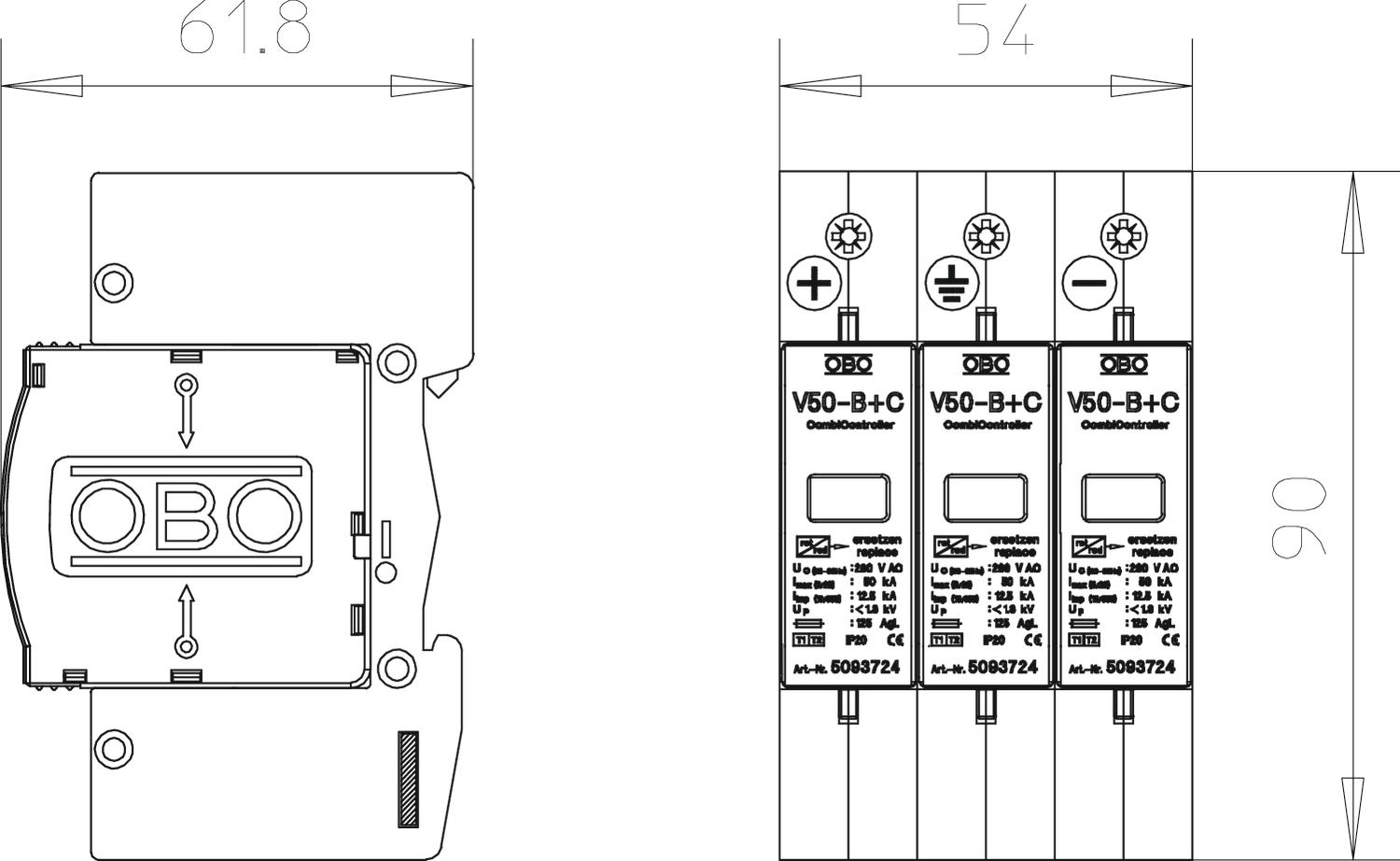

Asennustapa	Asennuskisko 35 mm
Enimmäispurkausvirta (8/20 μs)	40 kA
Enimmäissulake	125 A
Etähälytyskosketin	ei
Johdon poikkipinta jäykkä (yksi-/monilankainen) maks.	35 mm²
Johdon poikkipinta taipuisa (hienolankainen) min.	25 mm²
Johdon poikkipinta, jäykkä (yksi-/monilankainen) min.	2,5 mm²
Käyttölämpötila maks.	80 °C
Käyttölämpötila min.	-40 °C
Koko	1000V DC
Korkein jatkuva jännite DC	1000
Kotelointiluokka	IP20
LPZ	1→2

Maks. verkonpuoleinen ylijännitesuoja	125
Malli	3-napainen valosähkölaitteistoille
Merkinanto laitteessa	optinen
Napojen malli	3
Nimellispurkausvirta (8/20 µs)	20 kA
SPD standardin EN 61643-11 mukaan	Tyyppiä 2
SPD standardin IEC 61643-1 mukaan	Luokka II
Syttymisaika	<25 ns
Tarkastusluokka tyyppi 2	kyllä
Ulospuhaltava	ei
Verkkotyyppi DC	kyllä
Verkon muoto	muu
