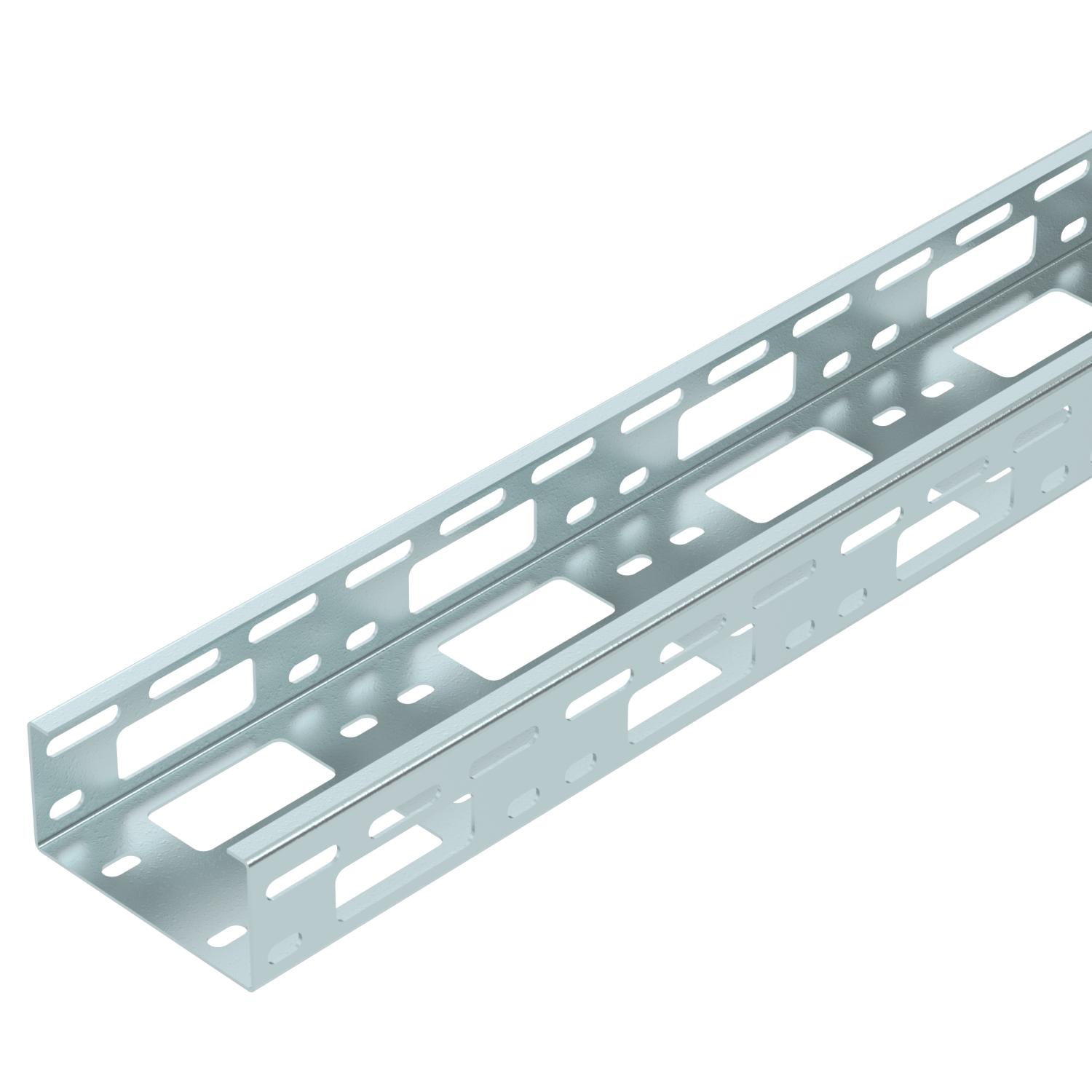

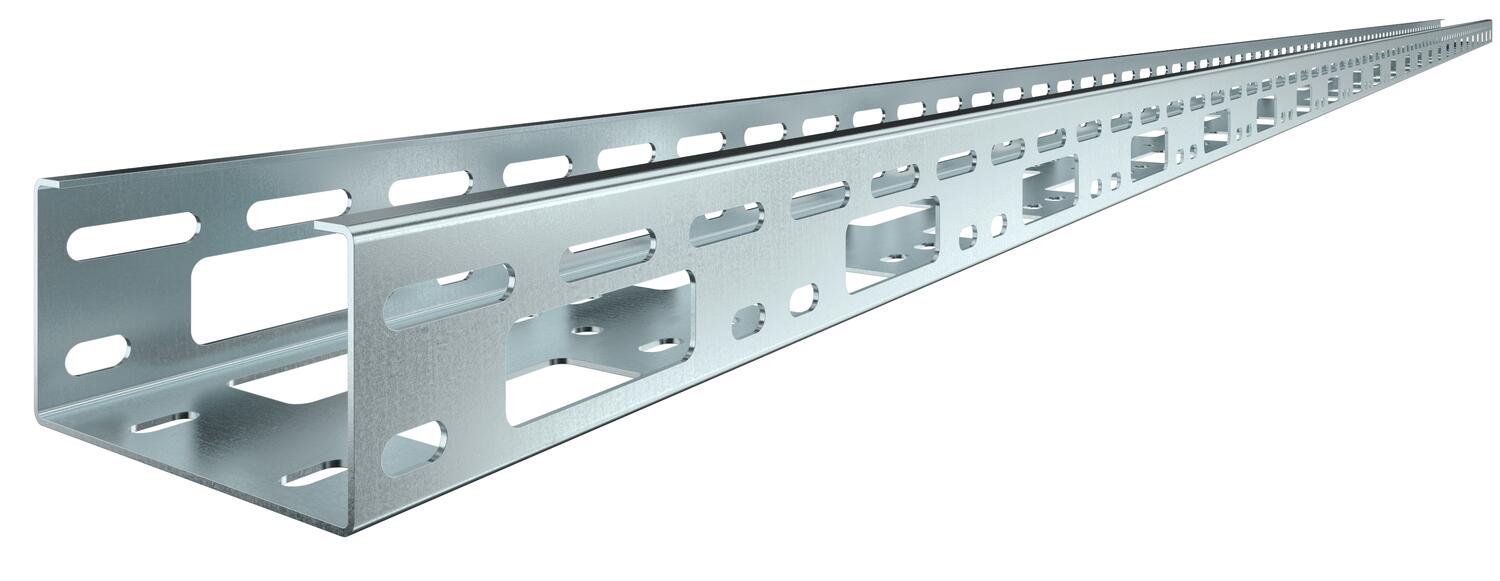

AZ-Kanava 100 FS
Tuotenro 6075231 | EAN-numero 4012196069132 | Sähkönro 1462842
- Tuotteen kuvaus
-
Tuotteen kuvausAsennuskisko AZ sivun korkeus 50 mm.
Sähkömagneettinen suojaus ilman kantta 20 dB, kannella 50 dB.
-
- Tekniset tiedot
-
Tekniset tiedot

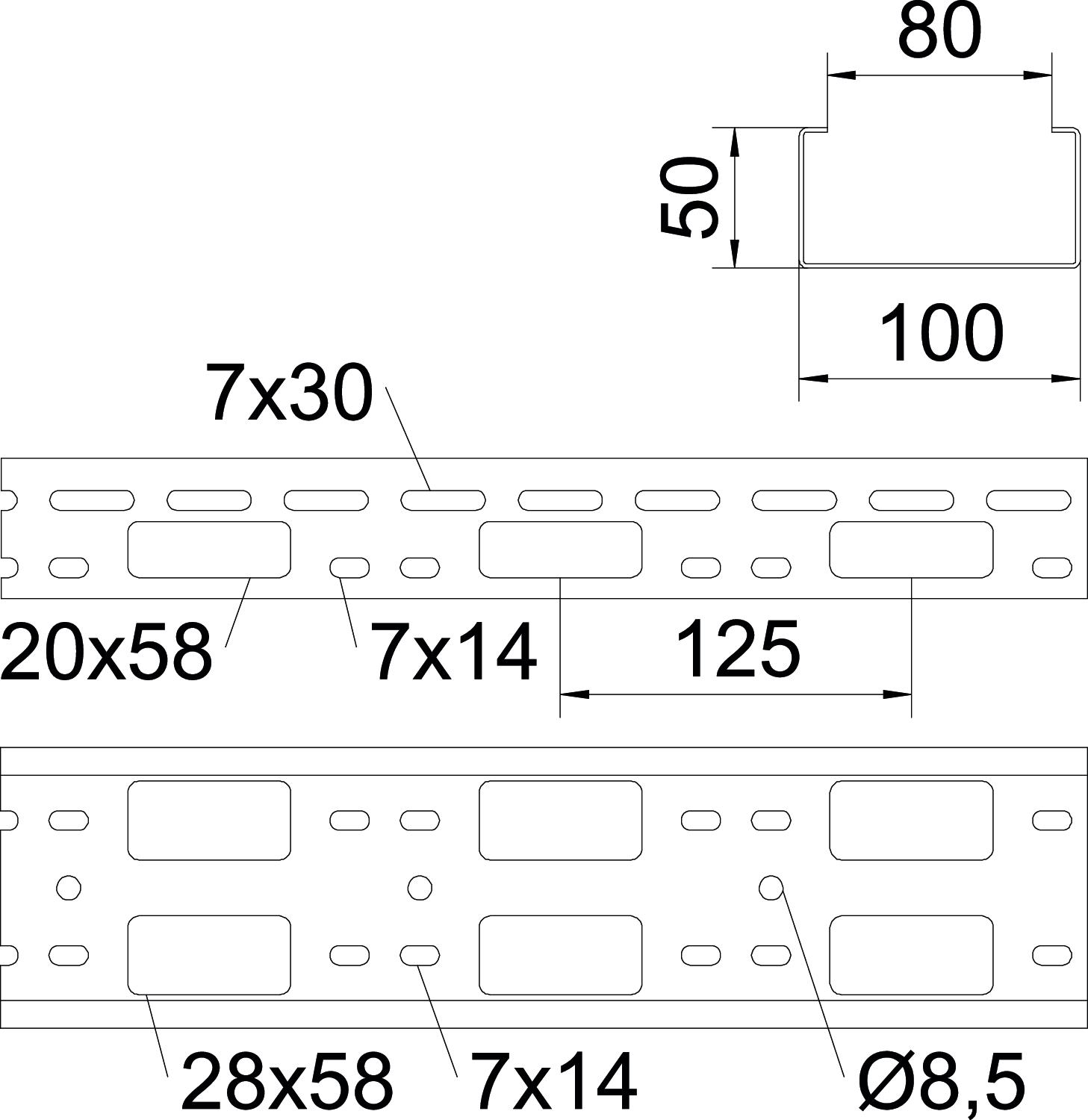

Asennusrei'itys pohjassa kyllä CO₂-jalanjälki (GWP) kehdosta portille 5,7212 kg CO₂e / 1 Metri Hyötypoikkipinta 5000 mm² Hyötypoikkipinta 50 cm² Koko 50x100x3000 Korkeus 50 mm Levyn paksuus 1,5 mm Liittimen malli ilman jatkokappaletta Materiaali teräs Mitat 100 x 50 x 1,5 NATO - reikäkuva ei Palonkestävyys ei Pinta nauhakuumasinkitty Pitkän kannatusvälin malli ei Pituus 3000 mm Pohjamitta 100 mm Ruostumaton teräs, peitattu ei Sivurei'itys kyllä Tukiväli 1,0 m 1,7 kN/m Tukiväli 1,5 m 1,5 kN/m Tukiväli 2,0 m 1 kN/m Tukiväli 2,5 m 0,8 kN/m Tukiväli 3,0 m 0,25 kN/m Väri sinkki Tekniset tiedot
Kuormituskaavio, AZ-kanava.
-
Kuormitettavuus kN/m (ilman henkilökuormaa)
-
Tukiväli m
-
Taipuma mm sallitulla kuormituksella
-
Kuormitustapa
-
Kuormitettavuus eri tukiväleillä
-
Taipuma eri tukivälillä
-
- Kaikki tyypit
-
Järjestelmätarvikkeet
Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö

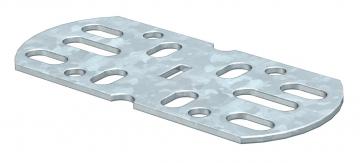

Jatkokappale 50 FT
VF AZK FT 1462468 6066550 25 Kappale
Kaapelisuoja 915 PE
KSR-915 PE 1462462 6066704 25 Kappale
Kaapelisuoja 910 PE
KSR-910 PE 1462461 6066712 25 Kappale

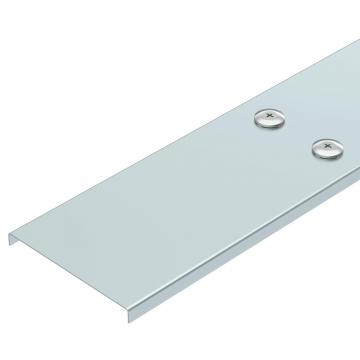

Kansi kääntösalvoilla FS
AZDMD 100 FS 1462471 6080227 3 m - Lataukset
-
Tietolehti AZK 100 FS / 6075231 , 0.31MB , pdfEU-vaatimustenmukaisuusvakuutus AZK 100 FS / 6075231 , 0.15MB , pdfYmpäristölausunto AZK 100 FS / 6075231 , 1.48MB , pdfUK-vaatimustenmukaisuusvakuutus AZK 100 FS / 6075231 , 0.14MB , pdfREACH Vaatimustenmukaisuusvakuutus AZK 100 FS / 6075231 , 0.12MB , pdfRoHS Vaatimustenmukaisuusvakuutus AZK 100 FS / 6075231 , 0.13MB , pdfMerkkihyväksyntä UL-sertifikaatti AZ-Kanava , 0.26MB , pdfAsennusohjeet Asennusohje Rakennussarjat , 0.05MB , pdfAsennusohjeet General information on the mounting , 2.61MB , pdf
