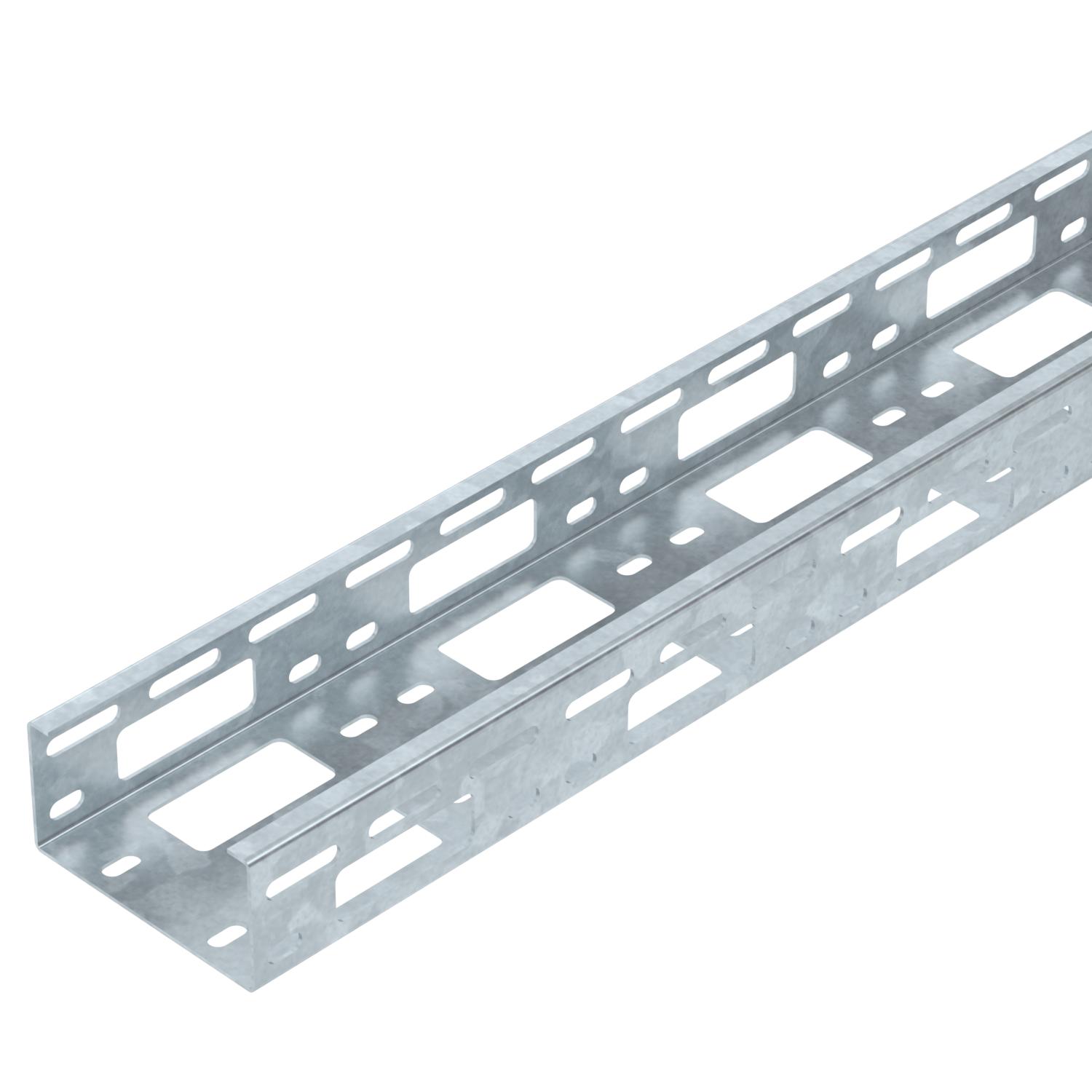

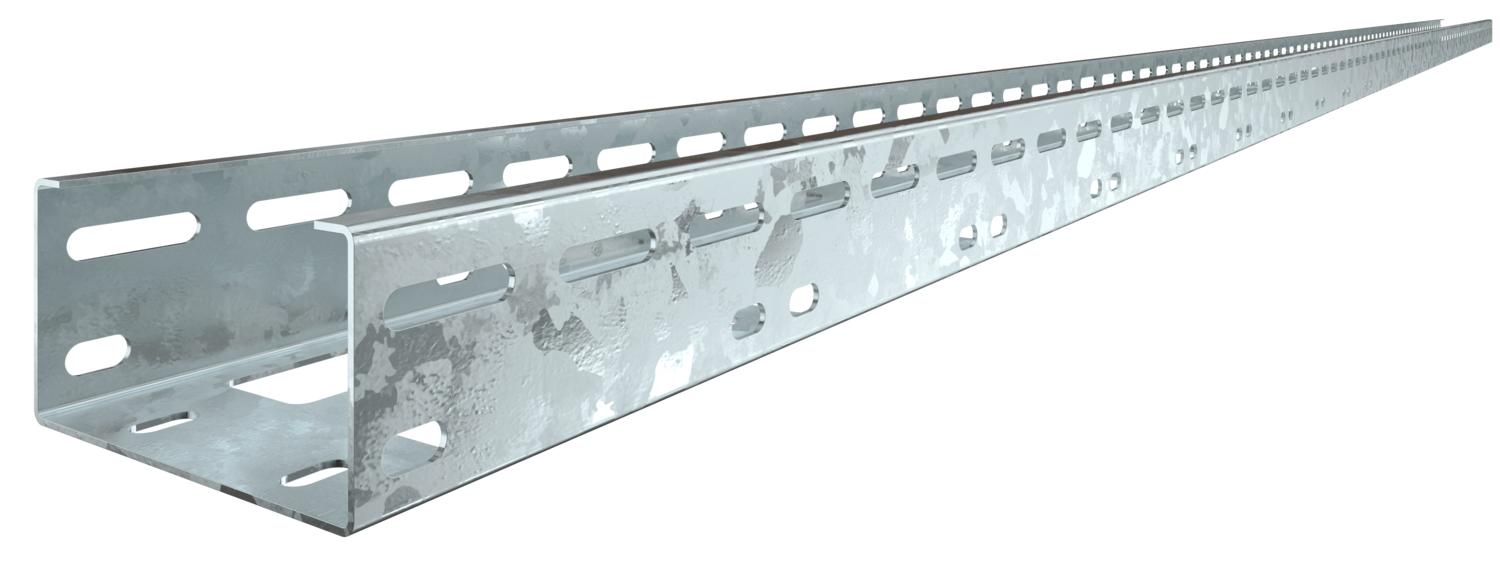

AZ-Kanava 100 FT
Tuotenro 6075258 | EAN-numero 4012196069194 | Sähkönro 1462866
- Tuotteen kuvaus
-
Tuotteen kuvausAsennuskisko AZ sivun korkeus 50 mm.
Sähkömagneettinen suojaus ilman kantta 20 dB, kannella 50 dB.
-
- Tekniset tiedot
-
Tekniset tiedot

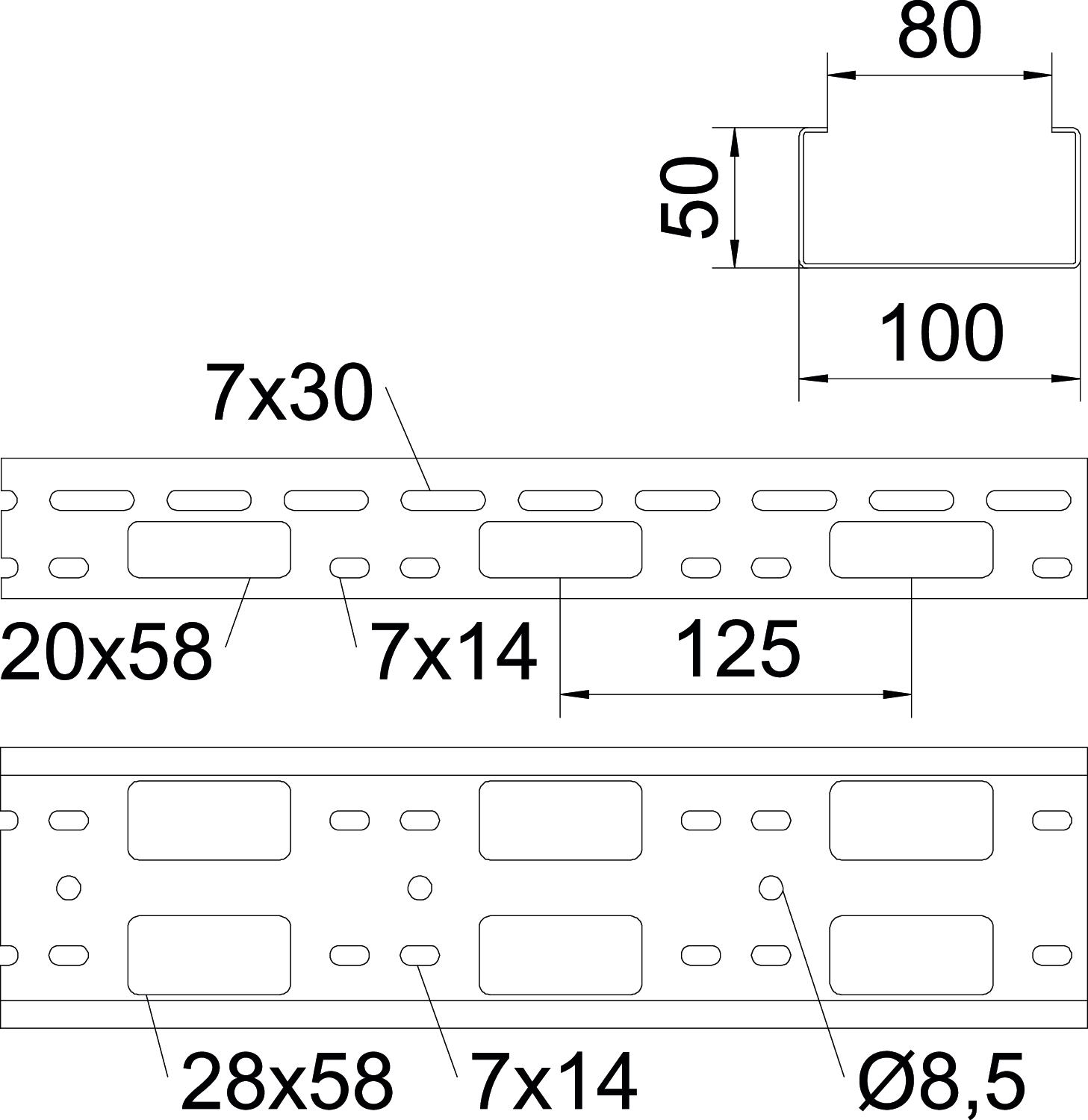

Asennusrei'itys pohjassa kyllä CO₂-jalanjälki (GWP) kehdosta portille 5,3094 kg CO₂e / 1 Metri Hyötypoikkipinta 50 cm² Hyötypoikkipinta 5000 mm² Koko 50x100x3000 Korkeus 50 mm Levyn paksuus 1,5 mm Liittimen malli ilman jatkokappaletta Materiaali teräs Mitat 100 x 50 x 1,5 NATO - reikäkuva ei Palonkestävyys ei Pinta = upottamalla kuumasinkitty Pitkän kannatusvälin malli ei Pituus 3000 mm Pohjamitta 100 mm Ruostumaton teräs, peitattu ei Sivurei'itys kyllä Tukiväli 1,0 m 1,7 kN/m Tukiväli 1,5 m 1,5 kN/m Tukiväli 2,0 m 1 kN/m Tukiväli 2,5 m 0,8 kN/m Tukiväli 3,0 m 0,25 kN/m Väri sinkki Tekniset tiedot
Kuormituskaavio, AZ-kanava.
-
Kuormitettavuus kN/m (ilman henkilökuormaa)
-
Tukiväli m
-
Taipuma mm sallitulla kuormituksella
-
Kuormitustapa
-
Kuormitettavuus eri tukiväleillä
-
Taipuma eri tukivälillä
-
- Kaikki tyypit
-
Järjestelmätarvikkeet
Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Jatkokappale 50 FT
VF AZK FT 1462468 6066550 25 Kappale
Kaapelisuoja 915 PE
KSR-915 PE 1462462 6066704 25 Kappale
Kaapelisuoja 910 PE
KSR-910 PE 1462461 6066712 25 Kappale
Kansi kääntösalvoilla DD
AZDMD 100 DD 1462402 6080235 3 m Asennustarvikkeet
Tuotteet Tyyppi Tuotenro Määrä pienin myyntiyksikkö

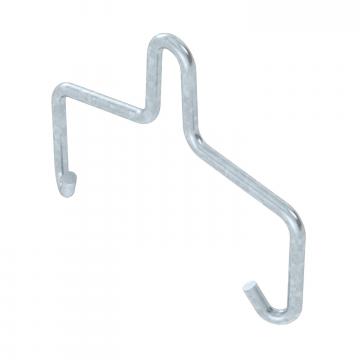

Kannake 100 FT
AHB 100 D5 FT 6066510 50 Kappale - Lataukset
-
Tietolehti AZK 100 FT / 6075258 , 0.28MB , pdfEU-vaatimustenmukaisuusvakuutus AZK 100 FT / 6075258 , 0.15MB , pdfYmpäristölausunto AZK 100 FT / 6075258 , 1.48MB , pdfREACH Vaatimustenmukaisuusvakuutus AZK 100 FT / 6075258 , 0.12MB , pdfRoHS Vaatimustenmukaisuusvakuutus AZK 100 FT / 6075258 , 0.12MB , pdfMerkkihyväksyntä UL-sertifikaatti AZ-Kanava , 0.26MB , pdfAsennusohjeet Asennusohje Rakennussarjat , 0.05MB , pdfAsennusohjeet General information on the mounting , 2.61MB , pdf
