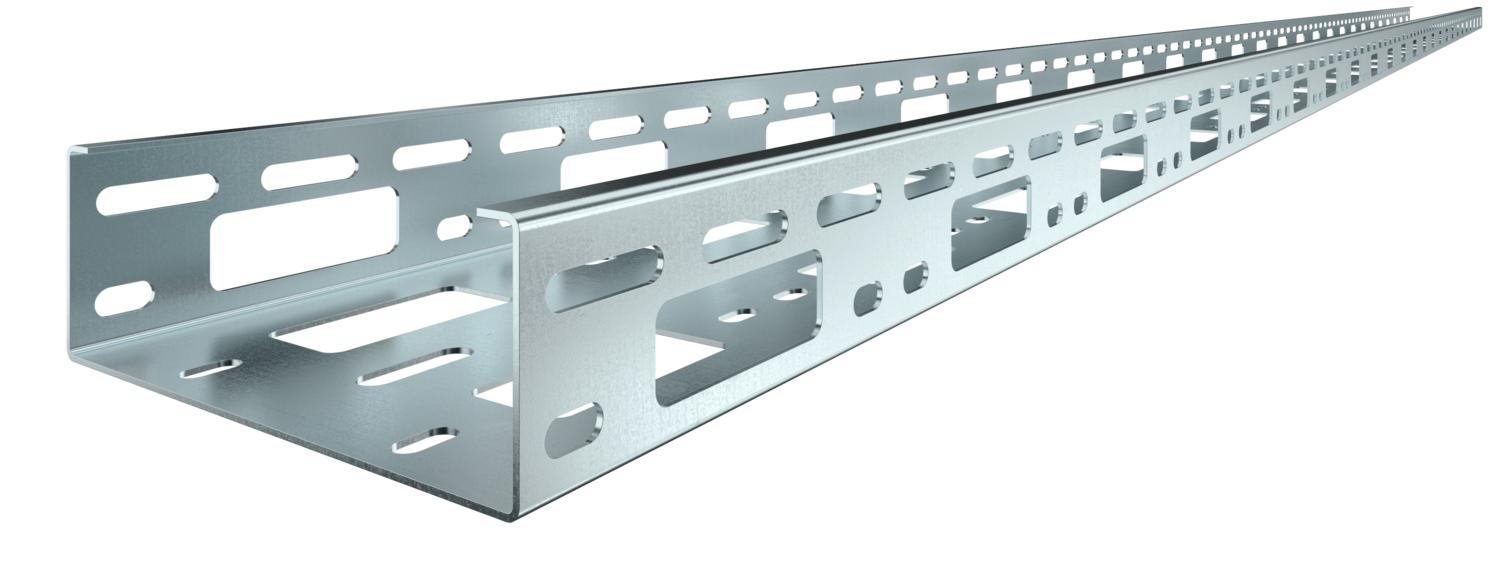

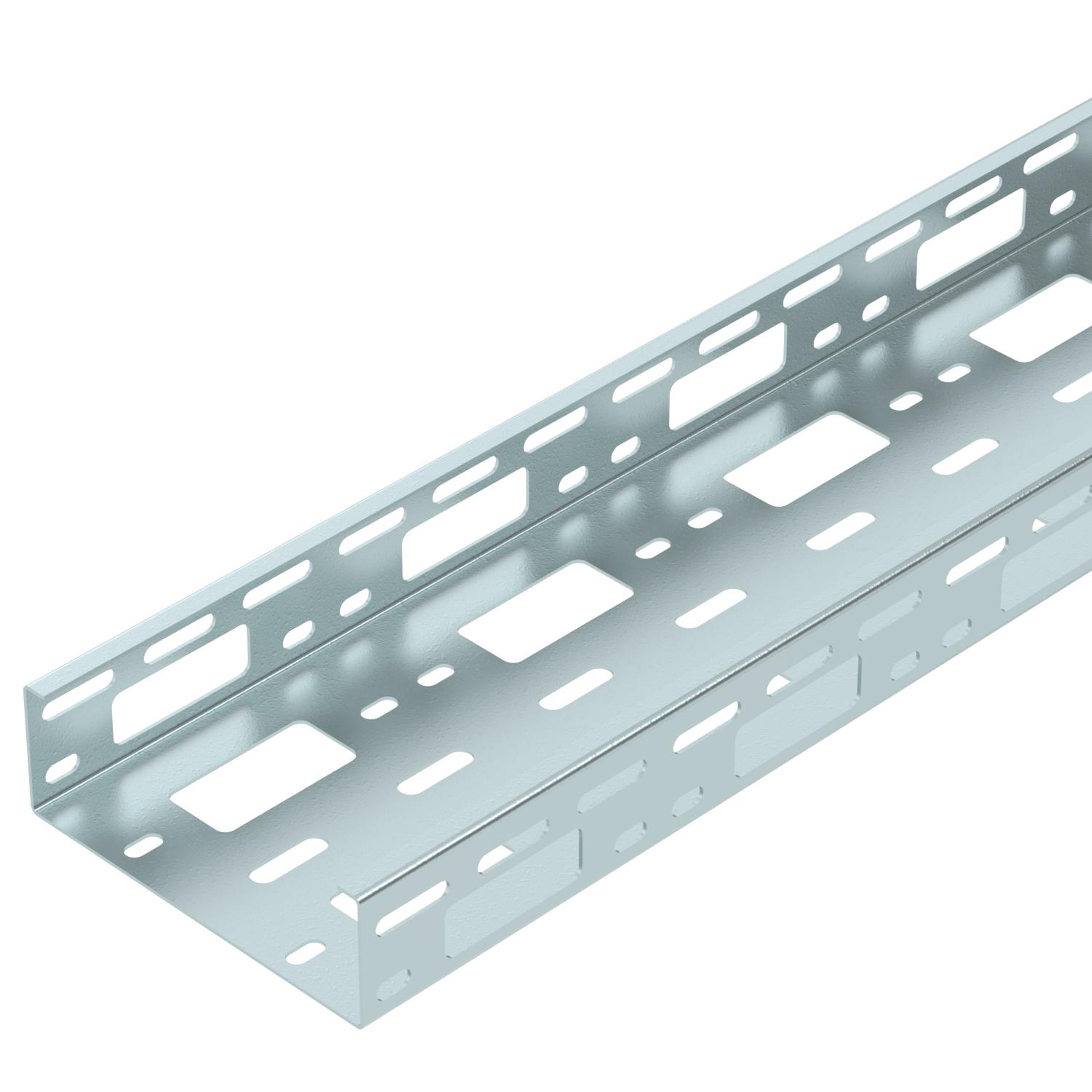

AZ-Kanava 150 FS
Tuotenro 6075320 | EAN-numero 4012195811121
- Tuotteen kuvaus
-
Tuotteen kuvausAsennuskisko AZ sivun korkeus 50 mm.
Sähkömagneettinen suojaus ilman kantta 20 dB, kannella 50 dB.
-
- Tekniset tiedot
-
Tekniset tiedot

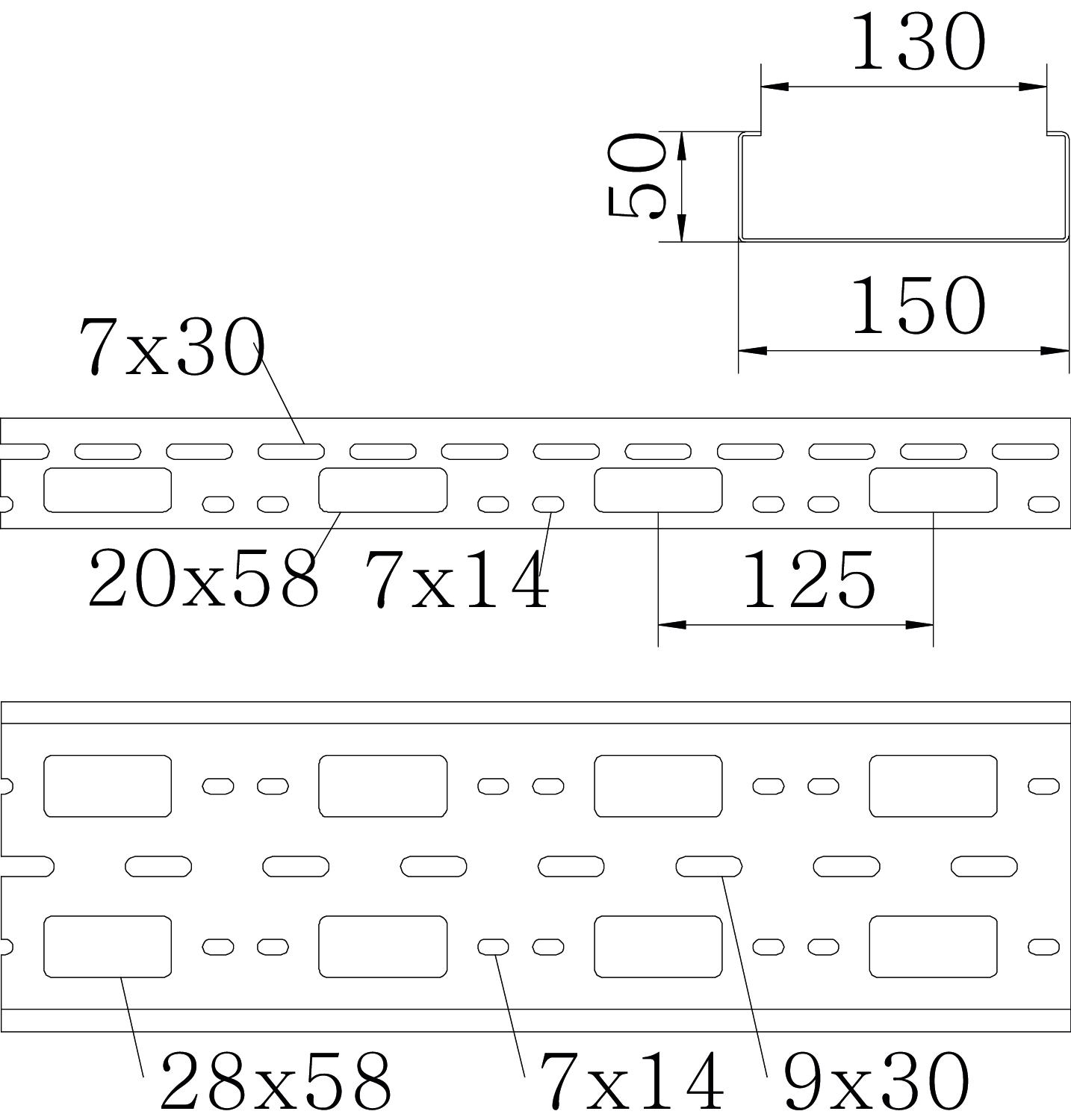

Asennusrei'itys pohjassa kyllä CO₂-jalanjälki (GWP) kehdosta portille 7,1417 kg CO₂e / 1 Metri Hyötypoikkipinta 75 cm² Hyötypoikkipinta 7500 mm² Koko 50x150x3000 Korkeus 50 mm Levyn paksuus 1,5 mm Liittimen malli ilman jatkokappaletta Materiaali teräs Mitat 50x150x1,5 NATO - reikäkuva ei Palonkestävyys ei Pinta nauhakuumasinkitty Pitkän kannatusvälin malli ei Pituus 3000 mm Pohjamitta 150 mm Ruostumaton teräs, peitattu ei Sivurei'itys kyllä Tukiväli 1,0 m 3 kN/m Tukiväli 1,5 m 2 kN/m Tukiväli 2,0 m 1,2 kN/m Tukiväli 2,5 m 0,8 kN/m Tukiväli 3,0 m 0,25 kN/m Väri sinkki Tekniset tiedot
Kuormituskaavio, AZ-kanava.
-
Kuormitettavuus kN/m (ilman henkilökuormaa)
-
Tukiväli m
-
Taipuma mm sallitulla kuormituksella
-
Kuormitustapa
-
Kuormitettavuus eri tukiväleillä
-
Taipuma eri tukivälillä
-
- Kaikki tyypit
-
Järjestelmätarvikkeet
Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Jatkokappale 50 FT
VF AZK FT 1462468 6066550 25 Kappale
Kaapelisuoja 915 PE
KSR-915 PE 1462462 6066704 25 Kappale
Kaapelisuoja 910 PE
KSR-910 PE 1462461 6066712 25 Kappale

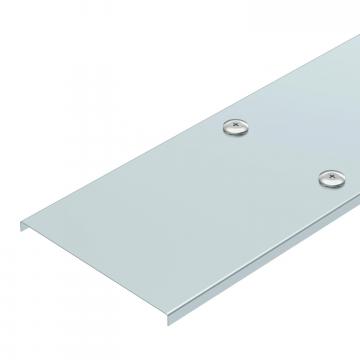

Kansi kääntösalvoilla FS
AZDMD 150 FS ----- 6080860 3 m - Lataukset
-
Tietolehti AZK 150 FS / 6075320 , 0.31MB , pdfEU-vaatimustenmukaisuusvakuutus AZK 150 FS / 6075320 , 0.15MB , pdfYmpäristölausunto AZK 150 FS / 6075320 , 1.48MB , pdfREACH Vaatimustenmukaisuusvakuutus AZK 150 FS / 6075320 , 0.12MB , pdfRoHS Vaatimustenmukaisuusvakuutus AZK 150 FS / 6075320 , 0.12MB , pdfMerkkihyväksyntä UL-sertifikaatti AZ-Kanava , 0.26MB , pdfAsennusohjeet Asennusohje Rakennussarjat , 0.05MB , pdfAsennusohjeet General information on the mounting , 2.61MB , pdf
