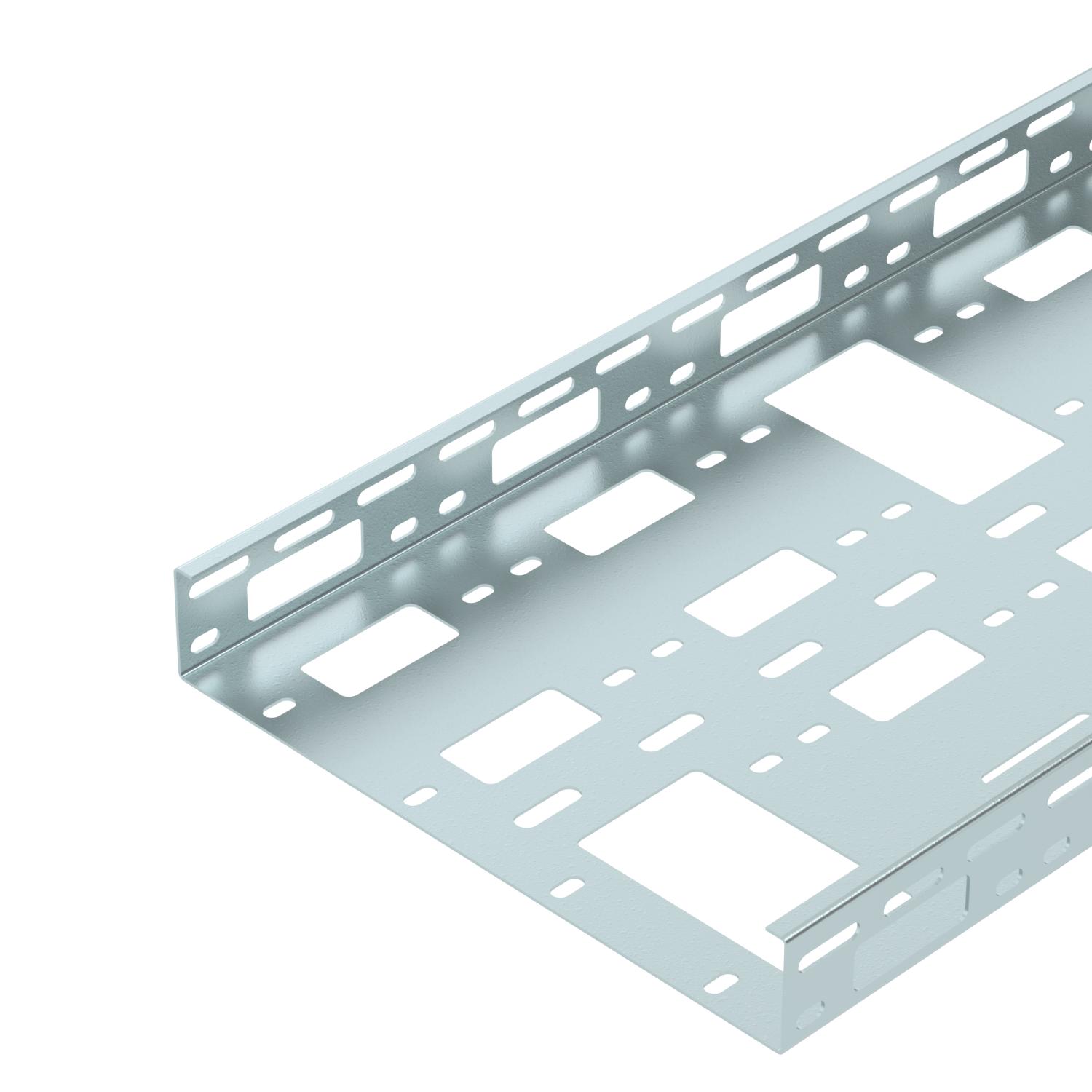

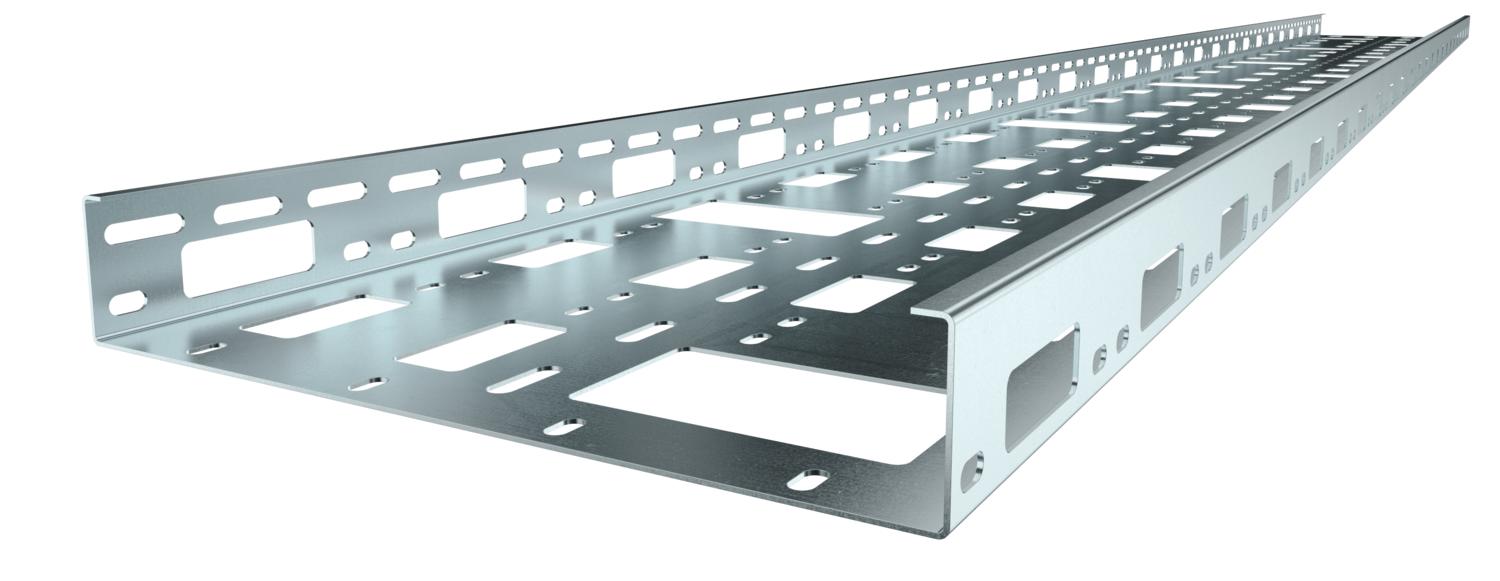

AZ-Kanava 300 FS
Tuotenro 6075370 | EAN-numero 4012195811244
- Tuotteen kuvaus
-
Tuotteen kuvausAsennuskisko AZ sivun korkeus 50 mm.
Sähkömagneettinen suojaus ilman kantta 20 dB, kannella 50 dB.
-
- Tekniset tiedot
-
Tekniset tiedot

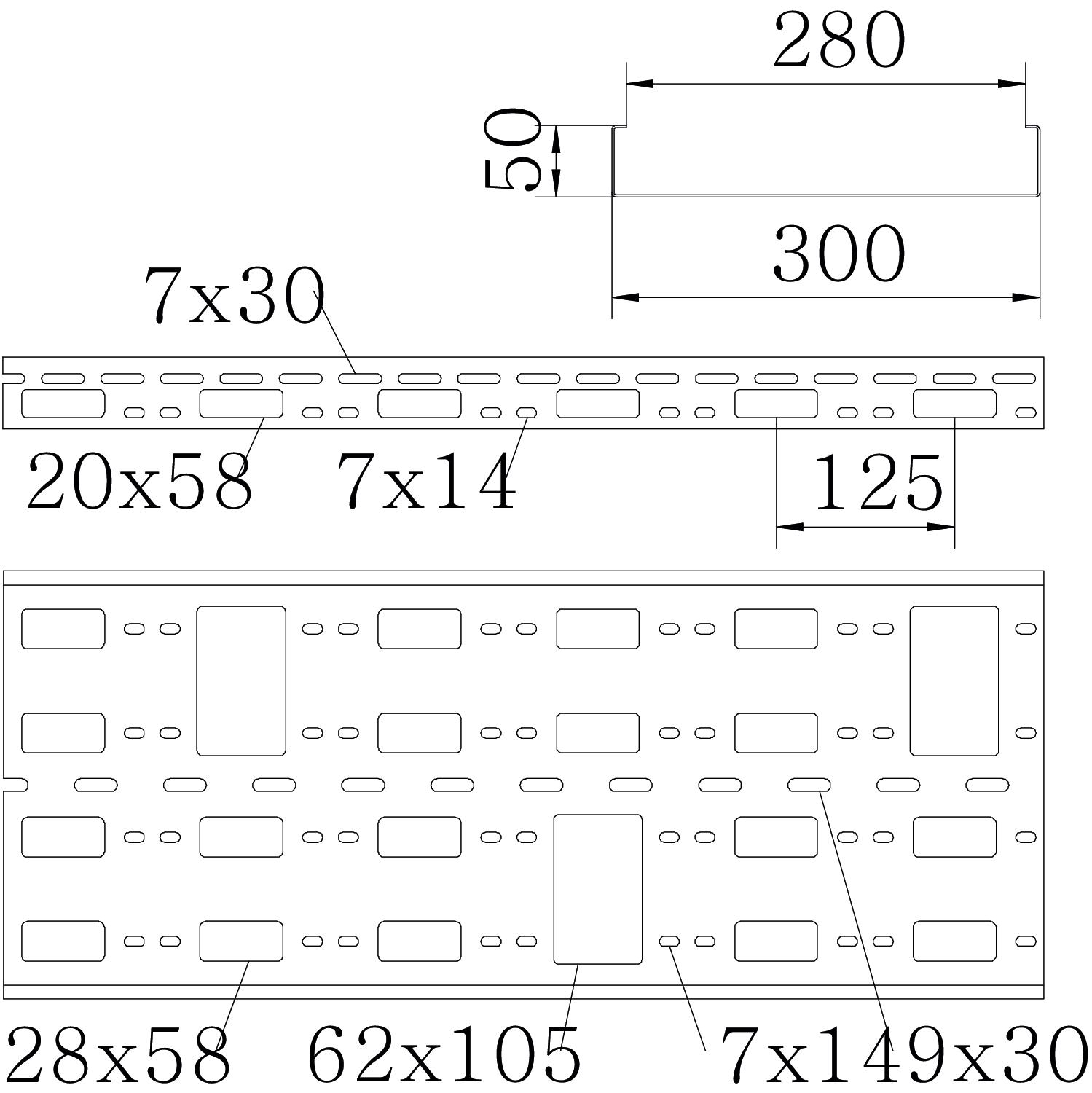

Asennusrei'itys pohjassa kyllä CO₂-jalanjälki (GWP) kehdosta portille 11,1865 kg CO₂e / 1 Metri Hyötypoikkipinta 150 cm² Hyötypoikkipinta 15000 mm² Koko 50x300x3000 Korkeus 50 mm Levyn paksuus 1,5 mm Liittimen malli ilman jatkokappaletta Materiaali teräs Mitat 50x300x1,5 NATO - reikäkuva ei Palonkestävyys ei Pinta nauhakuumasinkitty Pitkän kannatusvälin malli ei Pituus 3000 mm Pohjamitta 300 mm Ruostumaton teräs, peitattu ei Sivurei'itys kyllä Tukiväli 1,0 m 1,9 kN/m Tukiväli 1,5 m 1,5 kN/m Tukiväli 2,0 m 1,2 kN/m Tukiväli 2,5 m 0,8 kN/m Tukiväli 3,0 m 0,3 kN/m Väri sinkki Tekniset tiedot
Kuormituskaavio, AZ-kanava.
-
Kuormitettavuus kN/m (ilman henkilökuormaa)
-
Tukiväli m
-
Taipuma mm sallitulla kuormituksella
-
Kuormitustapa
-
Kuormitettavuus eri tukiväleillä
-
Taipuma eri tukivälillä
-
- Kaikki tyypit
-
Järjestelmätarvikkeet
Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Jatkokappale 50 FT
VF AZK FT 1462468 6066550 25 Kappale
Kaapelisuoja 915 PE
KSR-915 PE 1462462 6066704 25 Kappale
Kaapelisuoja 910 PE
KSR-910 PE 1462461 6066712 25 Kappale

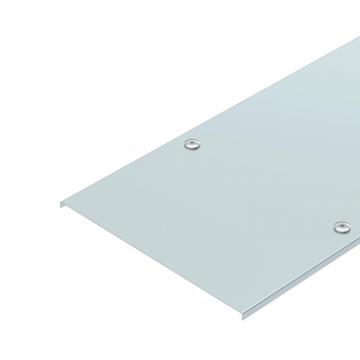

Kansi kääntösalvoilla FS
AZDMD 300 FS ----- 6080910 3 m - Lataukset
-
