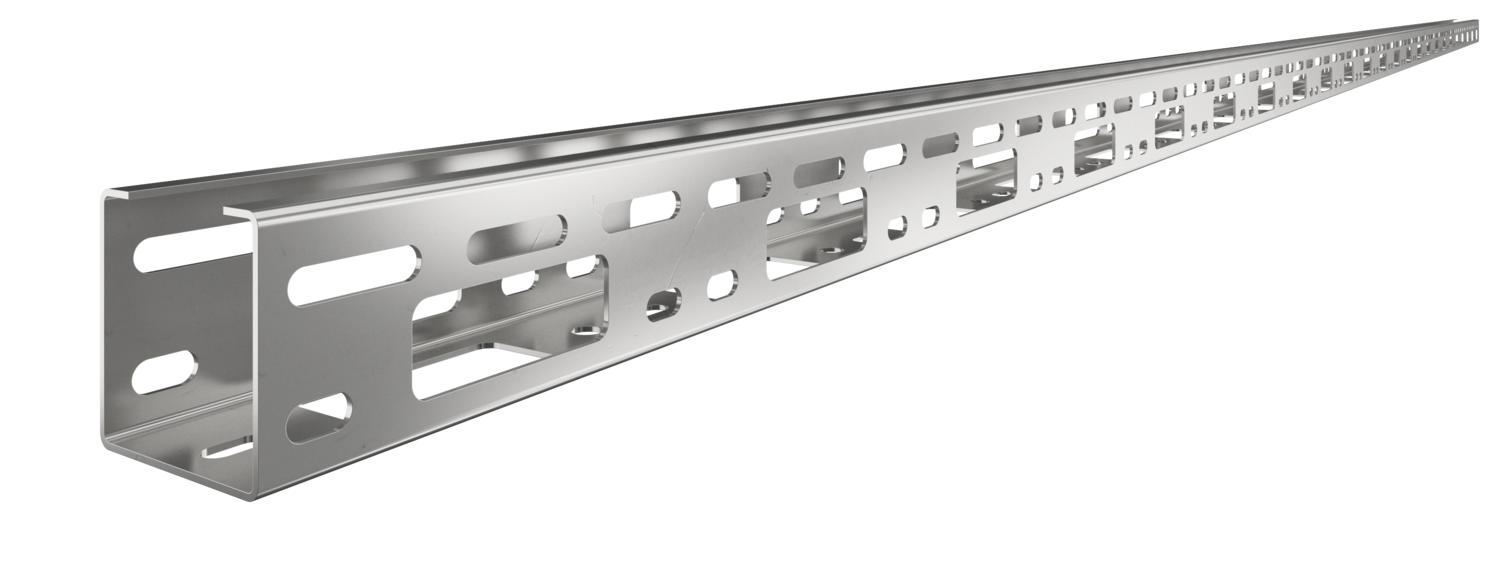

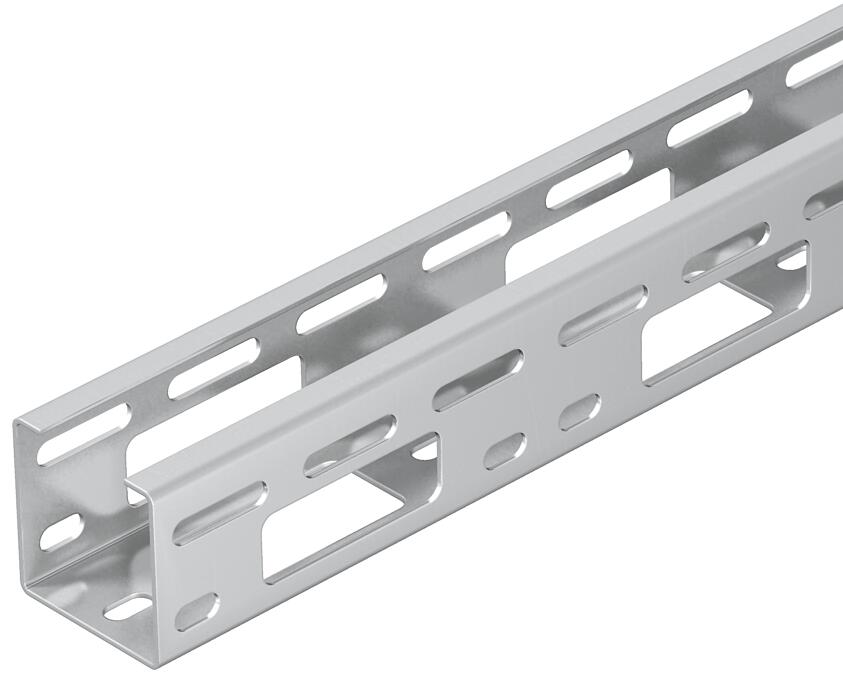

AZ-Kanava 50 A4
Tuotenro 6075152 | EAN-numero 4012195866213
- Tuotteen kuvaus
-
Tuotteen kuvausAsennuskanava AZ sivun korkeus 50 mm.
Sähkömagneettinen suojaus ilman kantta 20 dB, kannella 50 dB.
-
- Tekniset tiedot
-
Tekniset tiedot

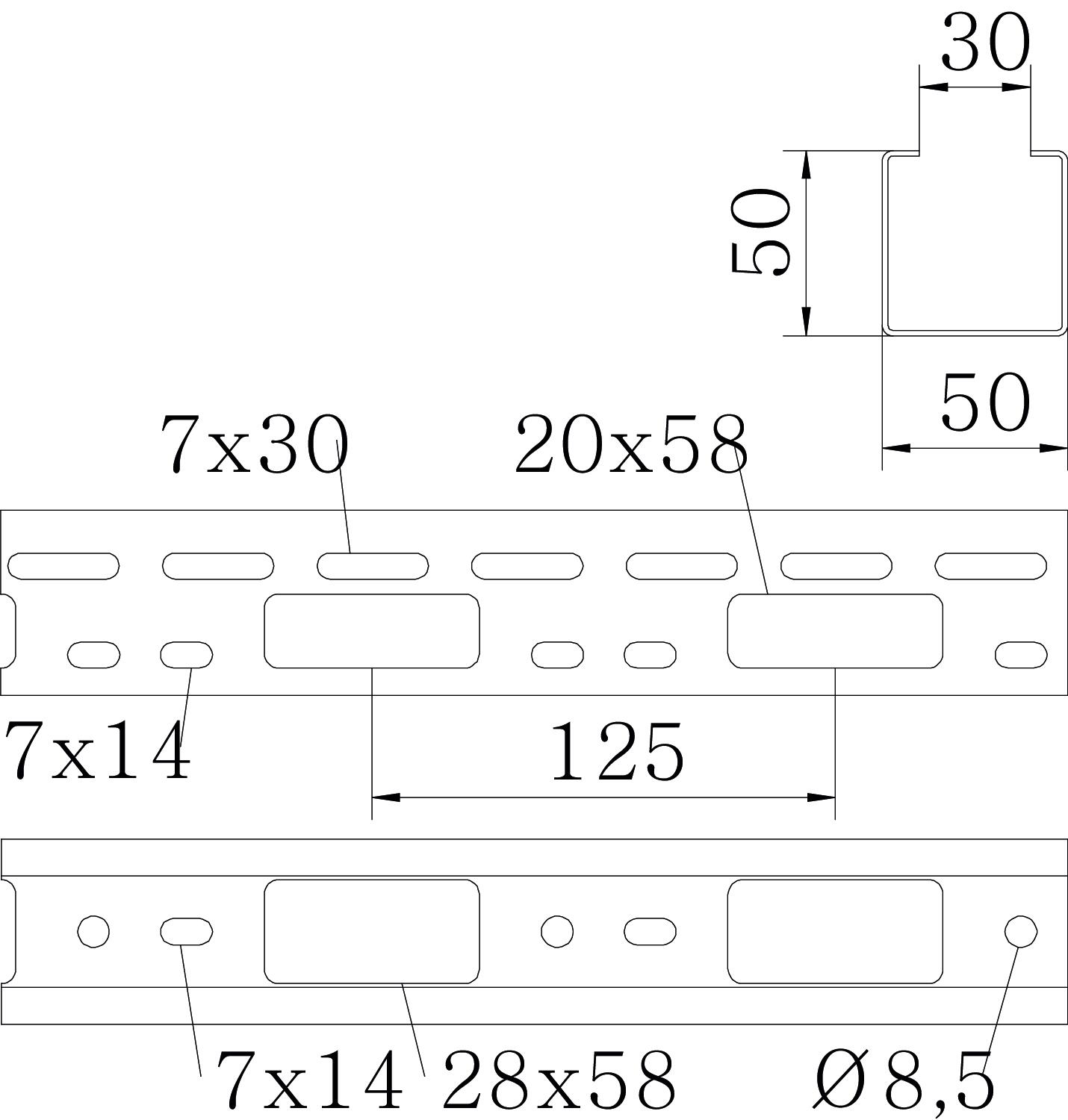

Asennusrei'itys pohjassa kyllä CO₂-jalanjälki (GWP) kehdosta portille 9,3188 kg CO₂e / 1 Metri Hyötypoikkipinta 2500 mm² Hyötypoikkipinta 25 cm² Koko 50x50x3000 Korkeus 50 mm Levyn paksuus 1,5 mm Liittimen malli ilman jatkokappaletta Materiaali teräs, ruostumaton 1.4571 Mitta B 50 mm NATO - reikäkuva ei Palonkestävyys ei Pinta kirkas, jälkikäsitelty Pitkän kannatusvälin malli ei Pituus 3000 mm Pohjamitta 50 mm Ruostumaton teräs, peitattu ei Sivurei'itys kyllä Tukiväli 1,0 m 2,5 kN/m Tukiväli 1,5 m 2 kN/m Tukiväli 2,0 m 1,2 kN/m Tukiväli 2,5 m 0,85 kN/m Tukiväli 3,0 m 0,5 kN/m Väri ruostumaton teräs Tekniset tiedot

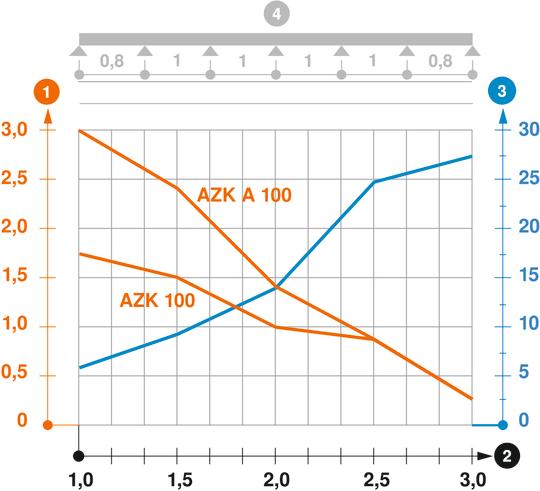

Kuormituskaavio, AZ-kanava.
-
Kuormitettavuus kN/m (ilman henkilökuormaa)
-
Tukiväli m
-
Taipuma mm sallitulla kuormituksella
-
Kuormitustapa
-
Kuormitettavuus eri tukiväleillä
-
Taipuma eri tukivälillä
-
- Kaikki tyypit
-
Järjestelmätarvikkeet
Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö

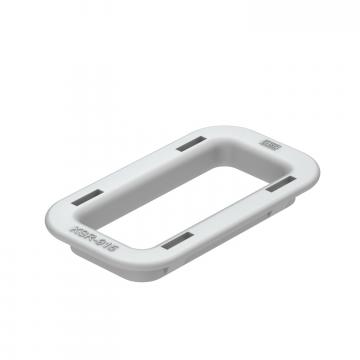

Kaapelisuoja 915 PE
KSR-915 PE 1462462 6066704 25 Kappale

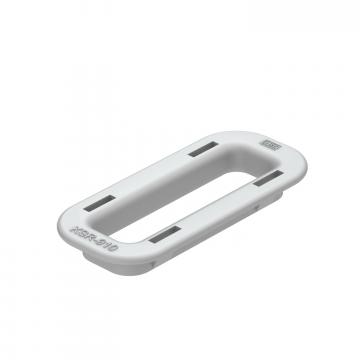

Kaapelisuoja 910 PE
KSR-910 PE 1462461 6066712 25 Kappale - Lataukset
-
Tietolehti AZK 050 A4 / 6075152 , 0.25MB , pdfEU-vaatimustenmukaisuusvakuutus AZK 050 A4 / 6075152 , 0.15MB , pdfYmpäristölausunto AZK 050 A4 / 6075152 , 1.48MB , pdfAsennusohjeet Asennusohje Rakennussarjat , 0.05MB , pdfAsennusohjeet General information on the mounting , 2.61MB , pdf
