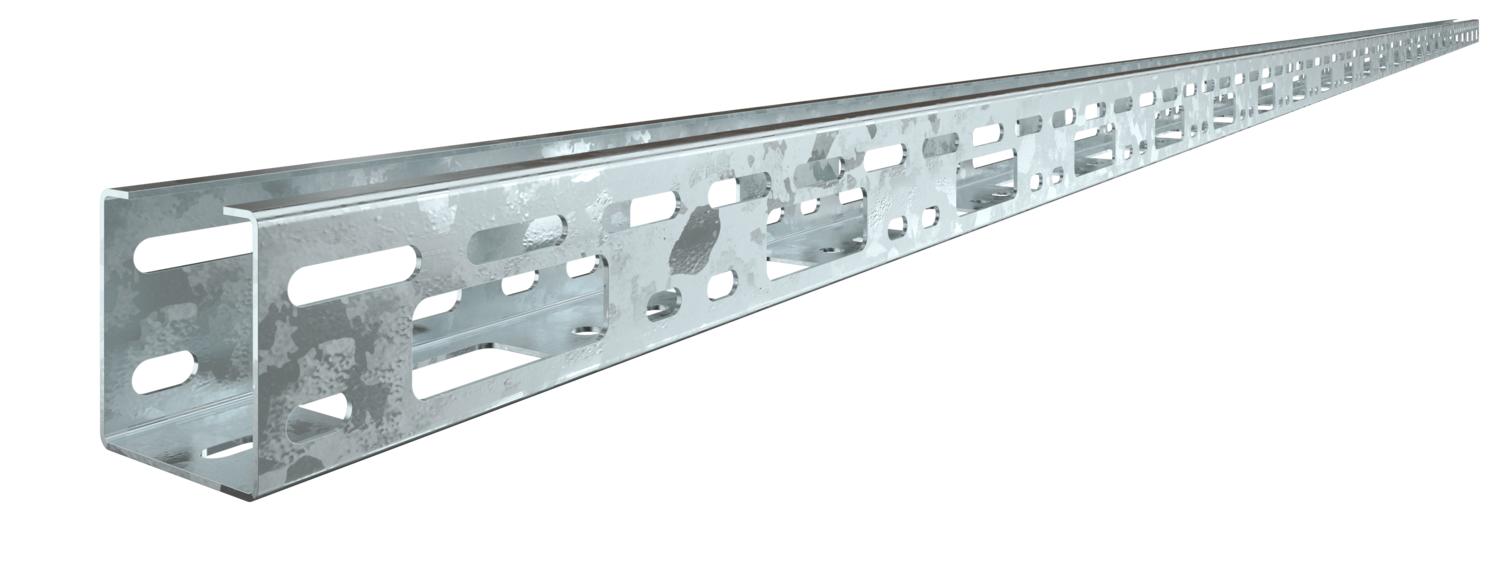

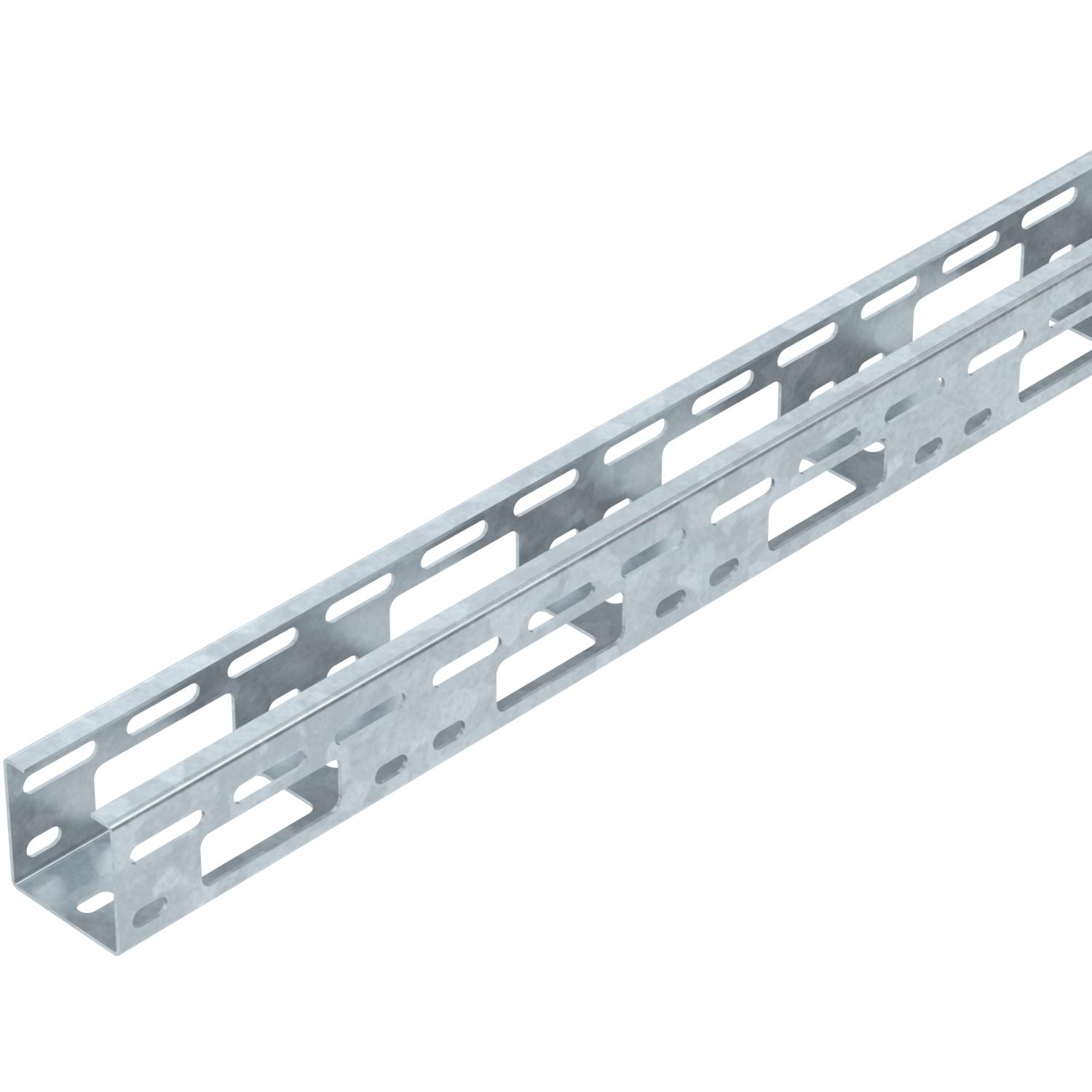

AZ-Kanava 50 FT
Tuotenro 6075142 | EAN-numero 4012196069019 | Sähkönro 1462865
- Tuotteen kuvaus
-
Tuotteen kuvausAsennuskisko AZ sivun korkeus 50 mm.
Sähkömagneettinen suojaus ilman kantta 20 dB, kannella 50 dB.
-
- Tekniset tiedot
-
Tekniset tiedot
Asennusrei'itys pohjassa kyllä CO₂-jalanjälki (GWP) kehdosta portille 4,0774 kg CO₂e / 1 Metri Hyötypoikkipinta 25 cm² Hyötypoikkipinta 2500 mm² Koko 50x50x3000 Korkeus 50 mm Levyn paksuus 1,5 mm Liittimen malli ilman jatkokappaletta Materiaali teräs Mitat 50 x 50 x 1,5 NATO - reikäkuva ei Palonkestävyys ei Pinta = upottamalla kuumasinkitty Pitkän kannatusvälin malli ei Pituus 3000 mm Pohjamitta 50 mm Ruostumaton teräs, peitattu ei Sivurei'itys kyllä Tukiväli 1,0 m 2,5 kN/m Tukiväli 1,5 m 2 kN/m Tukiväli 2,0 m 1,2 kN/m Tukiväli 2,5 m 0,85 kN/m Tukiväli 3,0 m 0,5 kN/m Väri sinkki Tekniset tiedot
Kuormituskaavio, AZ-kanava.
-
Kuormitettavuus kN/m (ilman henkilökuormaa)
-
Tukiväli m
-
Taipuma mm sallitulla kuormituksella
-
Kuormitustapa
-
Kuormitettavuus eri tukiväleillä
-
Taipuma eri tukivälillä
-
- Kaikki tyypit
-
Järjestelmätarvikkeet
Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Jatkokappale 50 FT
VF AZK FT 1462468 6066550 25 Kappale
Kaapelisuoja 915 PE
KSR-915 PE 1462462 6066704 25 Kappale
Kaapelisuoja 910 PE
KSR-910 PE 1462461 6066712 25 Kappale
Kansi kääntösalvoilla DD
AZDMD 50 DD 1462400 6080154 3 m - Lataukset
-
