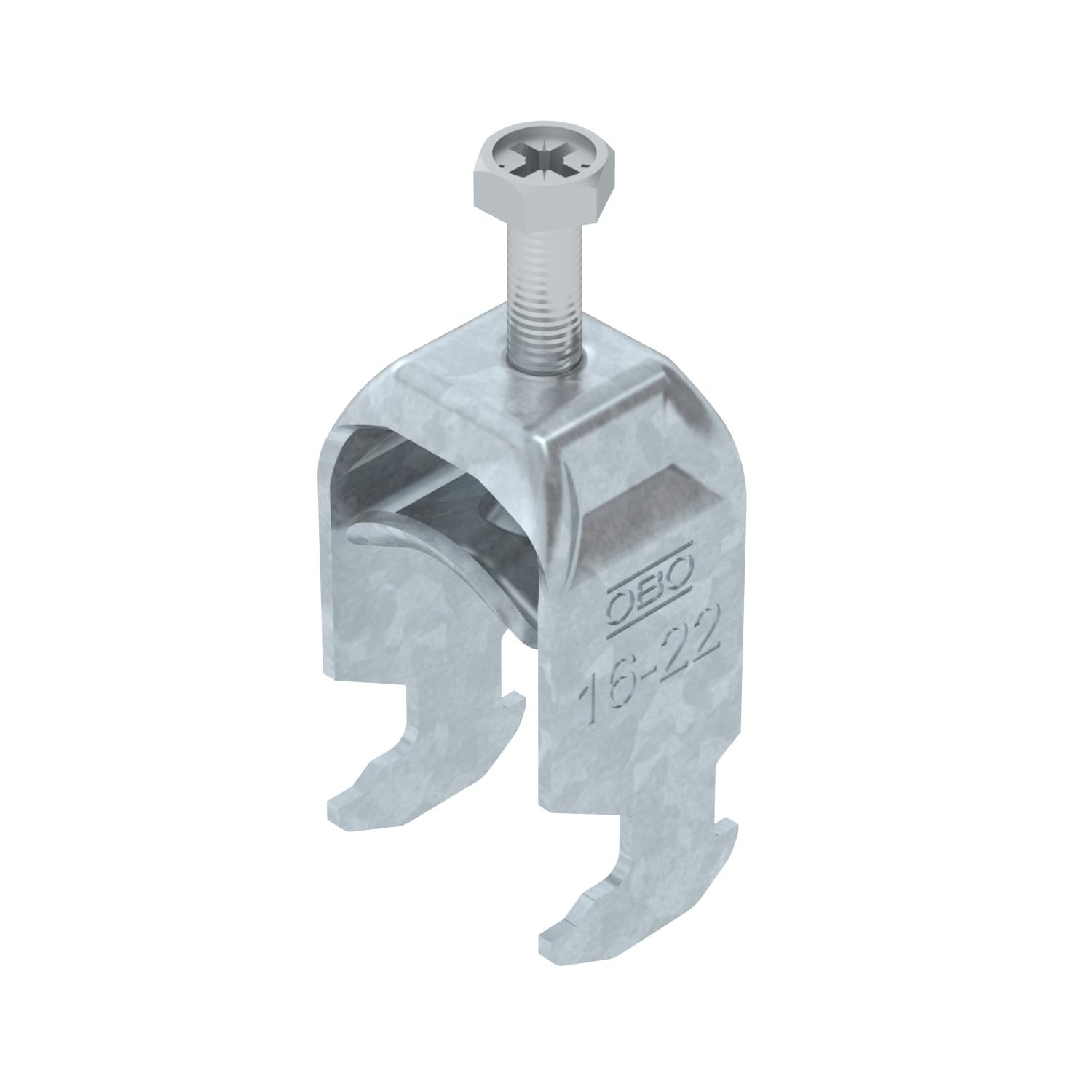

Bügelschelle 2056 H-Fuß, 1-fach, Metalldruckwanne, FT
Tuotenro 1186016 | EAN-numero 4012196848584
- Tuotteen kuvaus
-
Tuotteen kuvausBügelschelle mit Hammerkopf-Fuß, Metalldruckwanne mit gerundeten Kanten für Kabelschutz. Zur vertikalen und horizontalen Montage von 1 Einzelkabel an C-Profilschiene. Für Schlitzweite 16 - 17 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen-und Außenbereich. Gegenwanne muss separat bestellt werden.
-
- Tekniset tiedot
-
Tekniset tiedot
asennusputken halkaisijalle, maks. 22 mm asennusputken halkaisijalle, min. 16 mm Asennustapa Asennuskisko CO₂-jalanjälki (GWP) kehdosta portille 0,0938 kg CO₂e / 1 Kappale Halogeeniton kyllä Kaapelien/asennusputkien lukumäärä 1 Kierre M6 Kiinnitysalue D maks. 22 mm Kiinnitysalue D min. 16 mm kiskolle rakovälillä (välillä) maks. 17 mm kiskolle rakovälillä (välillä) min. 16 mm Koko 16-22mm Korkeus 52 mm Levyn paksuus 1,5 mm Lisäys, materiaali teräs Lisäys, pinta kuumasinkitty Maks. Kiristysmomentti 3 Nm Materiaali teräs Metallivanteella kyllä Mitta A 22,5 mm Mitta B 27 mm Mitta C 28 mm Mitta G (mm) M6 Mitta H 52 mm Mitta L 34 mm Mitta t 1,5 mm Muovikannattimella ei Palonkestävyys kyllä Pinta = upottamalla kuumasinkitty Pituus 22,5 mm Pituus, ulkomitat 28 mm Pohjamitta 27 mm Rakoleveys 10 mm Vanteen valmistusmateriaali teräs Vastavanteella ei - Kaikki tyypit
-
Kaikki tyypit
- Lataukset
-
Tietolehti BS-H1-M-22 FT / 1186016 , 0.23MB , pdfLuettelo Fastening materials , 19.78MB , pdfEU-vaatimustenmukaisuusvakuutus BS-H1-M-22 FT / 1186016 , 0.18MB , pdfREACH Vaatimustenmukaisuusvakuutus BS-H1-M-22 FT / 1186016 , 0.12MB , pdfRoHS Vaatimustenmukaisuusvakuutus BS-H1-M-22 FT / 1186016 , 0.12MB , pdfAsennusohjeet Bügelschelle H-Fuß Metall , 3.04MB , pdf
