Bügelschelle 2056 H-Fuß, 1-fach, Metalldruckwanne, FT
Tuotenro 1186036 | EAN-numero 4012196848676
- Tuotteen kuvaus
-

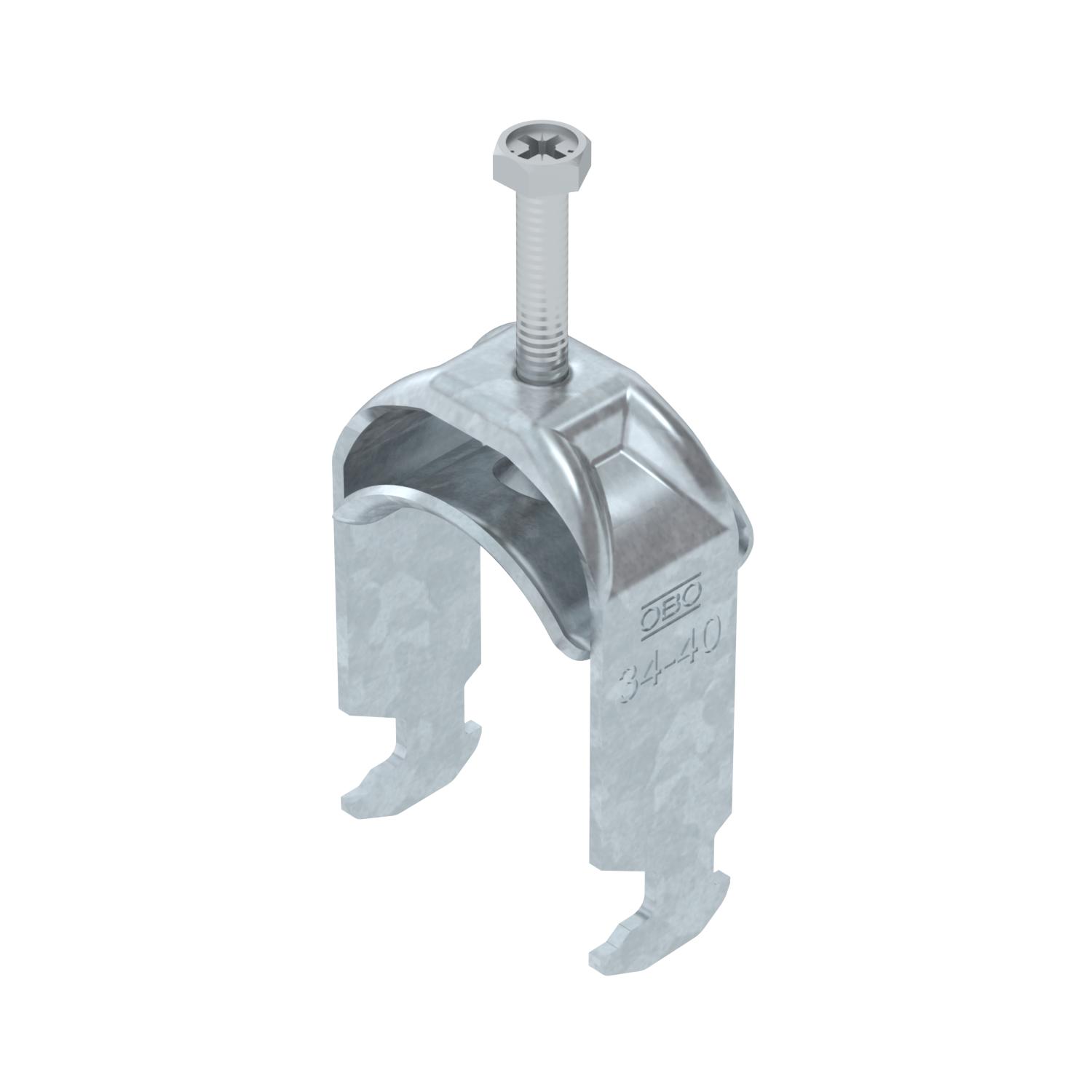

Tuotteen kuvausBügelschelle mit Hammerkopf-Fuß, Metalldruckwanne mit gerundeten Kanten für Kabelschutz. Zur vertikalen und horizontalen Montage von 1 Einzelkabel an C-Profilschiene. Für Schlitzweite 16 - 17 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen-und Außenbereich. Gegenwanne muss separat bestellt werden.
-
- Tekniset tiedot
-
Tekniset tiedot

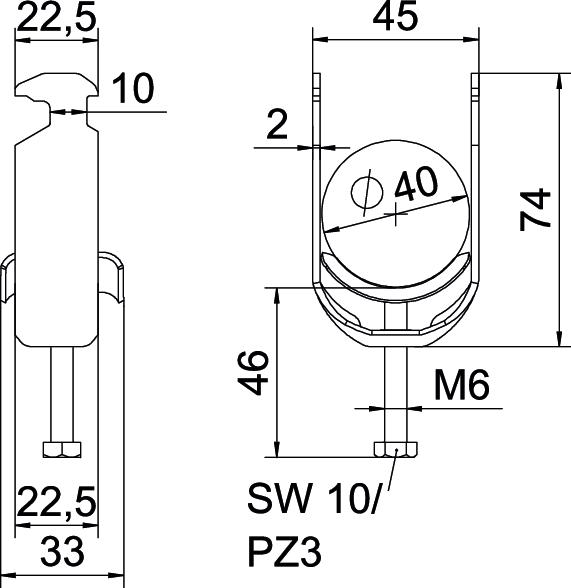

asennusputken halkaisijalle, maks. 40 mm asennusputken halkaisijalle, min. 34 mm Asennustapa Asennuskisko CO₂-jalanjälki (GWP) kehdosta portille 0,1685 kg CO₂e / 1 Kappale Halogeeniton kyllä Kaapelien/asennusputkien lukumäärä 1 Kierre M6 Kiinnitysalue D maks. 40 mm Kiinnitysalue D min. 34 mm kiskolle rakovälillä (välillä) maks. 17 mm kiskolle rakovälillä (välillä) min. 16 mm Koko 34-40mm Korkeus 74 mm Levyn paksuus 2 mm Lisäys, materiaali teräs Lisäys, pinta kuumasinkitty Maks. Kiristysmomentti 3 Nm Materiaali teräs Metallivanteella kyllä Mitta A 22,5 mm Mitta B 45 mm Mitta C 33 mm Mitta G (mm) M6 Mitta H 74 mm Mitta L 46 mm Mitta t 2 mm Muovikannattimella ei Palonkestävyys kyllä Pinta = upottamalla kuumasinkitty Pituus 22,5 mm Pituus, ulkomitat 33 mm Pohjamitta 45 mm Rakoleveys 10 mm Vanteen valmistusmateriaali teräs Vastavanteella ei - Kaikki tyypit
-
Kaikki tyypit
- Lataukset
-
Tietolehti BS-H1-M-40 FT / 1186036 , 0.23MB , pdfLuettelo Fastening materials , 19.78MB , pdfEU-vaatimustenmukaisuusvakuutus BS-H1-M-40 FT / 1186036 , 0.18MB , pdfREACH Vaatimustenmukaisuusvakuutus BS-H1-M-40 FT / 1186036 , 0.12MB , pdfRoHS Vaatimustenmukaisuusvakuutus BS-H1-M-40 FT / 1186036 , 0.12MB , pdfAsennusohjeet Bügelschelle H-Fuß Metall , 3.04MB , pdf
