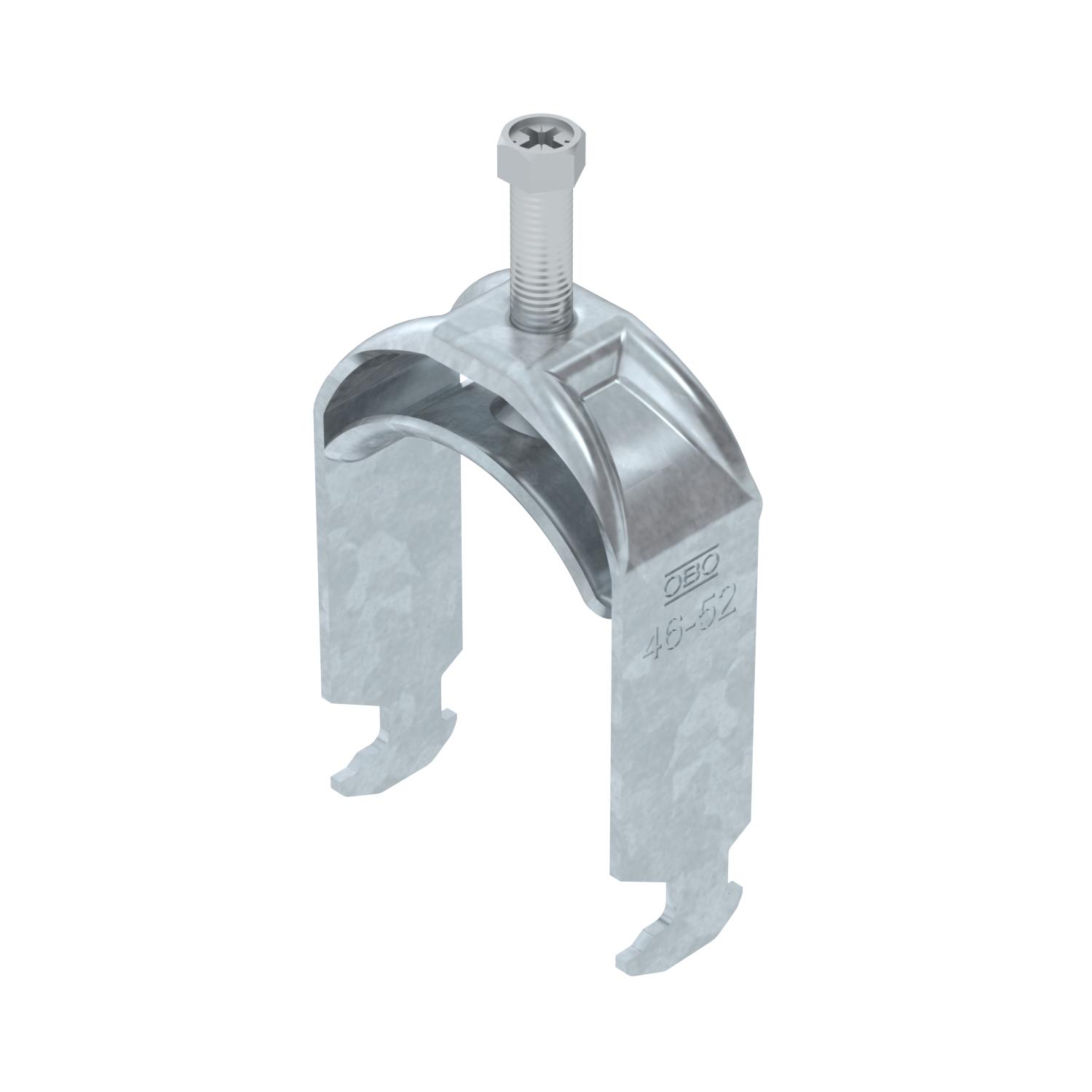

Bügelschelle 2056 H-Fuß, 1-fach, Metalldruckwanne, FT
Tuotenro 1186049 | EAN-numero 4012196848737
- Tuotteen kuvaus
-
Tuotteen kuvausBügelschelle mit Hammerkopf-Fuß, Metalldruckwanne mit gerundeten Kanten für Kabelschutz. Zur vertikalen und horizontalen Montage von 1 Einzelkabel an C-Profilschiene. Für Schlitzweite 16 - 17 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen-und Außenbereich. Gegenwanne muss separat bestellt werden.
-
- Tekniset tiedot
-
Tekniset tiedot

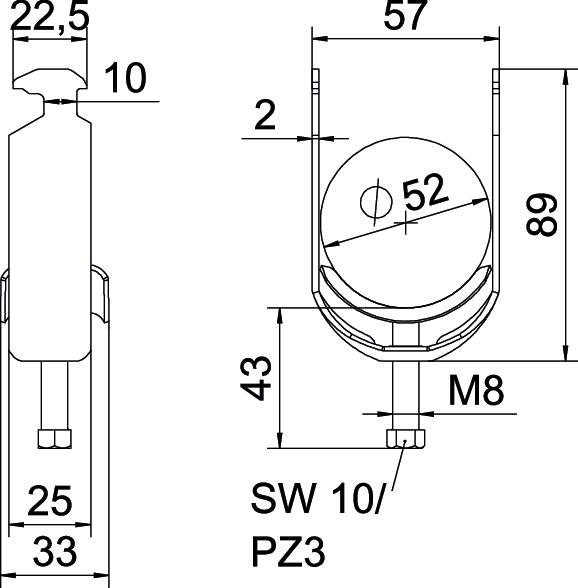

asennusputken halkaisijalle, maks. 52 mm asennusputken halkaisijalle, min. 46 mm Asennustapa Asennuskisko CO₂-jalanjälki (GWP) kehdosta portille 0,2423 kg CO₂e / 1 Kappale Halogeeniton kyllä Kaapelien/asennusputkien lukumäärä 1 Kierre M8 Kiinnitysalue D maks. 52 mm Kiinnitysalue D min. 46 mm kiskolle rakovälillä (välillä) maks. 17 mm kiskolle rakovälillä (välillä) min. 16 mm Koko 46-52mm Korkeus 89 mm Levyn paksuus 2 mm Lisäys, materiaali teräs Lisäys, pinta kuumasinkitty Maks. Kiristysmomentti 5 Nm Materiaali teräs Metallivanteella kyllä Mitta A 25 mm Mitta B 57 mm Mitta C 33 mm Mitta G (mm) M8 Mitta H 89 mm Mitta L 43 mm Mitta t 2 mm Muovikannattimella ei Palonkestävyys kyllä Pinta = upottamalla kuumasinkitty Pituus 25 mm Pituus, ulkomitat 33 mm Pohjamitta 57 mm Rakoleveys 10 mm Vanteen valmistusmateriaali teräs Vastavanteella ei - Kaikki tyypit
-
Kaikki tyypit
- Lataukset
-
Tietolehti BS-H1-M-52 FT / 1186049 , 0.23MB , pdfEU-vaatimustenmukaisuusvakuutus BS-H1-M-52 FT / 1186049 , 0.13MB , pdfUK-vaatimustenmukaisuusvakuutus BS-H1-M-52 FT / 1186049 , 0.09MB , pdfREACH Vaatimustenmukaisuusvakuutus BS-H1-M-52 FT / 1186049 , 0.12MB , pdfRoHS Vaatimustenmukaisuusvakuutus BS-H1-M-52 FT / 1186049 , 0.12MB , pdfAsennusohjeet Clamp clip H foot, metal , 3.04MB , pdf
