- Tuotteen kuvaus
-

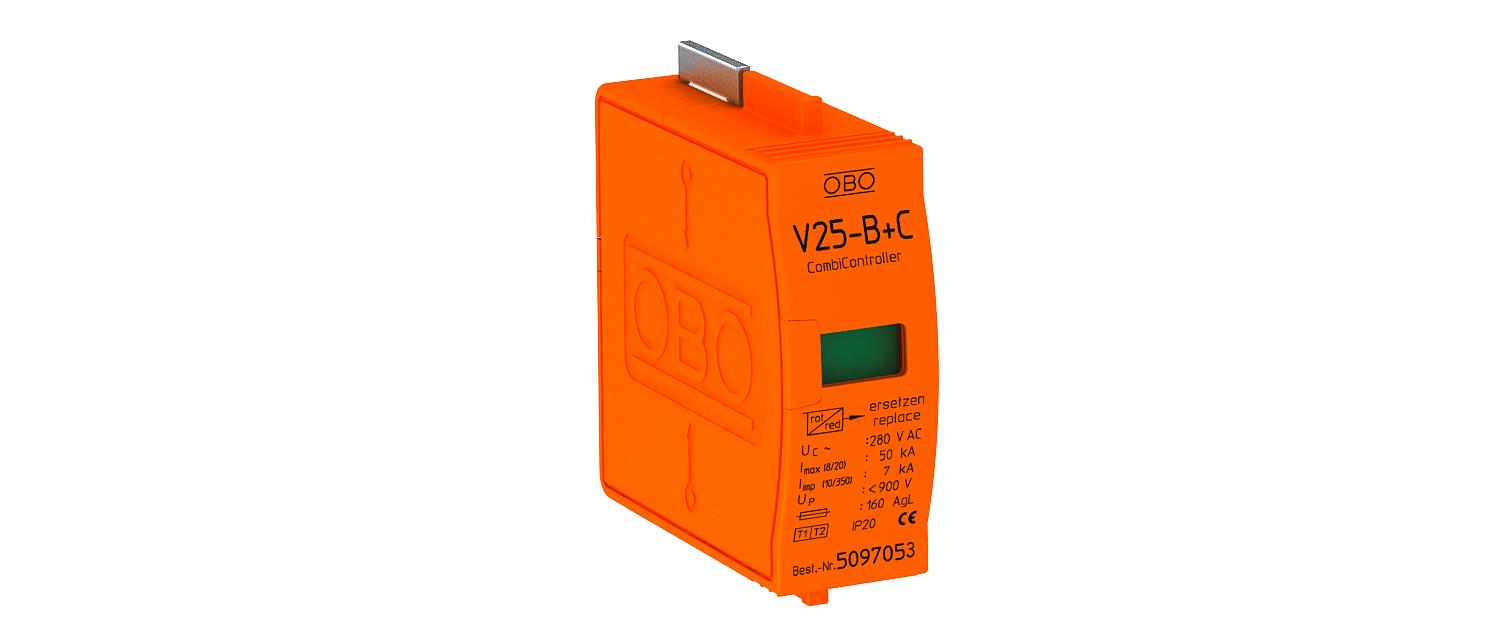

Tuotteen kuvausCombiController-moduuli - yhdistelmäsuoja tyyppi T1+T2
• moduuli pistoliitännällä, voidaan liitää kantaosaan ilman työkaluja ja jännitteen katkaisua
• sis. termisen ja dynaamisen erotuslaitteen ja optisen vikailmoituksen
• hyvä virranjohtokyky ja pitkä käyttöikä
* Täydellinen = ylä- ja kantaosa
- Tekniset tiedot
-
Tekniset tiedot
Asennustapa peruskoje Enimmäispurkausvirta (8/20 μs) 50 kA Enimmäissulake 160 A Etähälytyskosketin ei Johdon poikkipinta jäykkä (yksi-/monilankainen) maks. 35 mm² Johdon poikkipinta, jäykkä (yksi-/monilankainen) min. 2,5 mm² Käyttölämpötila maks. 80 °C Käyttölämpötila min. -40 °C Koko 280V Korkein jatkuva jännite AC 280 V Korkein jatkuva jännite DC 350 V Kotelointiluokka IP20 LPZ 0→2 Maks. verkonpuoleinen ylijännitesuoja 160 Malli 1-napainen yläosa, 280 V Merkinanto laitteessa optinen Napojen lukumäärä 1 Napojen malli 1 Nimellisjännite AC (50 / 60 Hz) 230 V Nimellispurkausvirta (8/20 µs) 30 kA Purkauskyky (8/20 µs) [yhteensä] 30 kA Salamasyöksyvirta (10/350 μs) 7 kA Salamasyöksyvirta (10/350) [yhteensä] 7 kA SPD standardin EN 61643-11 mukaan Tyyppi 1+2 SPD standardin IEC 61643-1 mukaan Luokat I+II Syttymisaika <25 ns Ulospuhaltava ei Verkon muoto muu - Kaikki tyypit
- Lataukset
-
Tietolehti V25-B+C 0-280 / 5097053 , 0.19MB , pdfLuettelo Überspannungsschutz , 28.42MB , pdfEU-vaatimustenmukaisuusvakuutus V25-B+C 0-280 / 5097053 , 0.04MB , pdfREACH Vaatimustenmukaisuusvakuutus V25-B+C 0-280 / 5097053 , 0.12MB , pdfRoHS Vaatimustenmukaisuusvakuutus V25-B+C 0-280 / 5097053 , 0.13MB , pdfMerkkihyväksyntä Certificat EZU V25 , 0.12MB , pdfValintaohje Ylijännitesuojien valintaopas , 2.00MB , pdf
