Eristetty kiinnitystankosarja 3-kulmakiinnitykseen

Tuotenro 5408976 | EAN-numero 4012195613329 | Sähkönro 5808245

Tuotenro / Tyyppi	5408976 / 101 3-ES-16

Mitta d min.	16 mm

Mitta L	750 mm

Tuotteen kuvaus

Tuotteen kuvaus

3-kulmakiinnitys eristetylle sieppausjärjestelmälle erotusvälillä s.

• asennus seiniin ja kattorakenteisiin kahdella kiinnityslevyllä
• erotusvälin noudattamiseen sähköä johtaviin osiin
VDE 0185-305-3 (IEC 62305-3) mukaisesti
• sieppaustangoille ja pyöröjohtimille halkaisijoilla 8, 16 ja 20 mm
• UV-kestävä ja säänkestävä
• jatkuva lämpötila-alue -50 °C - +100 °C
• materiaalikerroin km= 0,7

Tekniset tiedot

Tekniset tiedot

Koko	1500x750x175
Mitta d min.	16 mm

Mitta H	1500 mm
Mitta L	750 mm

Kaikki tyypit

Kaikki tyypit

Tyyppi	Mitta d min.	Mitta L	Sähkönro	Tuotenro	Määrä	pienin myyntiyksikkö
101 3-ES-16	16 mm	750 mm	5808245	5408976	Kappale	1 Kappale

Lataukset

Tietolehti 101 3-ES-16 / 5408976 , 0.13MB , pdf

Johdanto Salamasuojauksen johdanto , 2.10MB , pdf

Luettelo Ulkoinen salamasuojaus , 19.55MB , pdf

EU-vaatimustenmukaisuusvakuutus 101 3-ES-16 / 5408976 , 0.06MB , pdf

Lataus

REACH Vaatimustenmukaisuusvakuutus 101 3-ES-16 / 5408976 , 0.27MB , pdf

Lataus

RoHS Vaatimustenmukaisuusvakuutus 101 3-ES-16 / 5408976 , 0.12MB , pdf

Lataus

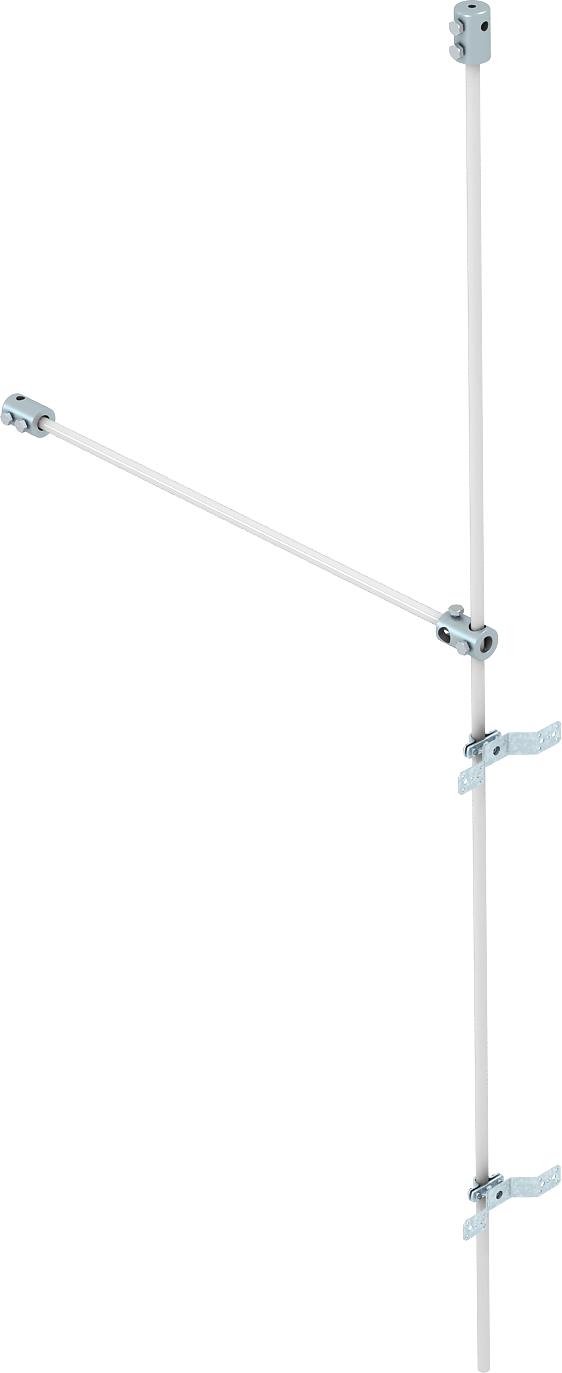

Tuotekaavio 101 3-ES-16 / 5408976, 17.01 kB, jpg

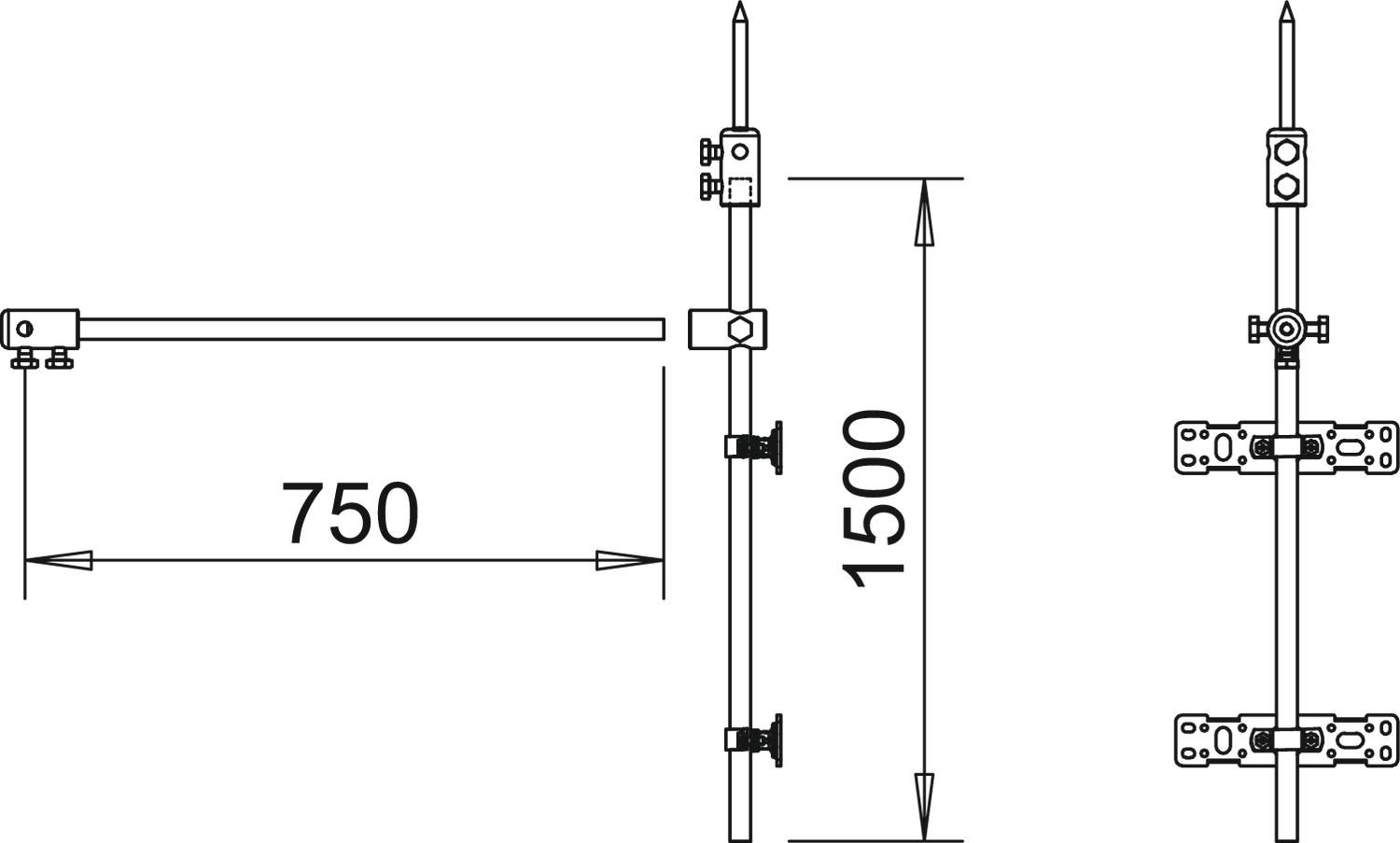

Mitoitettu piirustus 101 3-ES-16 / 5408976, 51.99 kB, jpg

101 3-ES-16 / 5408976
