G-lankahylly Magic®125 A4
Tuotenro 6005571 | EAN-numero 4012195771647
- Tuotteen kuvaus
-

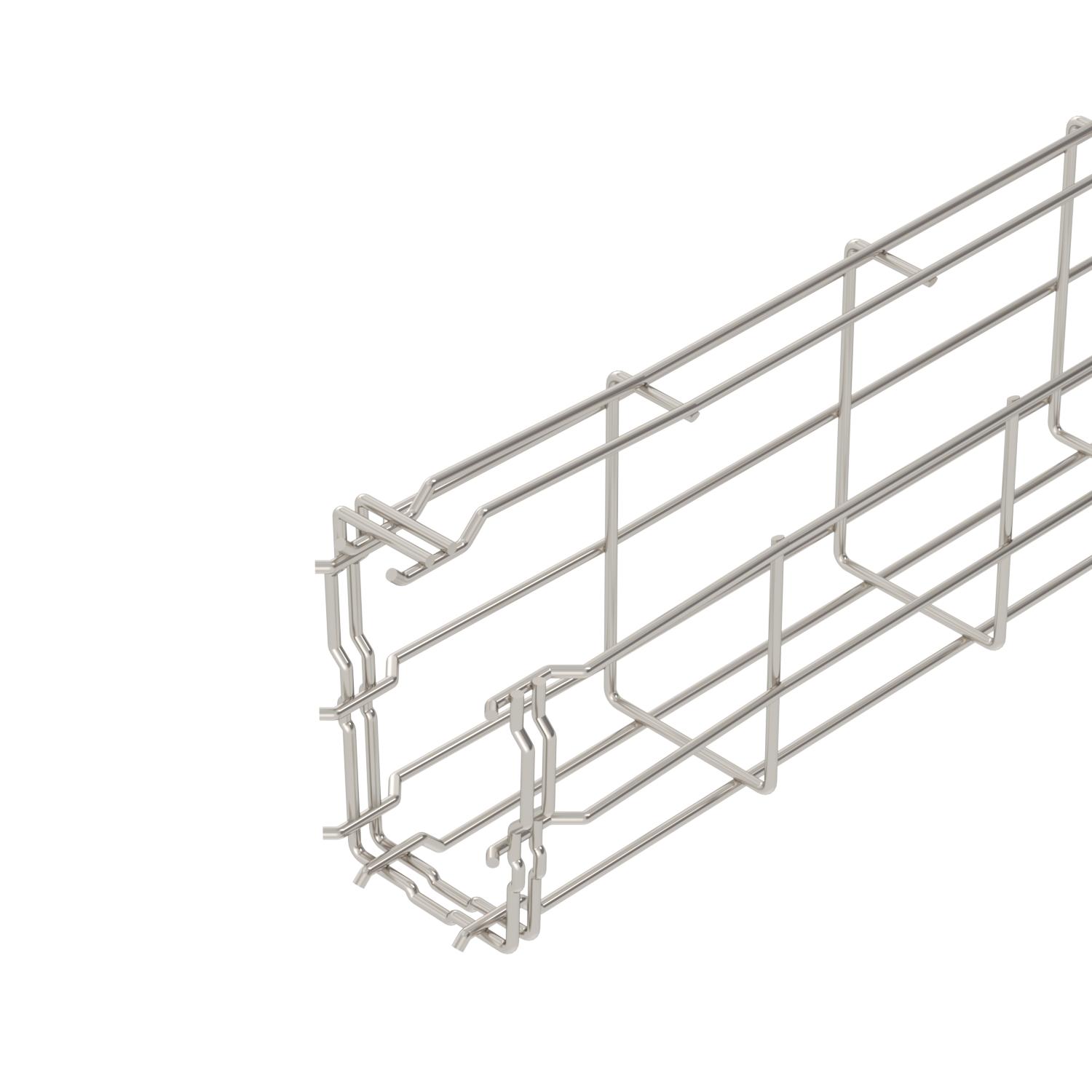

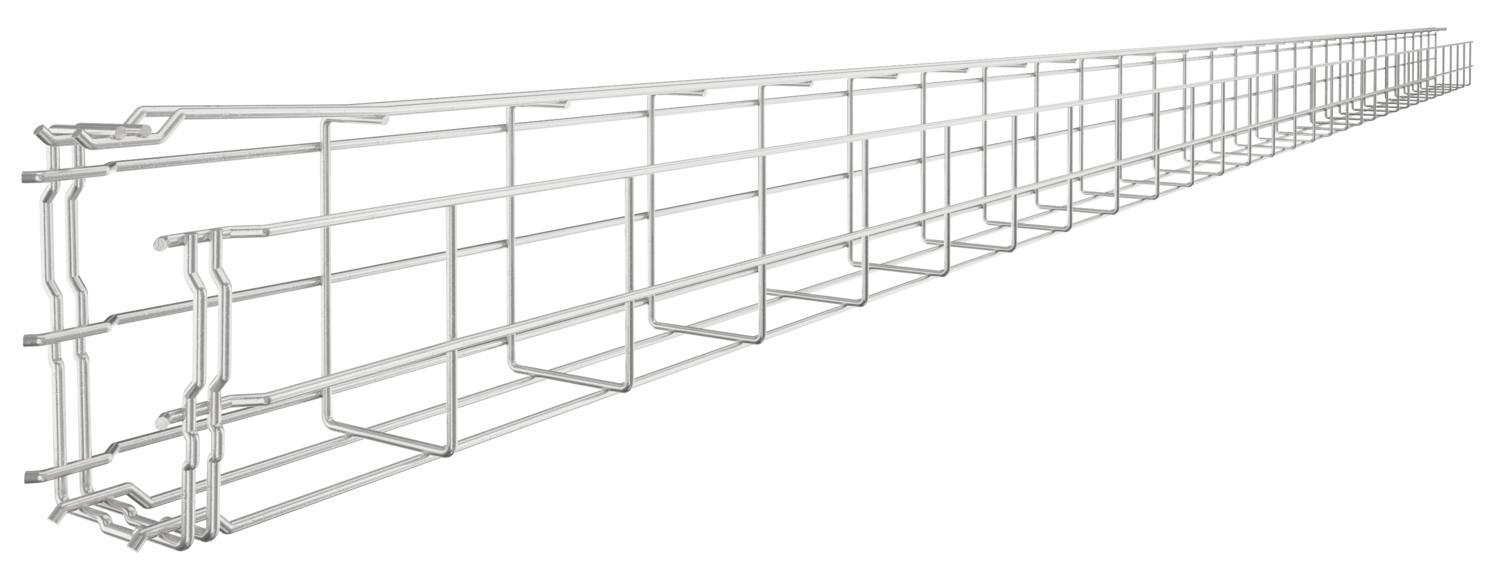

Tuotteen kuvausLankahylly, G-muoto pistehitsatuilla teräslangoilla, eri sivun korkeuksilla ja leveyksillä.
Suora seinä- ja kattoasennus mahdollinen. Eri asennustapojen kuormitustiedot ovat pyynnöstä saatavilla.
Sähkömagneettinen suojaus 15 dB.
-
- Tekniset tiedot
-
Tekniset tiedot

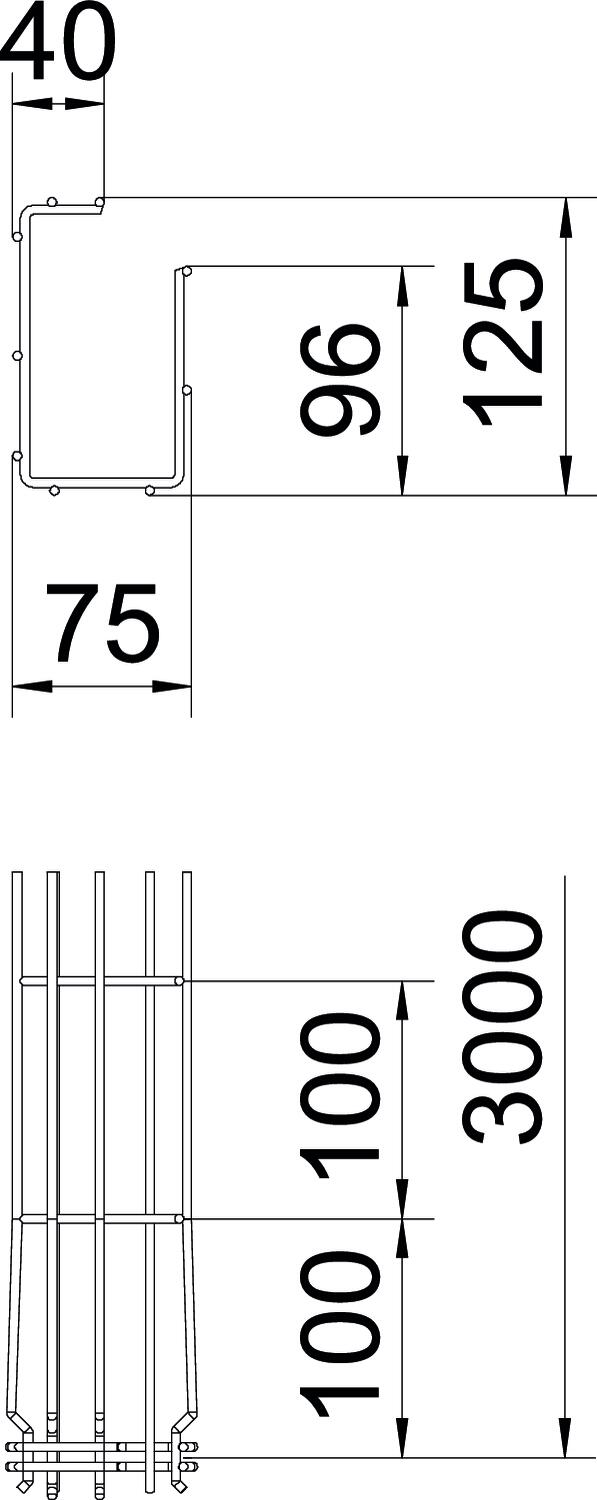

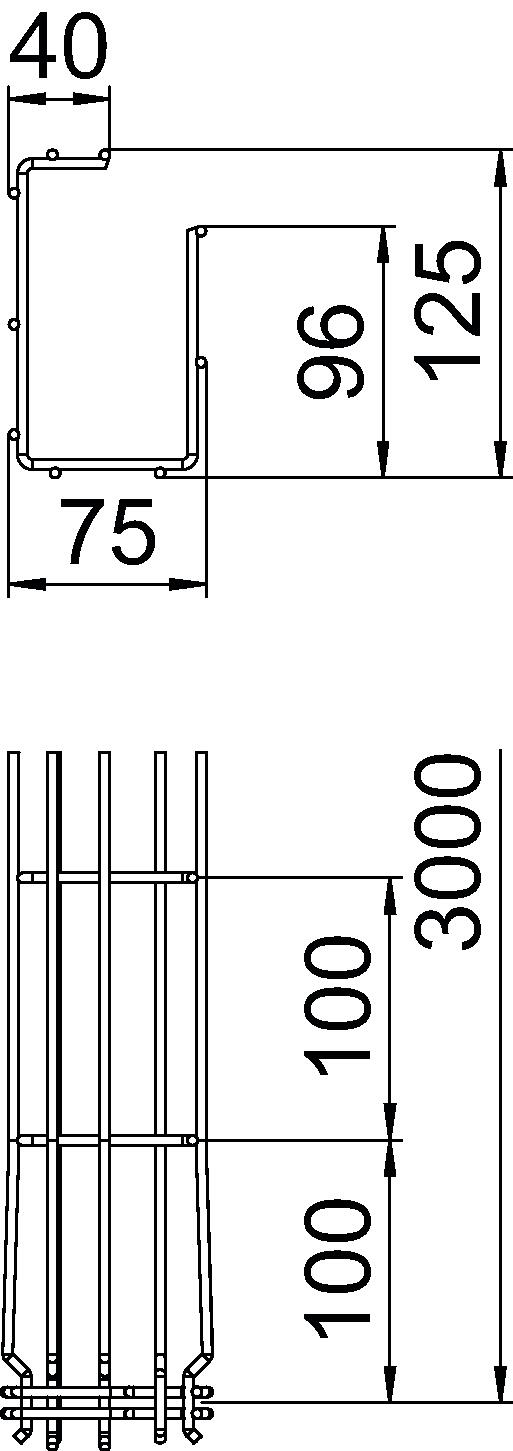

CO₂-jalanjälki (GWP) kehdosta portille 5,4561 kg CO₂e / 1 Metri Hyötypoikkipinta 6100 mm² Hyötypoikkipinta 61 cm² Integroitu väliseinä ilman Kaapelihyllyjen jatkokappaletyyppi Painolukitus Koko 125x75x3000 Korkeus 4,92 in Korkeus 125 mm Kuormitustestityyppi IEC 61537 mukaisesti tyyppi II Langan halkaisija 3,9 mm Liittimen malli integroitu jatkokappale Materiaali teräs, ruostumaton 1.4401 Mitta A 96 mm Mitta B 75 mm Mitta C 38 mm Mitta H 125 mm Palonkestävyys ei Pinta kirkas, jälkikäsitelty Pitkän kannatusvälin malli ei Pituus 3000 mm Pohjamitta 75 mm Pohjamitta 2,95 in Profiilimuoto G-muoto Ruostumaton teräs, peitattu kyllä Ruuviton liitin kyllä Tukiväli 1,0 m 0,6 kN/m Tukiväli 1,5 m 0,35 kN/m Tukiväli 2,0 m 0,3 kN/m Tukiväli 2,5 m 0,25 kN/m Väri ruostumaton teräs - Kaikki tyypit
-
Asennustarvikkeet
Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Jatkokappale A4
GSV 34 A4 1465208 6016648 20 Kappale
Seinä-/keskikannake A4
WB GR A4 ----- 6017164 20 Kappale - Lataukset
-
