G-lankahylly Magic®125 G
Tuotenro 6005541 | EAN-numero 4012195686453 | Sähkönro 1464764
- Tuotteen kuvaus
-

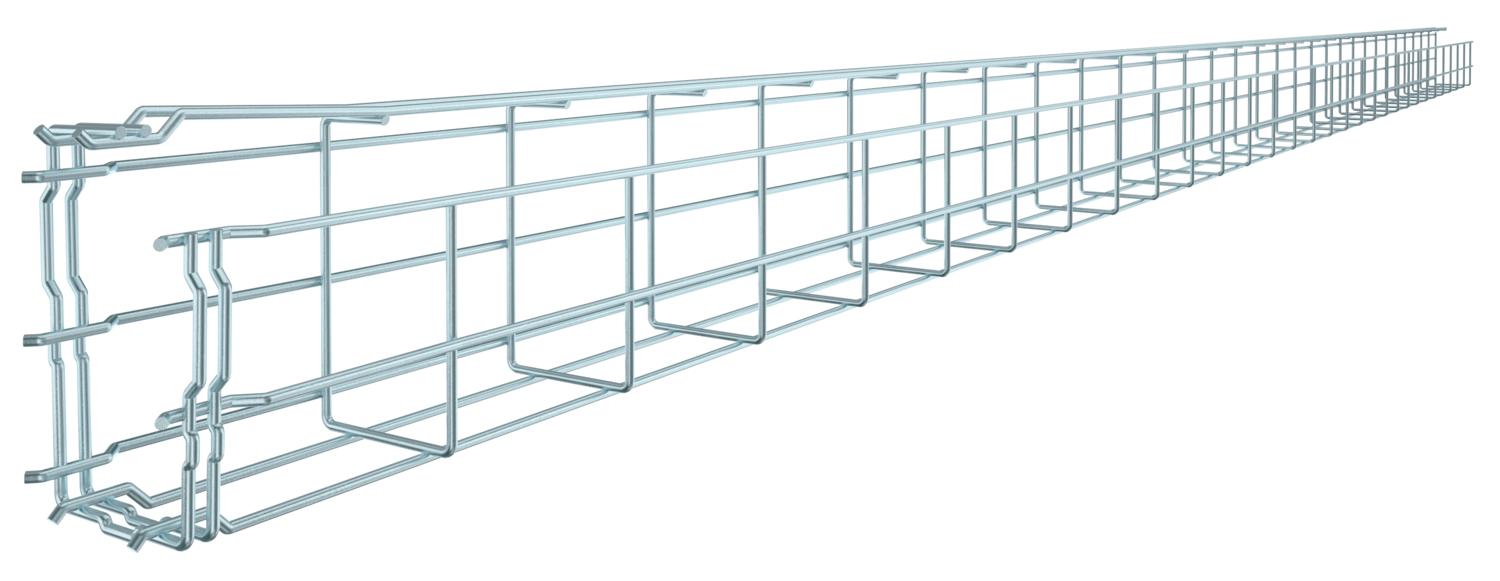

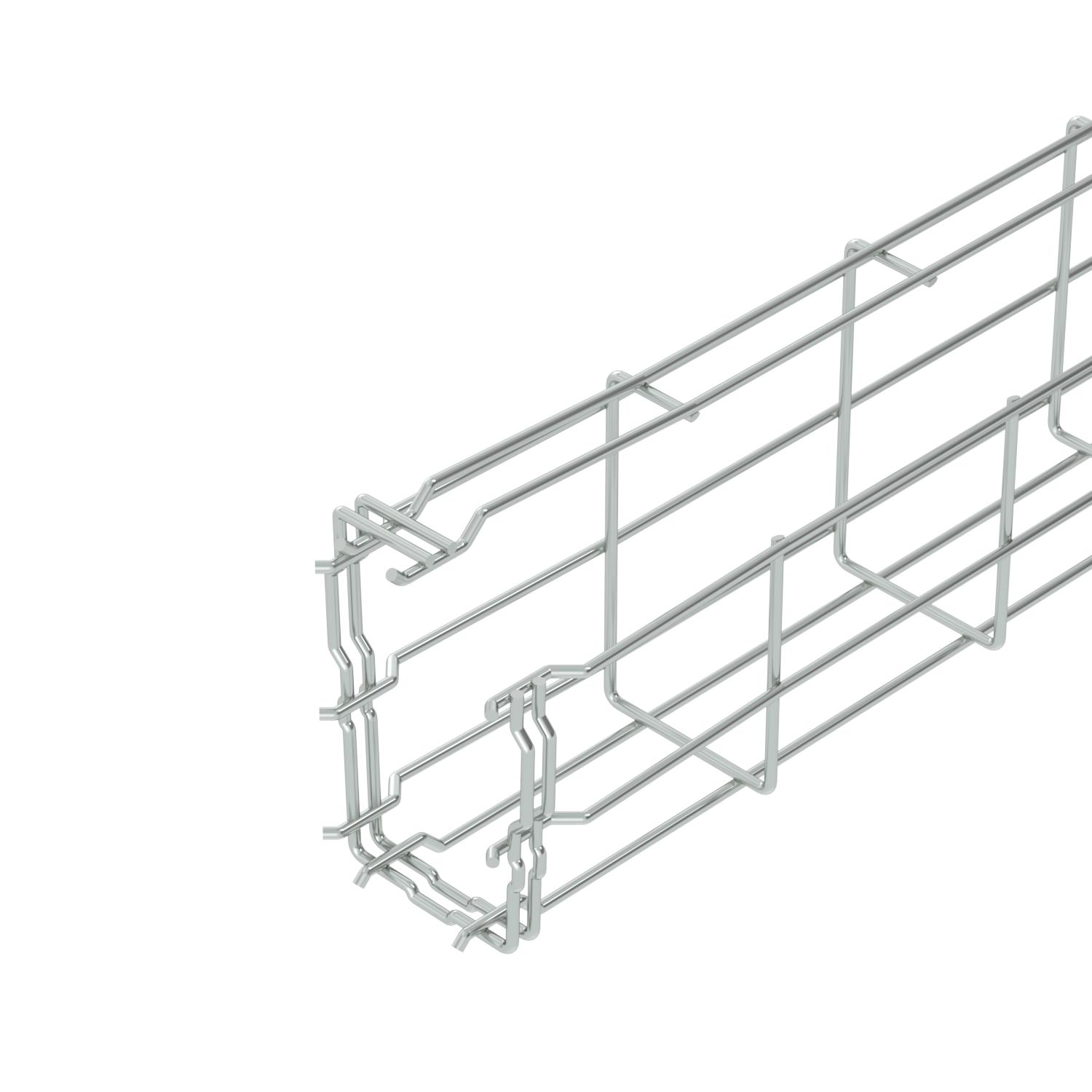

Tuotteen kuvausLankahylly, G-muoto pistehitsatuilla teräslangoilla, eri sivun korkeuksilla ja leveyksillä.
Suora seinä- ja kattoasennus mahdollinen. Eri asennustapojen kuormitustiedot ovat pyynnöstä saatavilla.
Sähkömagneettinen suojaus 15 dB.
-
- Tekniset tiedot
-
Tekniset tiedot

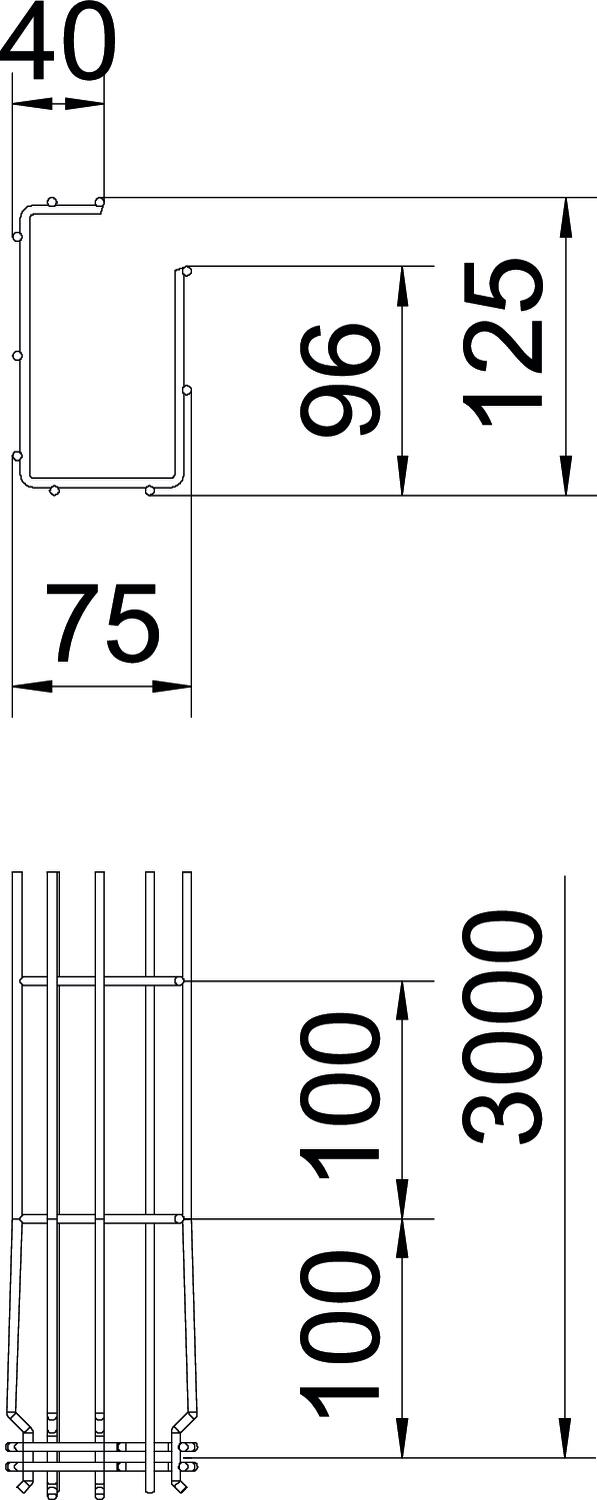

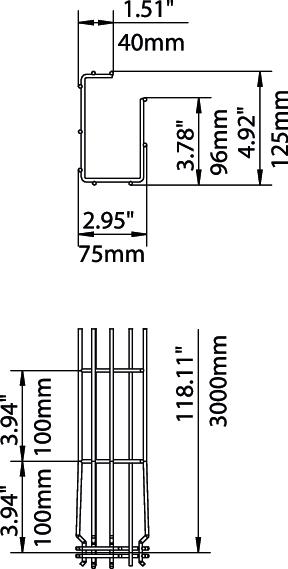

CO₂-jalanjälki (GWP) kehdosta portille 2,0574 kg CO₂e / 1 Metri Hyötypoikkipinta 61 cm² Hyötypoikkipinta 6100 mm² Integroitu väliseinä ilman Kaapelihyllyjen jatkokappaletyyppi Painolukitus Koko 125x75x3000 Korkeus 4,92 in Korkeus 125 mm Kuormitustestityyppi IEC 61537 mukaisesti tyyppi II Langan halkaisija 3,9 mm Liittimen malli integroitu jatkokappale Materiaali teräs Mitta A 96 mm Mitta B 75 mm Mitta C 38 mm Mitta H 125 mm Palonkestävyys ei Pinta galvaanisesti sinkitty Pitkän kannatusvälin malli ei Pituus 3000 mm Pohjamitta 75 mm Pohjamitta 2,95 in Profiilimuoto G-muoto Ruostumaton teräs, peitattu ei Ruuviton liitin kyllä Tukiväli 1,0 m 0,6 kN/m Tukiväli 1,5 m 0,35 kN/m Tukiväli 2,0 m 0,3 kN/m Tukiväli 2,5 m 0,25 kN/m Väri sinkki - Kaikki tyypit
-
Asennustarvikkeet
Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Jatkokappale FT
GSV 34 FT 1462305 6016634 20 Kappale
Seinä- ja keskikannake FT
WB GR FT 1416051 6017160 20 Kappale - Lataukset
-
Tietolehti G-GRM 125 75 G / 6005541 , 0.25MB , pdfJohdanto KTS Kabeltragsysteme , 1.61MB , pdfLuettelo Kabeltragsysteme , 45.23MB , pdfEU-vaatimustenmukaisuusvakuutus G-GRM 125 75 G / 6005541 , 0.16MB , pdfUK-vaatimustenmukaisuusvakuutus G-GRM 125 75 G / 6005541 , 0.14MB , pdfREACH Vaatimustenmukaisuusvakuutus G-GRM 125 75 G / 6005541 , 0.12MB , pdfRoHS Vaatimustenmukaisuusvakuutus G-GRM 125 75 G / 6005541 , 0.12MB , pdfYmpäristölausunto Umweltproduktdeklaration (EPD) , 1.48MB , pdfValintaohje GR-Magic® , 2.00MB , pdfAsennusohjeet General information on the mounting , 2.61MB , pdfAsennusohjeet Asennusohje Lankahyllyt , 9.52MB , pdf
