G-lankahylly Magic®150 A2
Tuotenro 6005559 | EAN-numero 4012195686507 | Sähkönro 1464783
- Tuotteen kuvaus
-

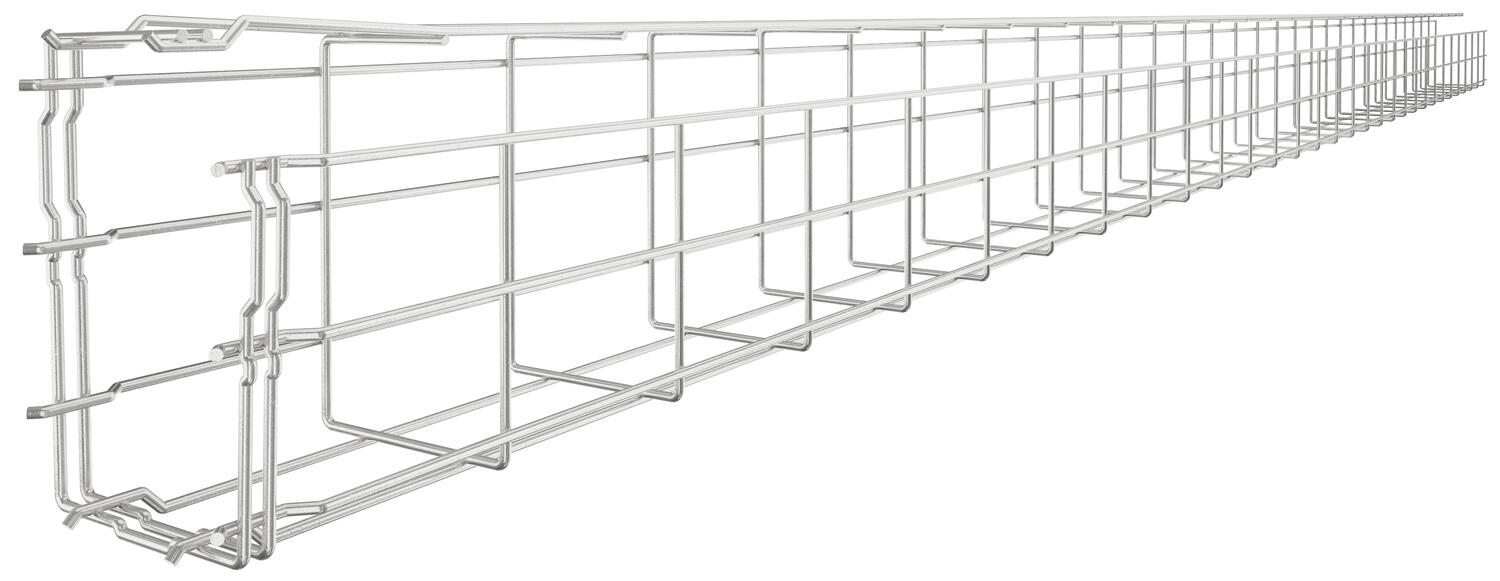

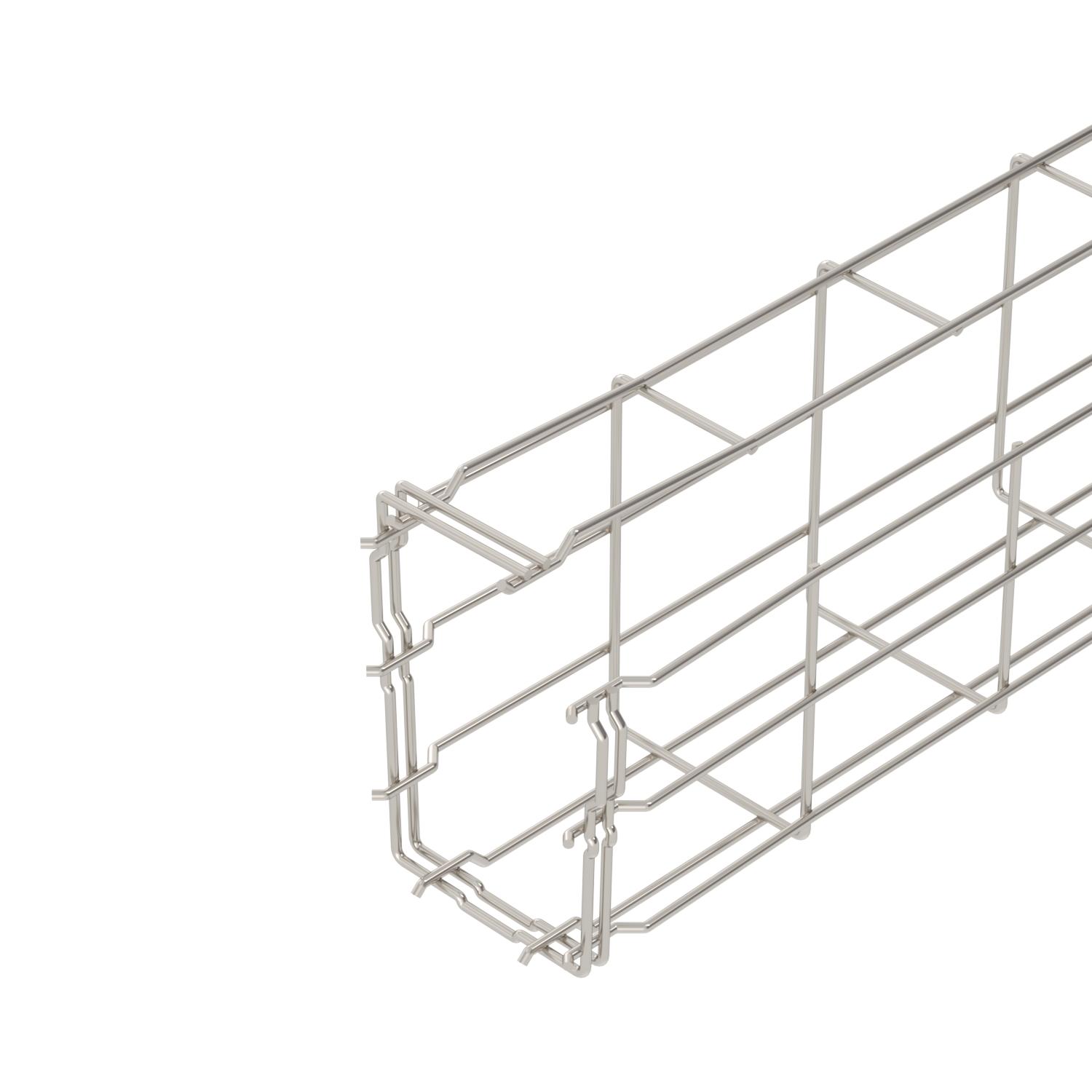

Tuotteen kuvausLankahylly, G-muoto pistehitsatuilla teräslangoilla, eri sivun korkeuksilla ja leveyksillä.
Suora seinä- ja kattoasennus mahdollinen. Eri asennustapojen kuormitustiedot ovat pyynnöstä saatavilla.
Sähkömagneettinen suojaus 15 dB.
-
- Tekniset tiedot
-
Tekniset tiedot

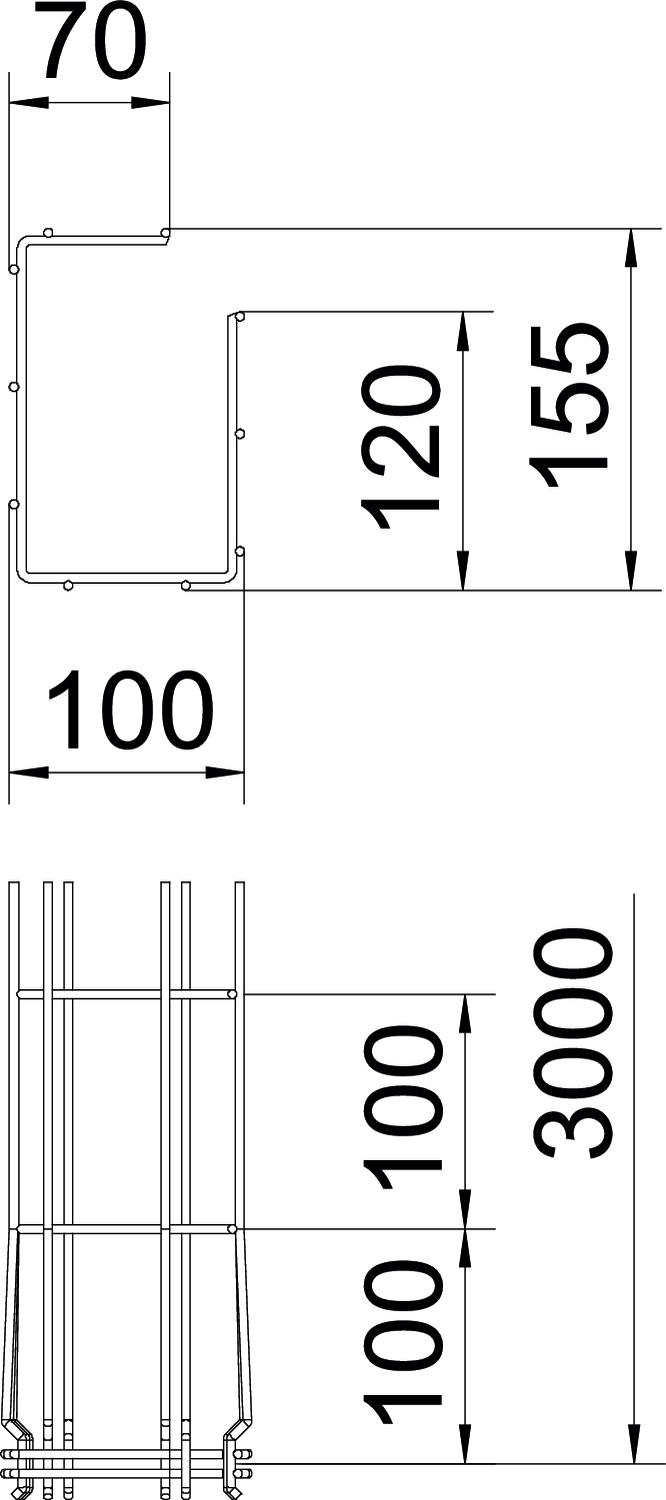

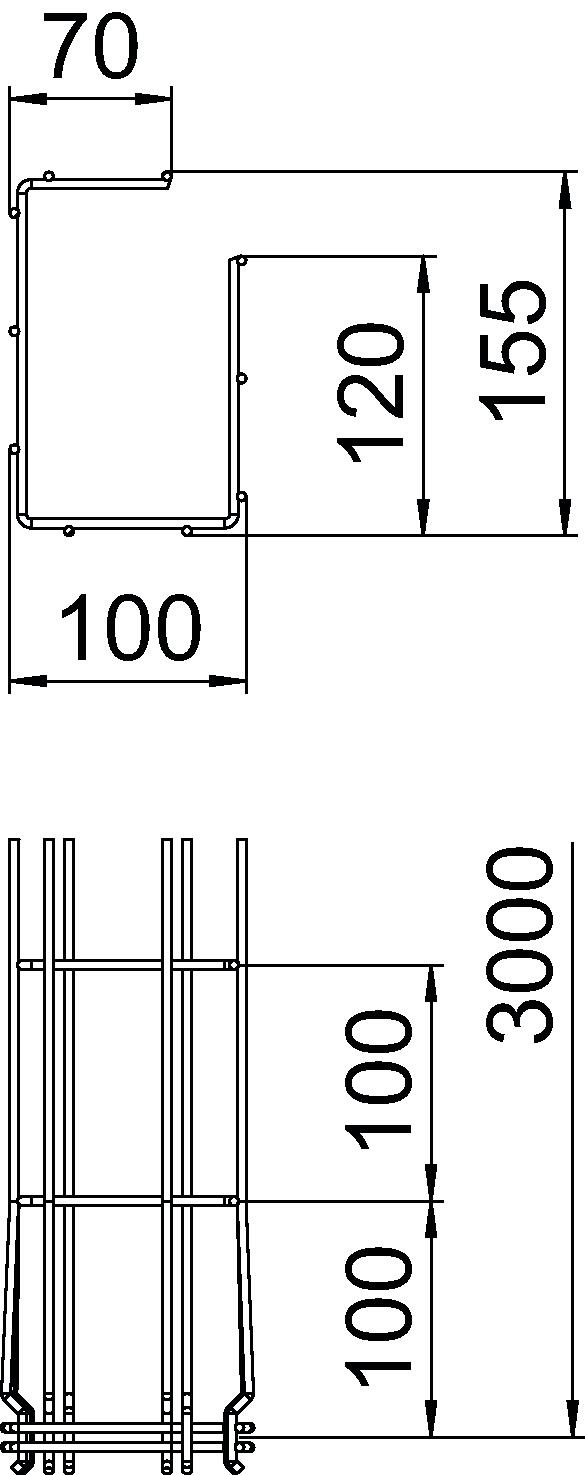

CO₂-jalanjälki (GWP) kehdosta portille 6,4222 kg CO₂e / 1 Metri Hyötypoikkipinta 10700 mm² Hyötypoikkipinta 107 cm² Integroitu väliseinä ilman Kaapelihyllyjen jatkokappaletyyppi Painolukitus Koko 150x100x3000 Korkeus 5,91 in Korkeus 150 mm Kuormitustestityyppi IEC 61537 mukaisesti tyyppi II Langan halkaisija 3,9 mm Liittimen malli integroitu jatkokappale Materiaali teräs, ruostumaton 1.4301 Mitta A 120 mm Mitta B 100 mm Mitta C 68 mm Mitta H 155 mm Palonkestävyys ei Pinta kirkas, jälkikäsitelty Pitkän kannatusvälin malli ei Pituus 3000 mm Pohjamitta 100 mm Pohjamitta 3,94 in Profiilimuoto G-muoto Ruostumaton teräs, peitattu kyllä Ruuviton liitin kyllä Tukiväli 1,0 m 0,6 kN/m Tukiväli 1,5 m 0,5 kN/m Tukiväli 2,0 m 0,35 kN/m Tukiväli 2,5 m 0,3 kN/m Väri ruostumaton teräs - Kaikki tyypit
-
Asennustarvikkeet
Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Jatkokappale A2
GSV 34 A2 1464730 6016642 20 Kappale
Seinä-/keskikannake A4
WB GR A4 ----- 6017164 20 Kappale - Lataukset
-
