G-lankahylly Magic®150 A4
Tuotenro 6005574 | EAN-numero 4012195771654
- Tuotteen kuvaus
-

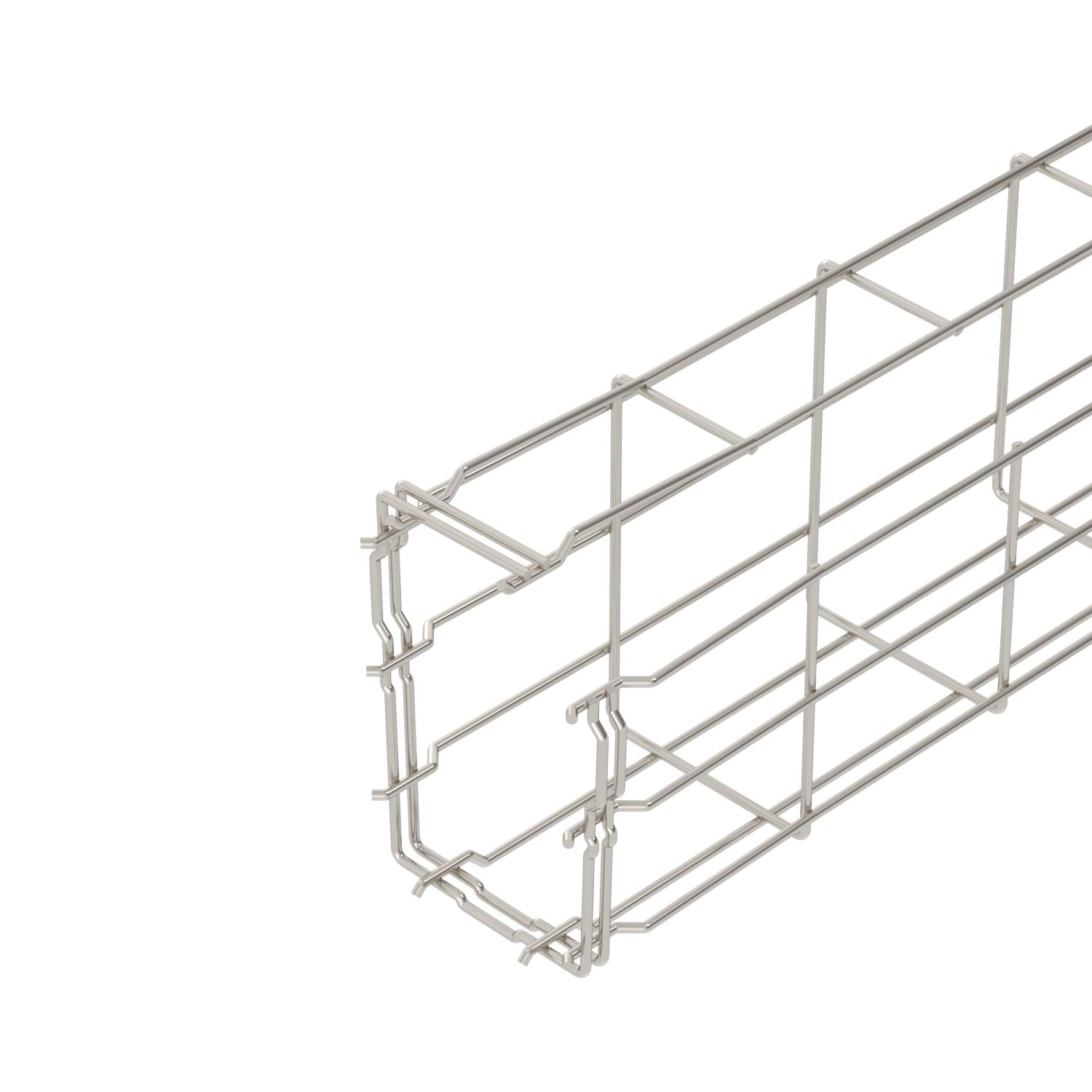

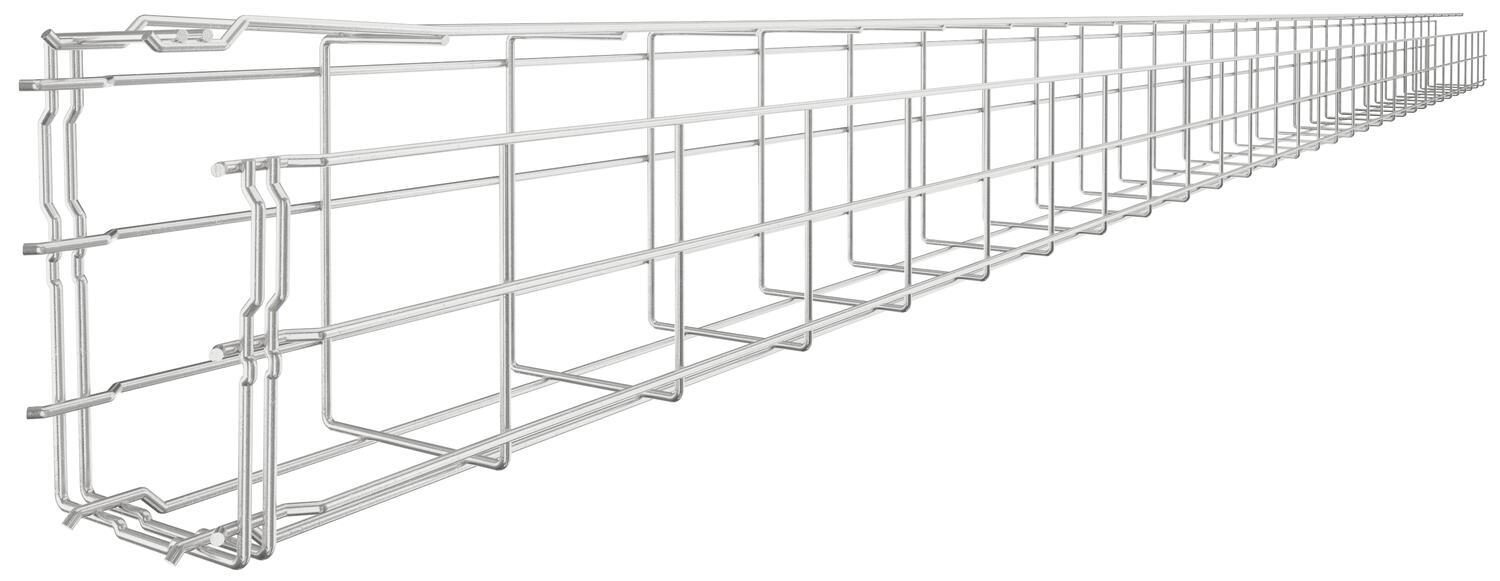

Tuotteen kuvausLankahylly, G-muoto pistehitsatuilla teräslangoilla, eri sivun korkeuksilla ja leveyksillä.
Suora seinä- ja kattoasennus mahdollinen. Eri asennustapojen kuormitustiedot ovat pyynnöstä saatavilla.
Sähkömagneettinen suojaus 15 dB.
-
- Tekniset tiedot
-
Tekniset tiedot

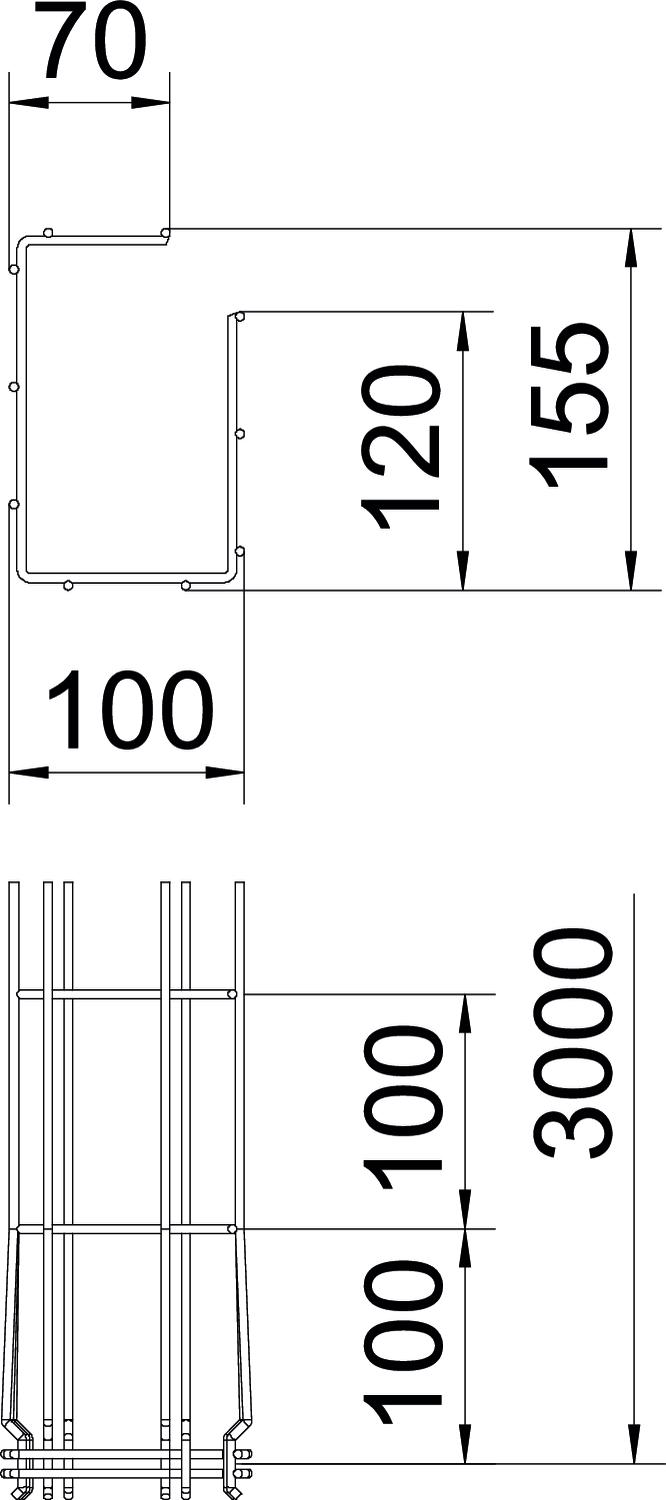

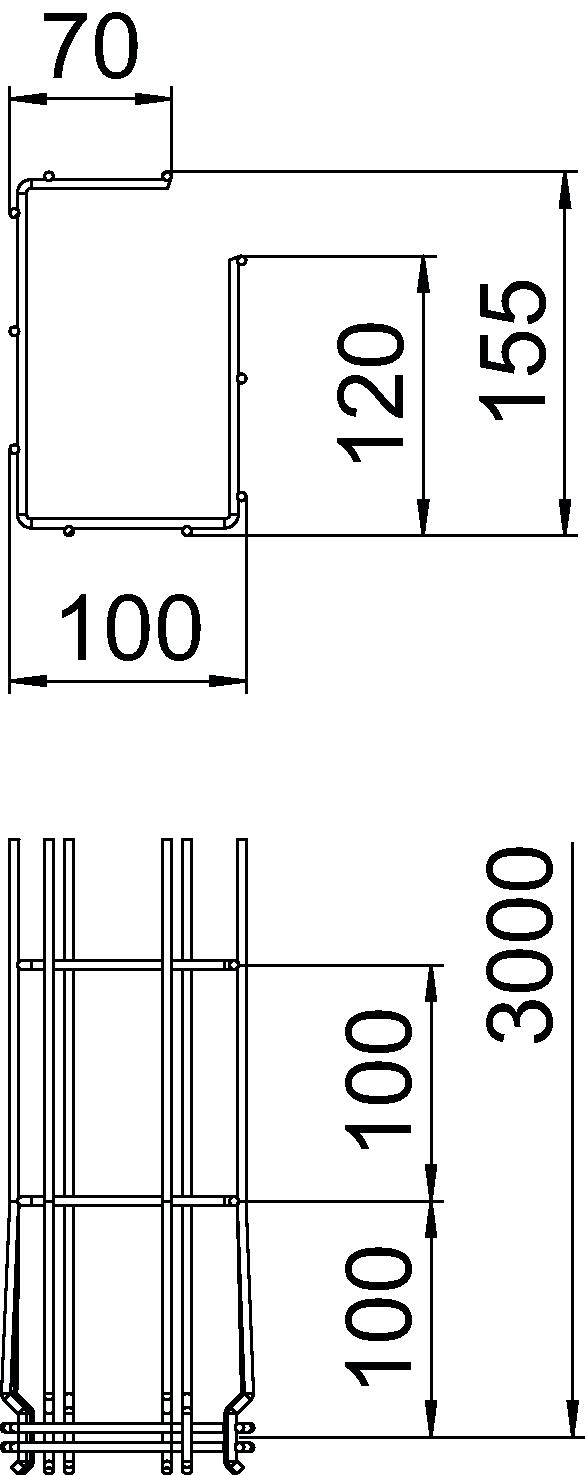

CO₂-jalanjälki (GWP) kehdosta portille 6,3739 kg CO₂e / 1 Metri Hyötypoikkipinta 107 cm² Hyötypoikkipinta 10700 mm² Integroitu väliseinä ilman Kaapelihyllyjen jatkokappaletyyppi Painolukitus Koko 150x100x3000 Korkeus 150 mm Korkeus 5,91 in Kuormitustestityyppi IEC 61537 mukaisesti tyyppi II Langan halkaisija 3,9 mm Liittimen malli integroitu jatkokappale Materiaali teräs, ruostumaton 1.4401 Mitta A 120 mm Mitta B 100 mm Mitta C 68 mm Mitta H 155 mm Palonkestävyys ei Pinta kirkas, jälkikäsitelty Pitkän kannatusvälin malli ei Pituus 3000 mm Pohjamitta 100 mm Pohjamitta 3,94 in Profiilimuoto G-muoto Ruostumaton teräs, peitattu kyllä Ruuviton liitin kyllä Tukiväli 1,0 m 0,6 kN/m Tukiväli 1,5 m 0,5 kN/m Tukiväli 2,0 m 0,35 kN/m Tukiväli 2,5 m 0,3 kN/m Väri ruostumaton teräs - Kaikki tyypit
-
Asennustarvikkeet
Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Jatkokappale A4
GSV 34 A4 1465208 6016648 20 Kappale
Seinä-/keskikannake A4
WB GR A4 ----- 6017164 20 Kappale - Lataukset
-
