G-lankahylly Magic®150 G
Tuotenro 6005544 | EAN-numero 4012195686460 | Sähkönro 1464766
- Tuotteen kuvaus
-

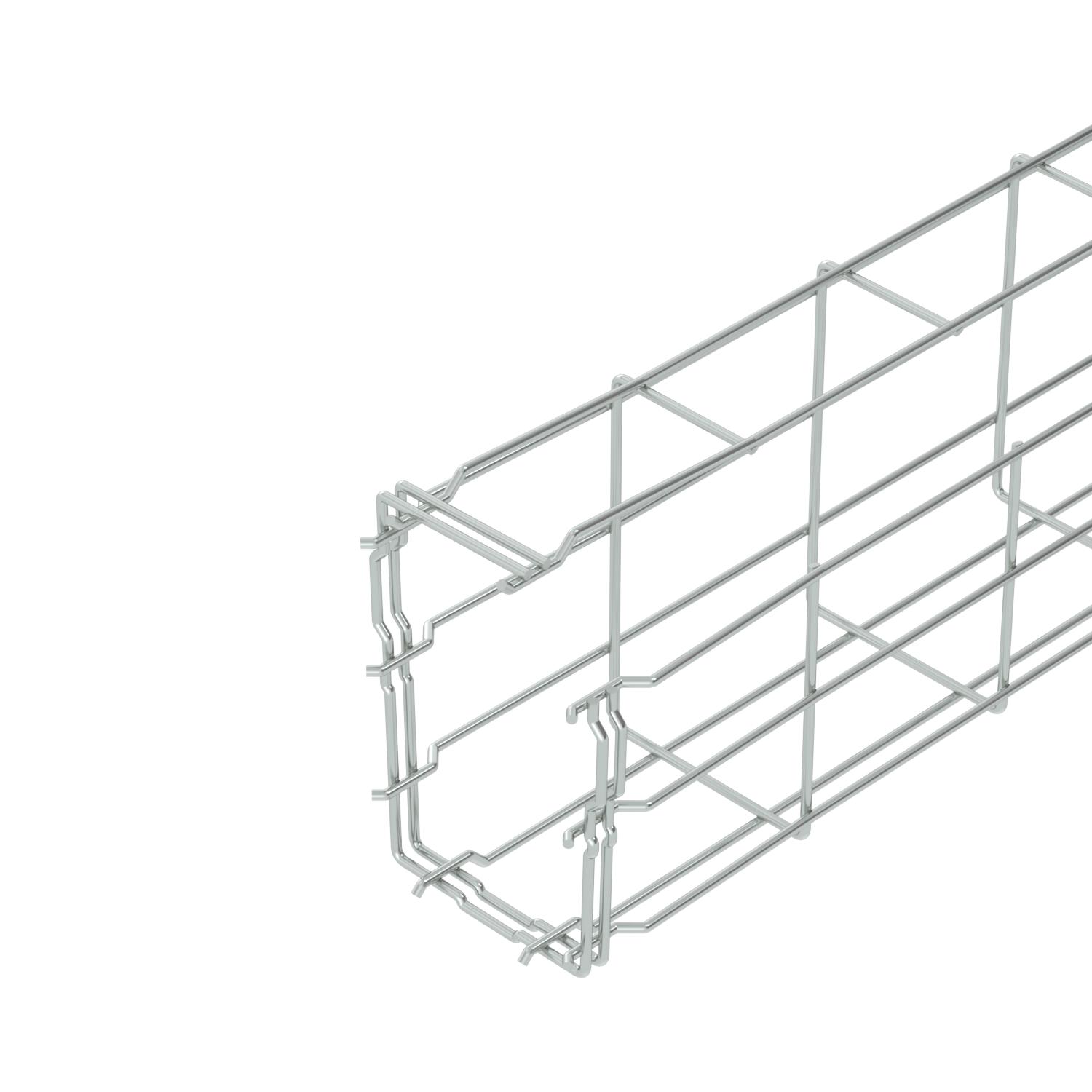

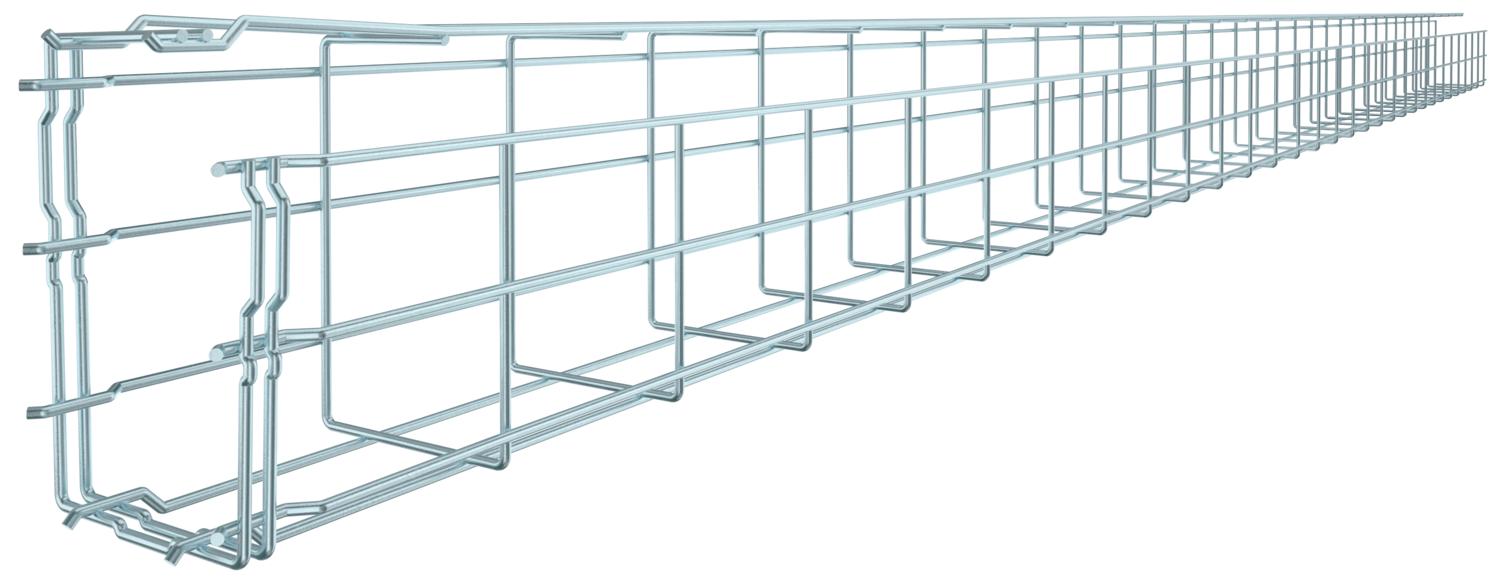

Tuotteen kuvausLankahylly, G-muoto pistehitsatuilla teräslangoilla, eri sivun korkeuksilla ja leveyksillä.
Suora seinä- ja kattoasennus mahdollinen. Eri asennustapojen kuormitustiedot ovat pyynnöstä saatavilla.
Sähkömagneettinen suojaus 15 dB.
-
- Tekniset tiedot
-
Tekniset tiedot

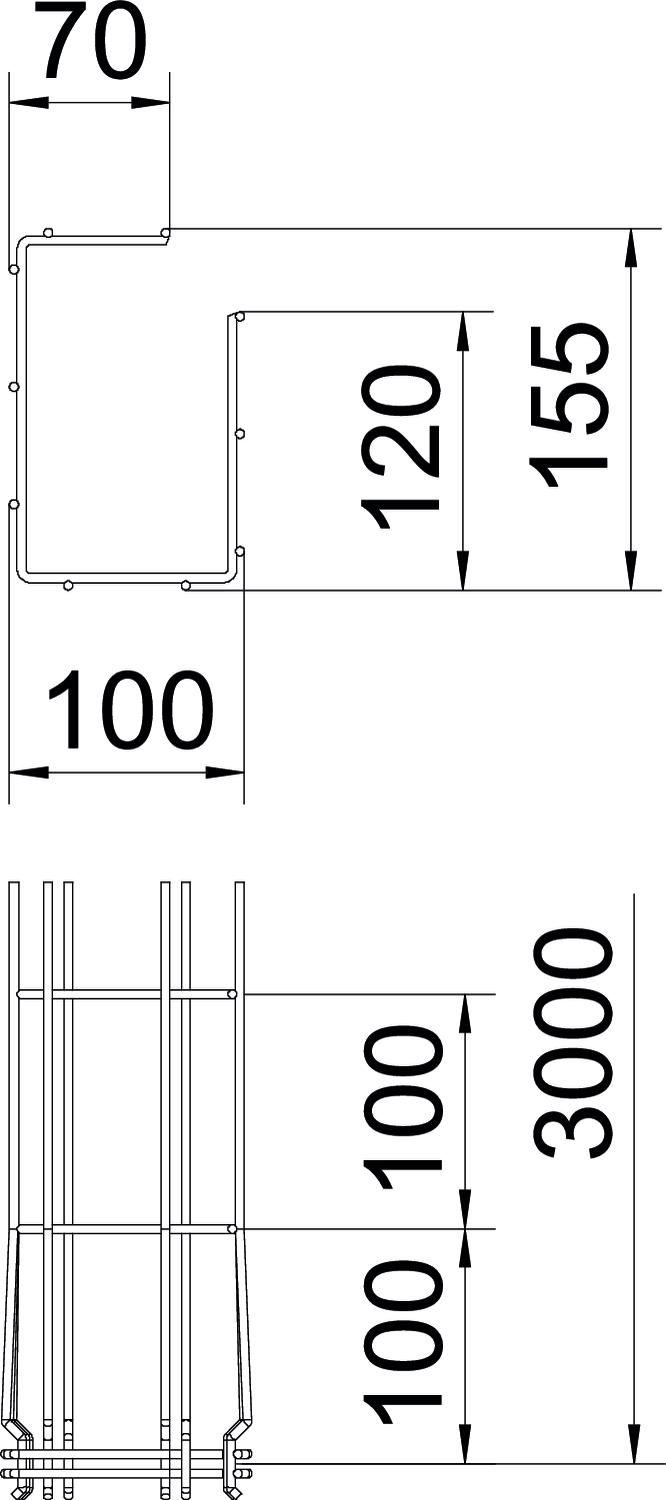

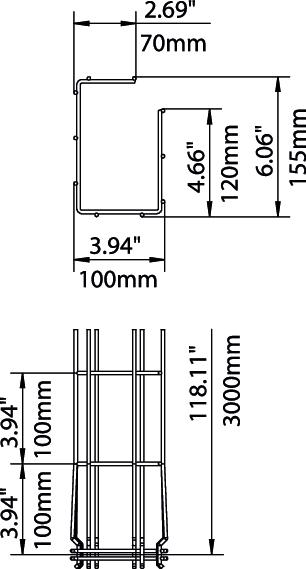

CO₂-jalanjälki (GWP) kehdosta portille 2,3738 kg CO₂e / 1 Metri Hyötypoikkipinta 107 cm² Hyötypoikkipinta 10700 mm² Integroitu väliseinä ilman Kaapelihyllyjen jatkokappaletyyppi Painolukitus Koko 150x100x3000 Korkeus 5,91 in Korkeus 150 mm Kuormitustestityyppi IEC 61537 mukaisesti tyyppi II Langan halkaisija 3,9 mm Liittimen malli integroitu jatkokappale Materiaali teräs Mitta A 120 mm Mitta B 100 mm Mitta C 68 mm Mitta H 155 mm Palonkestävyys kyllä Pinta galvaanisesti sinkitty Pitkän kannatusvälin malli ei Pituus 3000 mm Pohjamitta 100 mm Pohjamitta 3,94 in Profiilimuoto G-muoto Ruostumaton teräs, peitattu ei Ruuviton liitin kyllä Tukiväli 1,0 m 0,6 kN/m Tukiväli 1,5 m 0,5 kN/m Tukiväli 2,0 m 0,35 kN/m Tukiväli 2,5 m 0,3 kN/m Väri sinkki - Kaikki tyypit
-
Asennustarvikkeet
Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Jatkokappale FT
GSV 34 FT 1462305 6016634 20 Kappale

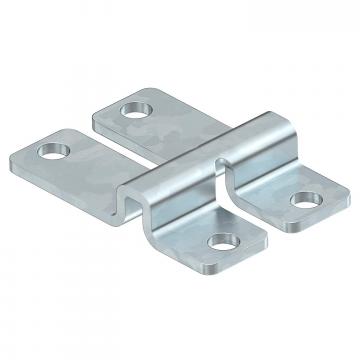

Seinä- ja keskikannake FT
WB GR FT 1416051 6017160 20 Kappale - Lataukset
-
Tietolehti G-GRM 150 100 G / 6005544 , 0.22MB , pdfJohdanto KTS Kabeltragsysteme , 1.61MB , pdfLuettelo Kabeltragsysteme , 45.23MB , pdfEU-vaatimustenmukaisuusvakuutus G-GRM 150 100 G / 6005544 , 0.16MB , pdfREACH Vaatimustenmukaisuusvakuutus G-GRM 150 100 G / 6005544 , 0.12MB , pdfRoHS Vaatimustenmukaisuusvakuutus G-GRM 150 100 G / 6005544 , 0.12MB , pdfYmpäristölausunto Umweltproduktdeklaration (EPD) , 1.48MB , pdfValintaohje GR-Magic® , 2.00MB , pdfAsennusohjeet General information on the mounting , 2.61MB , pdfAsennusohjeet Asennusohje Lankahyllyt , 9.52MB , pdf
