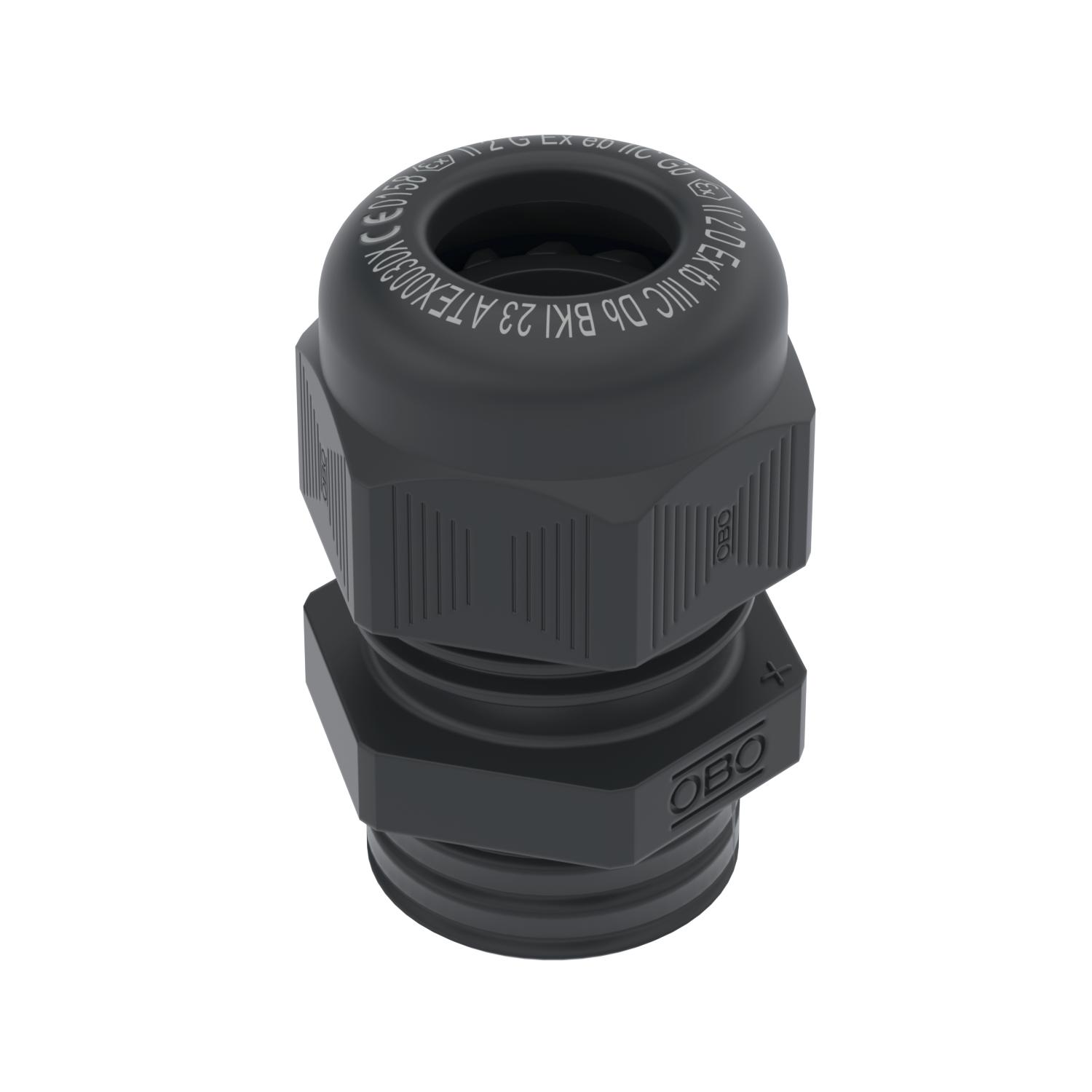

Holkkitiiviste, EX-suojattu, metrinen kierre, musta
Tuotenro 2050323 | EAN-numero 4012195594734 | Sähkönro 1711292
- Tuotteen kuvaus
-
Tuotteen kuvaus
Kaapelin holkkitiiviste EY-rakennemallihyväksynnällä kojeille ja suojajärjestelmille, joita tarkoituksensa mukaisesti käytetään räjähdysvaarallisilla alueilla. Normi 94/9/EY, EY-rakennemallihyväksynnän numero: PTB 99 ATEX 3112X ja ... 3113X.
Metrisellä kierteellä IEC 423 mukaan. Luja holkkitiiviste suurella tiivistysalueella sekä vedonpoistimella ja vääntösuojalla vaativaan tiivistykseen.
Tiiviste kloropreeni-/nitriilikumia, pursotettu tiivistyshuuli, sen vuoksi ei tarvita kierteen tiivistettä, VDE-sertifioitu, suojausluokka IP 68 5 bar.
-
- Tekniset tiedot
-
Tekniset tiedot

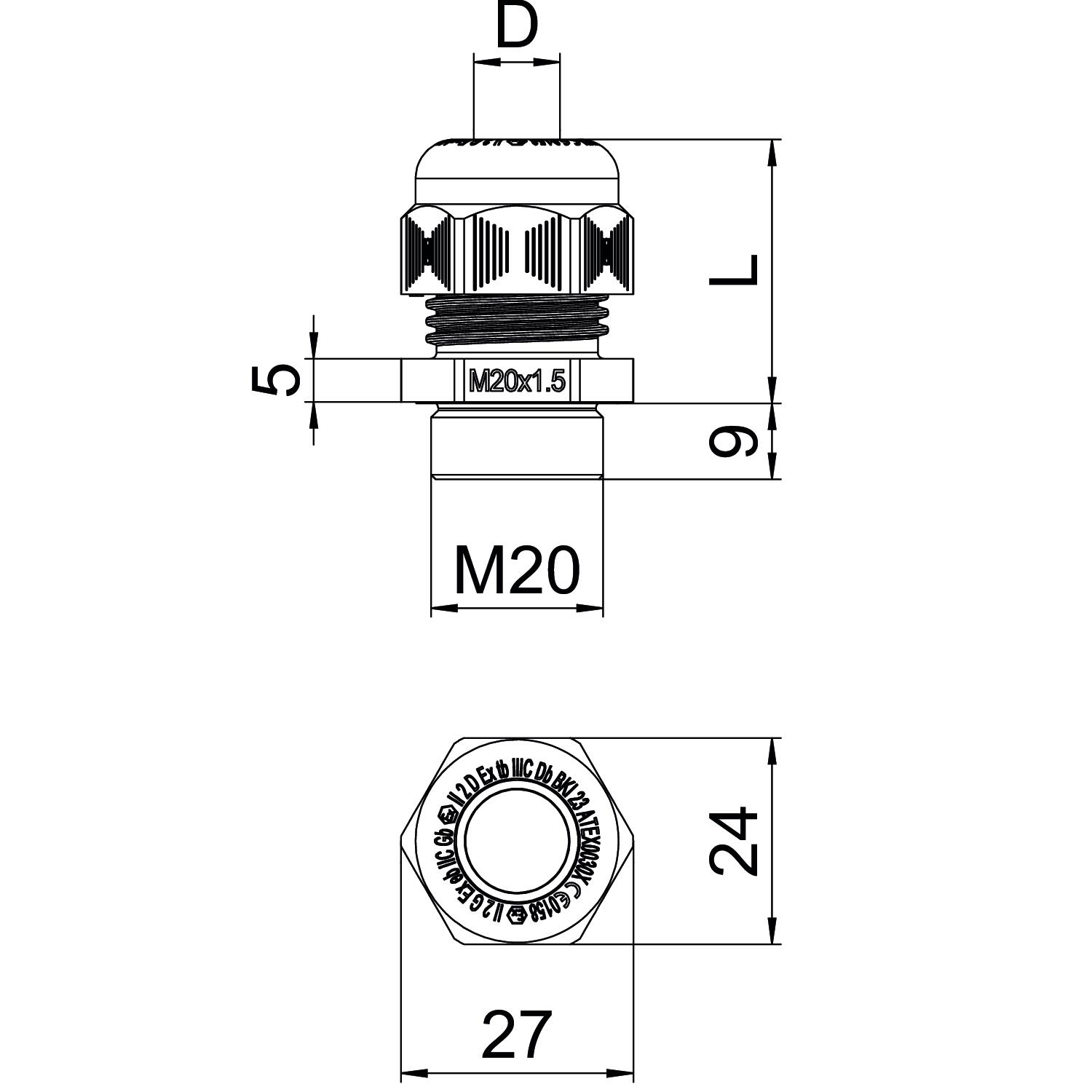

Avainkoko 24 Epävakaa kiristysmomentti 4 Nm Ex-alueelle yes Ex-vyöhykkeelle, kaasu 1, 2 Ex-vyöhykkeelle, pöly 21, 22 Halkaistava holkkitiiviste ei Halogeeniton kyllä Iskunkestävä ei Käyttöalueen lämpötila maks. 40 °C Käyttöalueen lämpötila min. -10 °C Kierre M20 x 1,5 Kierretyyppi metrinen Kierteen nimelliskoko 20 Kierteen nousu 1,5 mm Kierteen pituus 9 mm Koko M20 Kotelointiluokka IP68 Kuusiokanta, kulmamitta 27 mm Lasikuituvahvisteinen ei Malli suora Materiaali Polyamidii Mitta E 27 mm Mitta G M20 mm Mitta L maks. 30 mm Mitta L min. 23 mm Mitta L1 9 mm Mitta L2 5 mm Mitta L3 18 mm Nauhakaapelin holkkitiiviste ei räjähdyksenkestävä kyllä Taipumissuoja ei Tiivistetyyppi Tiivisterengas Tiivistysalue D maks. 12 mm Tiivistysalue D min. 7 mm Useita tiivisteitä ei Väri musta Vastamutterilla ei Vedonpoistomahdollisuus ei - Kaikki tyypit
-
Kaikki tyypit
