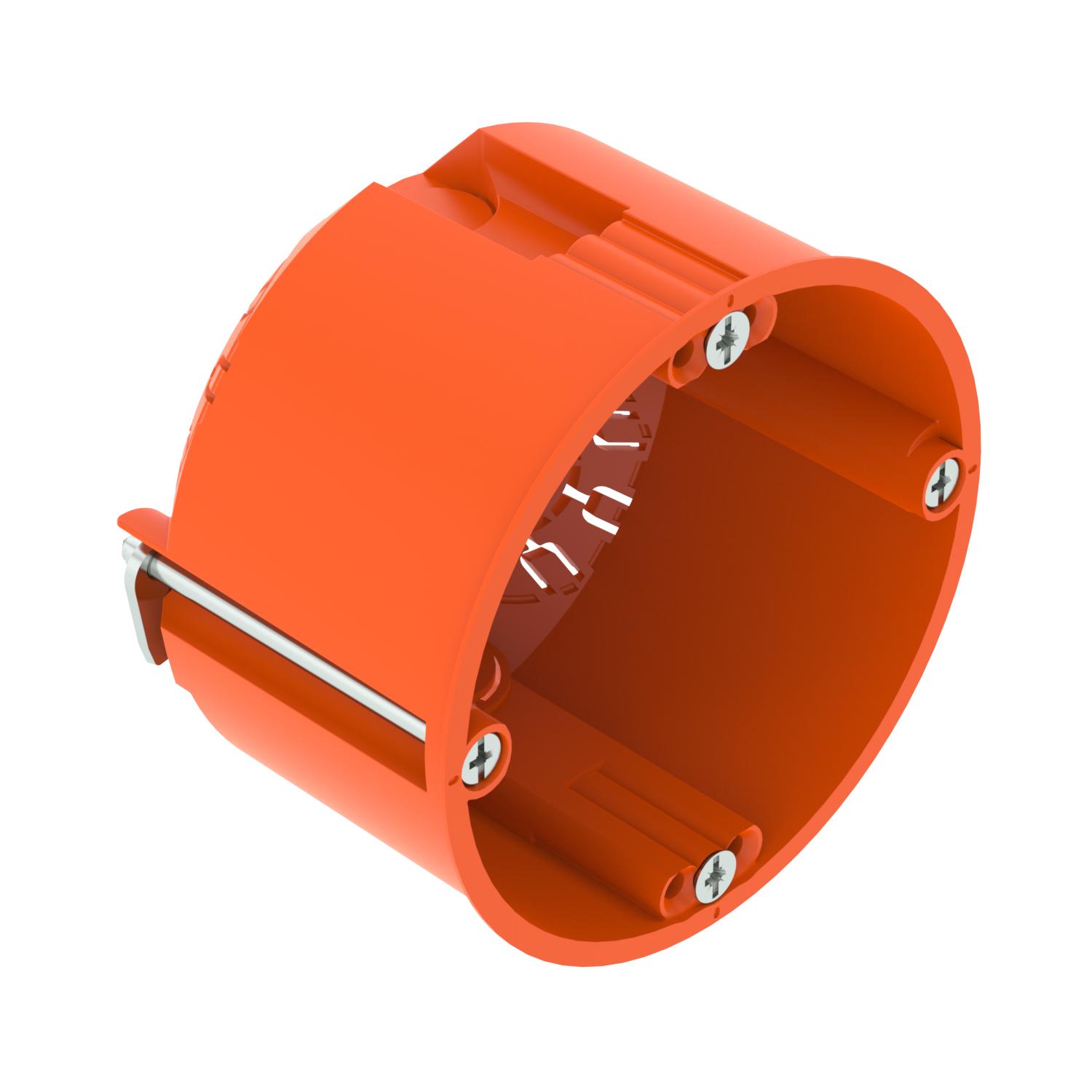

HW Levyseinäkojerasia 47
Tuotenro 2003802 | EAN-numero 4012196687077
- Tuotteen kuvaus
-
Tuotteen kuvausLevyseinäkojerasia, asennus levyseiniin vähintään 47 mm asennussyvyydelle ja levyn paksuudella 5–40 mm.
• 2 x 3 kiinnitysholkkia ruuveille
• kojeruuvit, kiinnityslaatat
• 2 läpivientiä asennusputkille Ø 20 ja 25 mm
• 2 läpivientiä NYM-kaapeleille 3 x 1,5 mm
• 2 läpivientiä NYM-kaapeleille 3 x 2,5 mm² tai 5 x 1,5 mm²
• Yhdistäminen muihin kojerasioihin liitosholkin avulla, tyyppi ZH 11-V
Toimituksen mukana: 10 liitosholkkia, tyyppi ZH 11-V
Testattu DIN EN 60670-1, DIN EN 60670-22 ja DIN 49073-1 mukaisesti.
-
- Tekniset tiedot
-
Tekniset tiedot

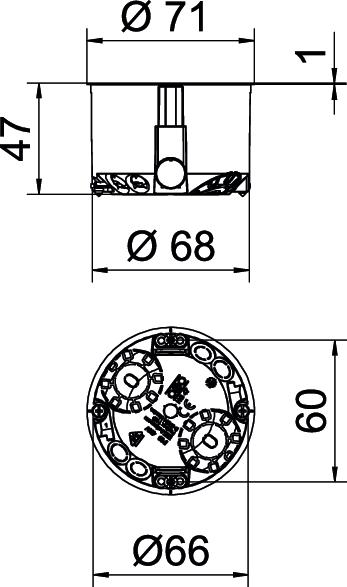

asennusputken halkaisijalle 20/25 mm Asennusputkien läpiviennit Ø 20 / 25 mm 2 Asennustyyppi_ NYM-kaapelit, tietoverkkojohdot ja aallotetut asennusputket CO₂-jalanjälki (GWP) kehdosta portille 0,092 kg CO₂e / 1 Kappale Halkaisija 68 mm Halogeeniton kyllä Ilmatiivis ei Iskunkestävä kyllä itsesammuva VDE 0471/IEC 60695-2-11 mukaan, testauslämpötila 850 °C Johtojen läpiviennit 3 x 1,5 mm² 2 Johtojen läpiviennit 3 x 2,5 mm² / 5 x 1,5 mm² 2 Johtojen läpiviennit pienjännitteelle 2 Jyrsinreiän halkaisija 68 mm Kannen kiinnitys Ruuvit Kansi ilman Kojeiden kiinnitys Ruuvit Koko Ø68mm, H47mm Korkeus 47 mm Kotelointiluokka IP30 Kotelon läpivientitapa Murrettava aukkoaihio Materiaali polypropeeni Mitoitusjännite 400 V Muoto pyöreä Nimellispoikkipinta maks. 2,5 mm² Nimellispoikkipinta min. 1,5 mm² Nysät Liitosistukka Ruuveilla kyllä Sisäänvientien lukumäärä 6 Sisäkkeiden lukumäärä 1 Sopii levyn paksuudelle maks. 40 mm Sopii levyn paksuudelle min. 5 mm Väri oranssi - Kaikki tyypit
