HW Levyseinäkojerasia elektroniikalle 61, ilmatiivis
Tuotenro 2003826 | EAN-numero 4012196865499
- Tuotteen kuvaus
-

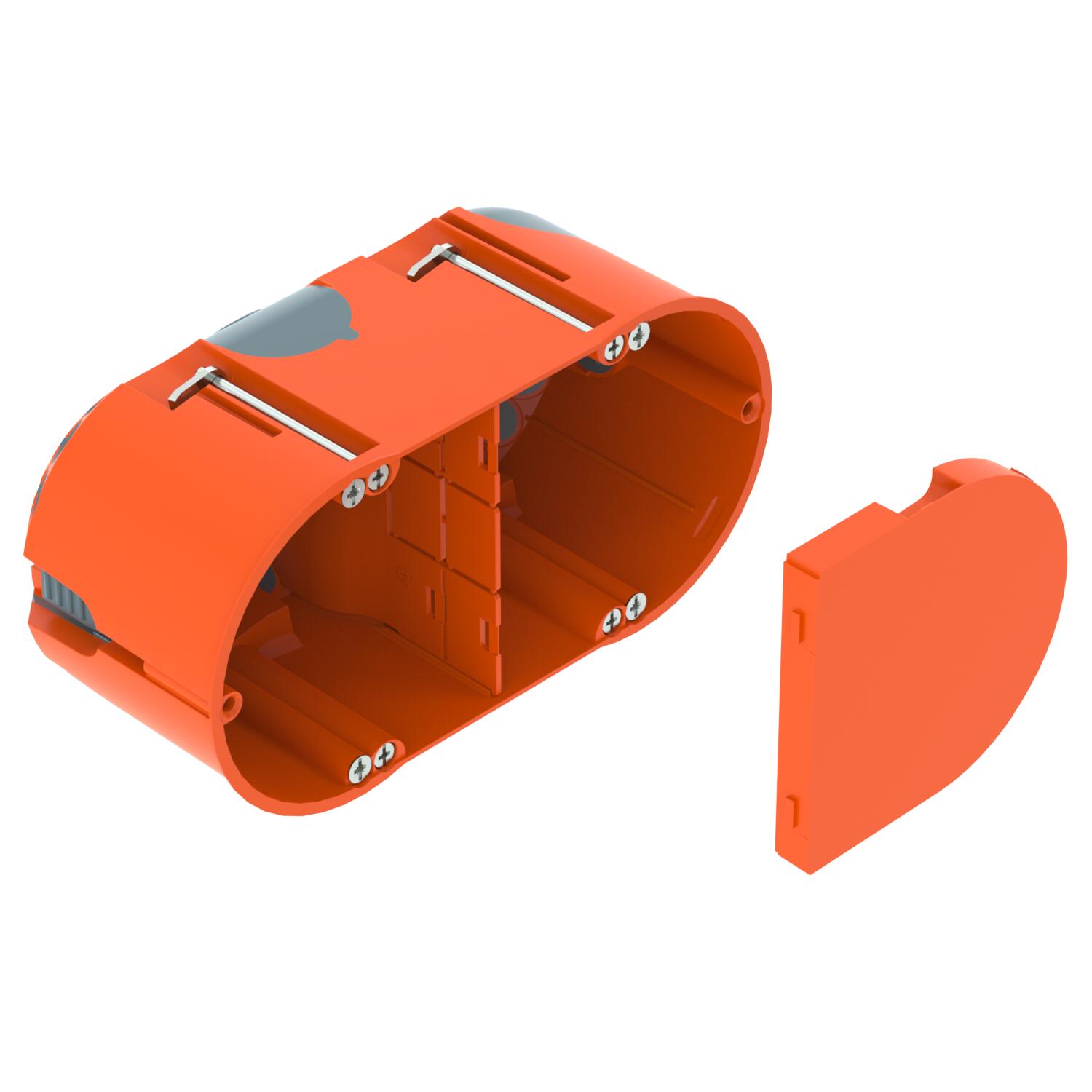

Tuotteen kuvausLevyseinäkojerasia elektroniikalle kalvotiivisteillä, kannella ja väliseinällä, asennus levyseiniin vähintään 61 mm asennussyvyydelle ja levyn paksuudella 5–40 mm.
• 6 kiinnitysholkkia ruuveille
• kojeruuvit, kiinnityslaatat
• 4 läpivientiä asennusputkille Ø 20 ja 25 mm
• 4 läpivientiä NYM-kaapeleille 3 x 1,5 mm²
• 2 läpivientiä NYM-kaapeleille 3 x 2,5 mm² tai 5 x 1,5 mm²
• 2 läpivientiä NYM-kaapeleille 5 x 2,5 mm² tai 7 x 1,5 mm²
• Ilmatiivis yhdistäminen muihin kojerasioihin liitosholkin avulla, tyyppi ZH 11-V
Testattu DIN EN 60670-1, DIN EN 60670-22 ja DIN 49073-1 mukaisesti.
-
- Tekniset tiedot
-
Tekniset tiedot

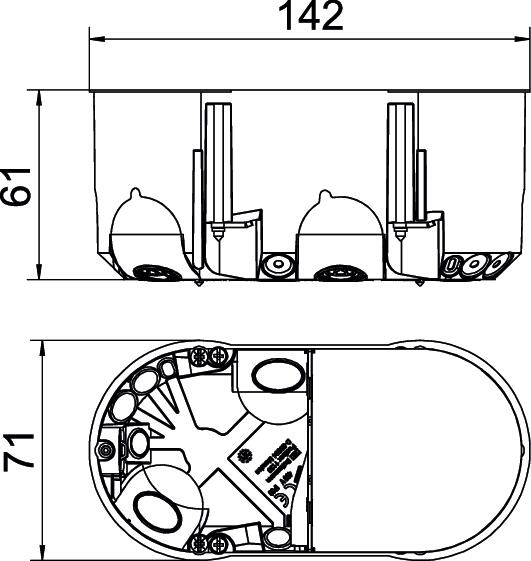

asennusputken halkaisijalle 20/25 mm Asennusputkien läpiviennit Ø 20 / 25 mm 4 CO₂-jalanjälki (GWP) kehdosta portille 0,2966 kg CO₂e / 1 Kappale Halogeeniton kyllä Ilmatiivis kyllä Iskunkestävä kyllä itsesammuva VDE 0471/IEC 60695-2-11 mukaan, testauslämpötila 850 °C Johtojen läpiviennit 3 x 1,5 mm² 4 Johtojen läpiviennit 3 x 2,5 mm² / 5 x 1,5 mm² 2 Johtojen läpiviennit 3 x 2,5 mm² / 7 x 1,5 mm²5 2 Johtojen läpiviennit pienjännitteelle 2 Jyrsinreiän halkaisija 68 mm Kannen kiinnitys lukkiutuva Kansi oranssi Kojeen ruuvien väli 61 mm Kojeiden kiinnitys Ruuvit Koko 142x71 Korkeus 61 mm Kotelointiluokka IP30 Kotelon läpivientitapa Läpiviennin kalvotiiviste Materiaali polypropeeni / termoplastinen elastomeeri Mitoitusjännite 400 V Muoto soikea Nimellispoikkipinta maks. 2,5 mm² Nimellispoikkipinta min. 1,5 mm² Nysät Liitosistukka Pituus 142 mm Pohjamitta 71 mm Ruuveilla kyllä Sisäänvientien lukumäärä 14 Sisäkkeiden lukumäärä 2 Sopii levyn paksuudelle maks. 40 mm Sopii levyn paksuudelle min. 5 mm Väri oranssi/harmaa - Kaikki tyypit
