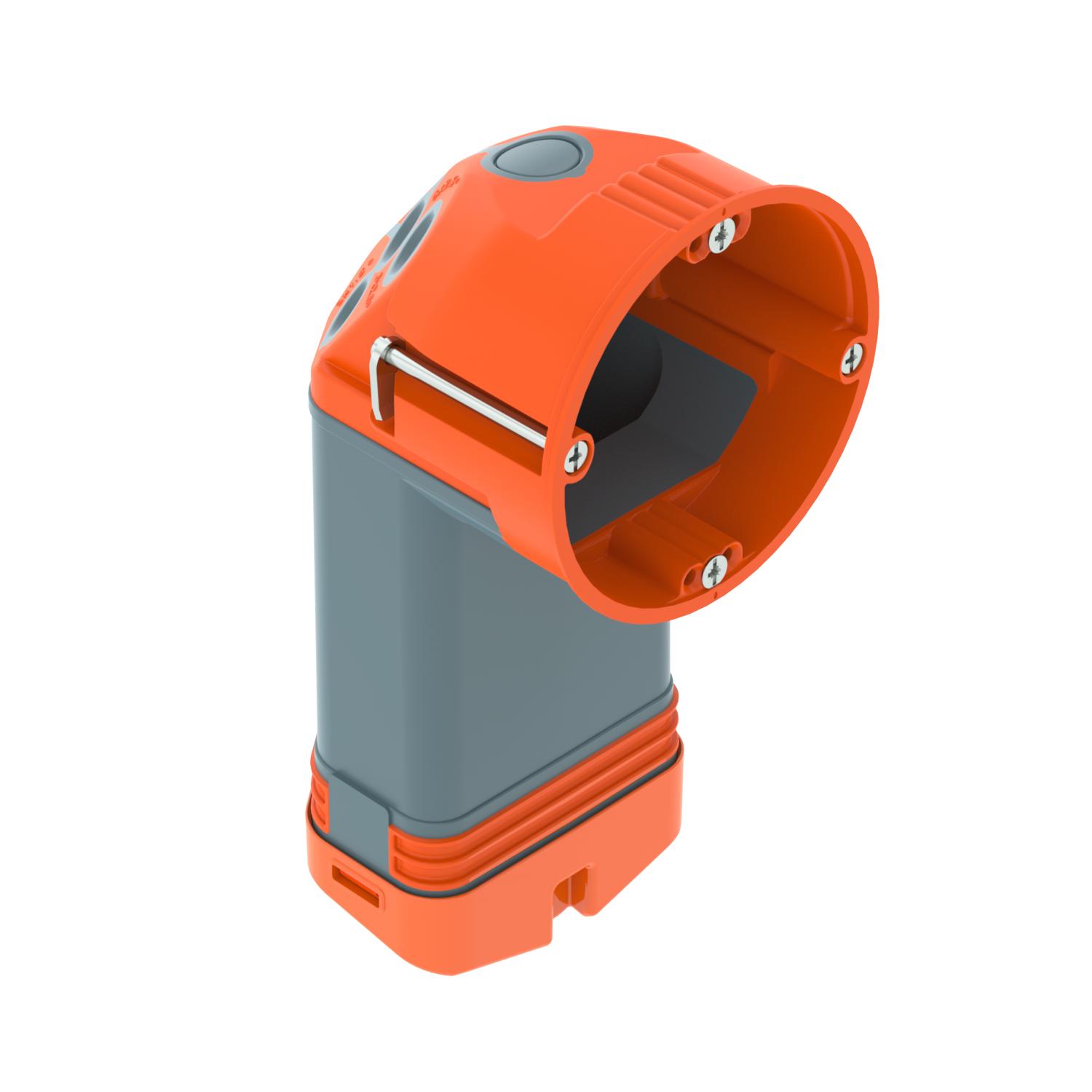

HW Levyseinäkojerasia elektroniikalle 74, ilmatiivis, elastomeerikotelolla
Tuotenro 2003828 | EAN-numero 4012197276676
- Tuotteen kuvaus
-
Tuotteen kuvausLevyseinäkojerasia elektroniikalle kalvotiivisteillä ja lisäkytkentätilalla, asennus levyseiniin vähintään 75 mm asennussyvyydelle ja levyn paksuudella 5–35 mm.
• 2 x 3 kiinnitysholkkia ruuveille
• kojeruuvit, kiinnityslaatat
• 2 läpivientiä NYM-kaapeleille 3 x 1,5 mm²
• 2 läpivientiä NYM-kaapeleille 3 x 2,5 mm² tai 5 x 1,5 mm²
• 2 läpivientiä NYM-kaapeleille 5 x 2,5 mm² tai 7 x 1,5 mm²
• 2 läpivientiä asennusputkille Ø 20 ja 25 mm kytkentätilan pohja-alueella
Testattu DIN EN 60670-1, DIN EN 60670-22 ja DIN 49073-1 mukaisesti.
-
- Tekniset tiedot
-
Tekniset tiedot

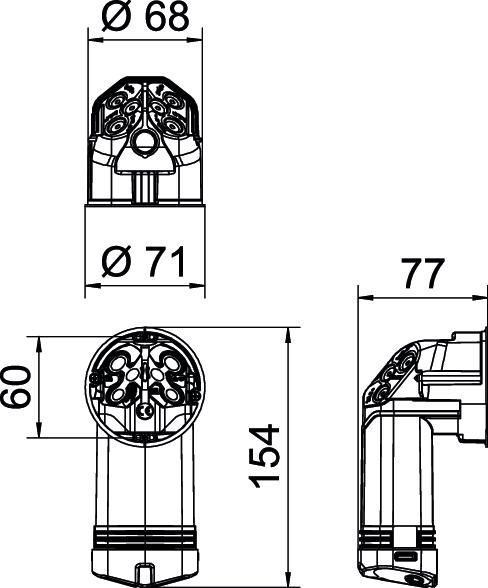

asennusputken halkaisijalle 20/25 mm Asennusputkien läpiviennit Ø 20 / 25 mm 2 CO₂-jalanjälki (GWP) kehdosta portille 0,2939 kg CO₂e / 1 Kappale Halkaisija 68 mm Halogeeniton kyllä Ilmatiivis kyllä Iskunkestävä kyllä itsesammuva VDE 0471/IEC 60695-2-11 mukaan, testauslämpötila 850 °C Johtojen läpiviennit 3 x 1,5 mm² 2 Johtojen läpiviennit 3 x 2,5 mm² / 5 x 1,5 mm² 2 Johtojen läpiviennit 3 x 2,5 mm² / 7 x 1,5 mm²5 2 Jyrsinreiän halkaisija 68 mm Kannen kiinnitys Ruuvit Kansiruuvien väli 61 mm Kojeiden kiinnitys Ruuvit Korkeus 77 mm Kotelointiluokka IP30 Kotelon läpivientitapa Läpiviennin kalvotiiviste Materiaali polypropeeni / termoplastinen elastomeeri Mitoitusjännite 400 V Muoto Muuta Nimellispoikkipinta maks. 2,5 mm² Nimellispoikkipinta min. 1,5 mm² Nysät Liitosistukka Pituus 154 mm Pohjamitta 71 mm Ruuveilla kyllä Sisäänvientien lukumäärä 8 Sisäkkeiden lukumäärä 1 Sopii levyn paksuudelle maks. 35 mm Sopii levyn paksuudelle min. 5 mm Väri oranssi/harmaa - Kaikki tyypit
