Jakoarasia T100, Wieland-liittimellä 4s
Tuotenro 2007811 | EAN-numero 4012195615835
- Tuotteen kuvaus
-

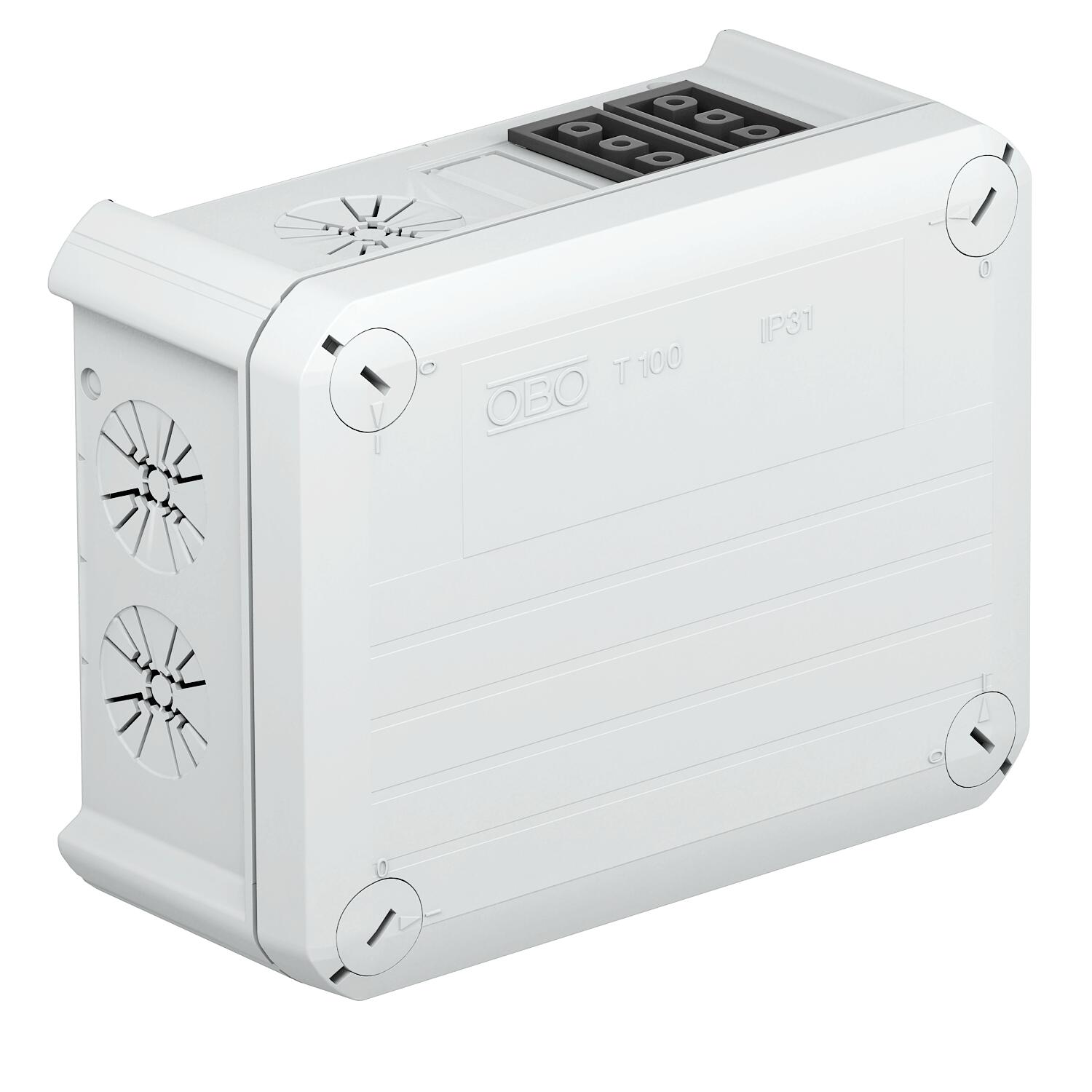

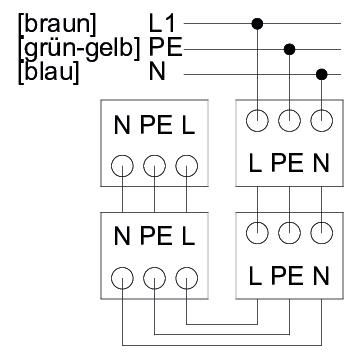

Tuotteen kuvausJakorasia Wieland-liittimellä 2s3p kaapelien ja johtojen kytkentään sisätiloissa ja katetuilla ulkoalueilla. Suorakulmainen, sisäänvientiaihiot sivuilla ja pohjassa. Soveltuu asennettavaksi seinään ja kattoon sekä asennuslevyihin. Voidaan kiinnittää sisäpuolelta ja kulmareikien kautta. Kansi painolukituksella, sinetöitävissä. Valmistettu halogeenittomista ja UV-stabiloiduista materiaaleista.
Jakorasia DIN EN 60670 mukaan. Palonkestävä DIN EN 60695-2-11 mukaan, testauslämpötila 650 °C.

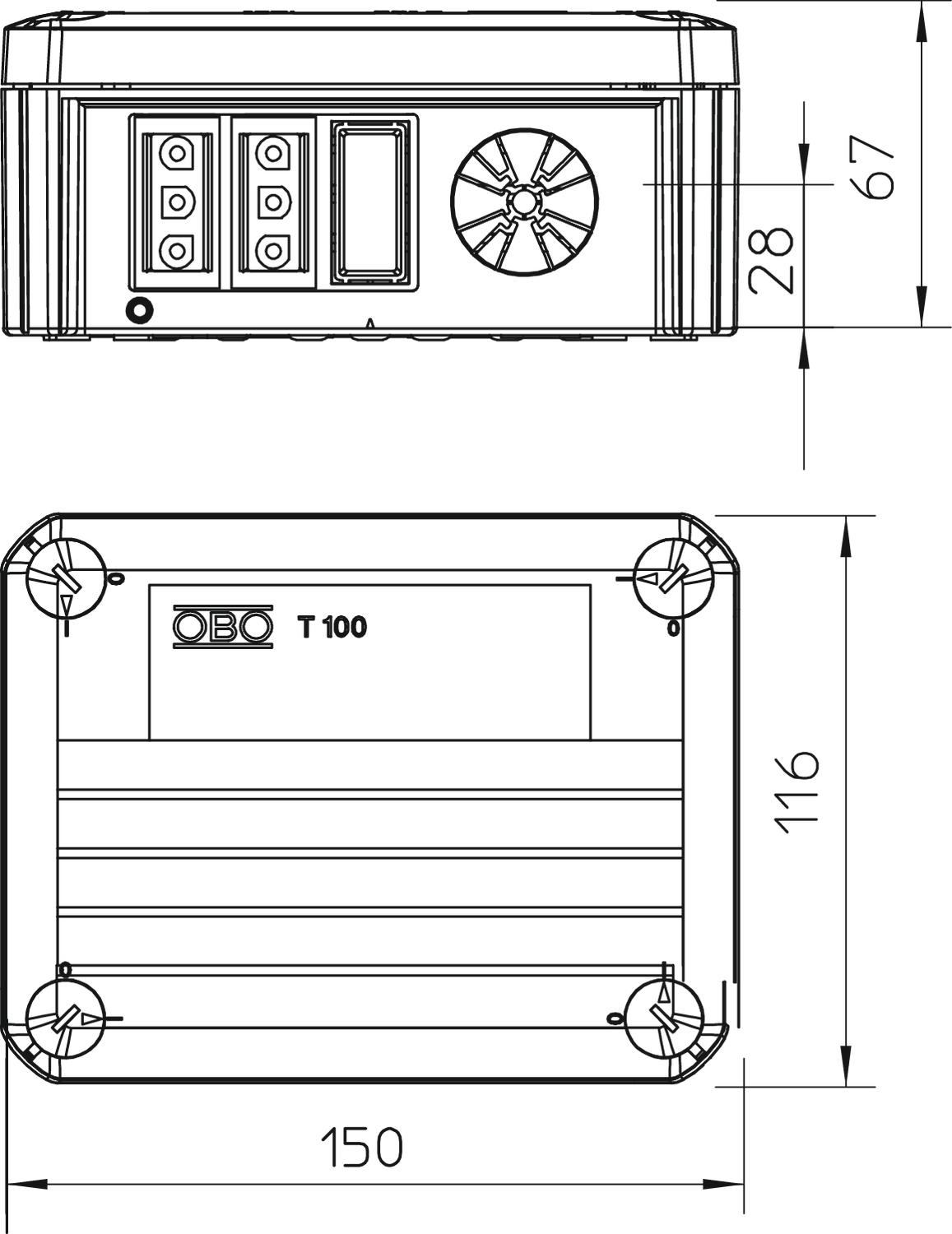

Vapaat sisämitat: 136x102x57 mm
-
- Tekniset tiedot
-
Tekniset tiedot
Aihiot 4
Asennustyyppi Vedonpoistinaihiot suoraan lävistykseen kaapelin halkaisijoille 7-21 mm CO₂-jalanjälki (GWP) kehdosta portille 0,6256 kg CO₂e / 1 Kappale Ex-alueelle ilman Ex-vyöhykkeelle, kaasu ilman Ex-vyöhykkeelle, pöly ilman Halogeeniton kyllä itsesammuva VDE 0471/DIN 695 osan 2-1 mukaan, testauslämpötila 650 °C Kalusteasennus Muuta Kannella kyllä Kannen kiinnitys ruuvattu Kansi ei väritön Käyttöalueen lämpötila maks. 60 °C Käyttöalueen lämpötila min. -5 °C Koko 150x116x67 Korkeus 67 mm Kotelointiluokka IP20 Kotelon läpivientitapa Aihiot Läpinäkyvä kansi ei Mallin räjähdysturvallisuus testattu ei Materiaali polypropeeni Mitoituspiirin eristysjännite Ui 500 V Muoto suorakulmainen Nimellisjännite 500 V Nimellispoikkipinta min. 2,5 mm² Palonkestävyys ilman Pituus 150 mm Pohjamitta 116 mm Säänkestävä ei Sisäänvienti takaa kyllä Sisäänvientien lukumäärä 4 Suojattu ei Toisiinsa liitettävät kyllä Vapaat sisämitat 136x102x57 mm Väri vaaleanharmaa, RAL 7035 voidaan sulkea lyijykkeellä kyllä - Kaikki tyypit
