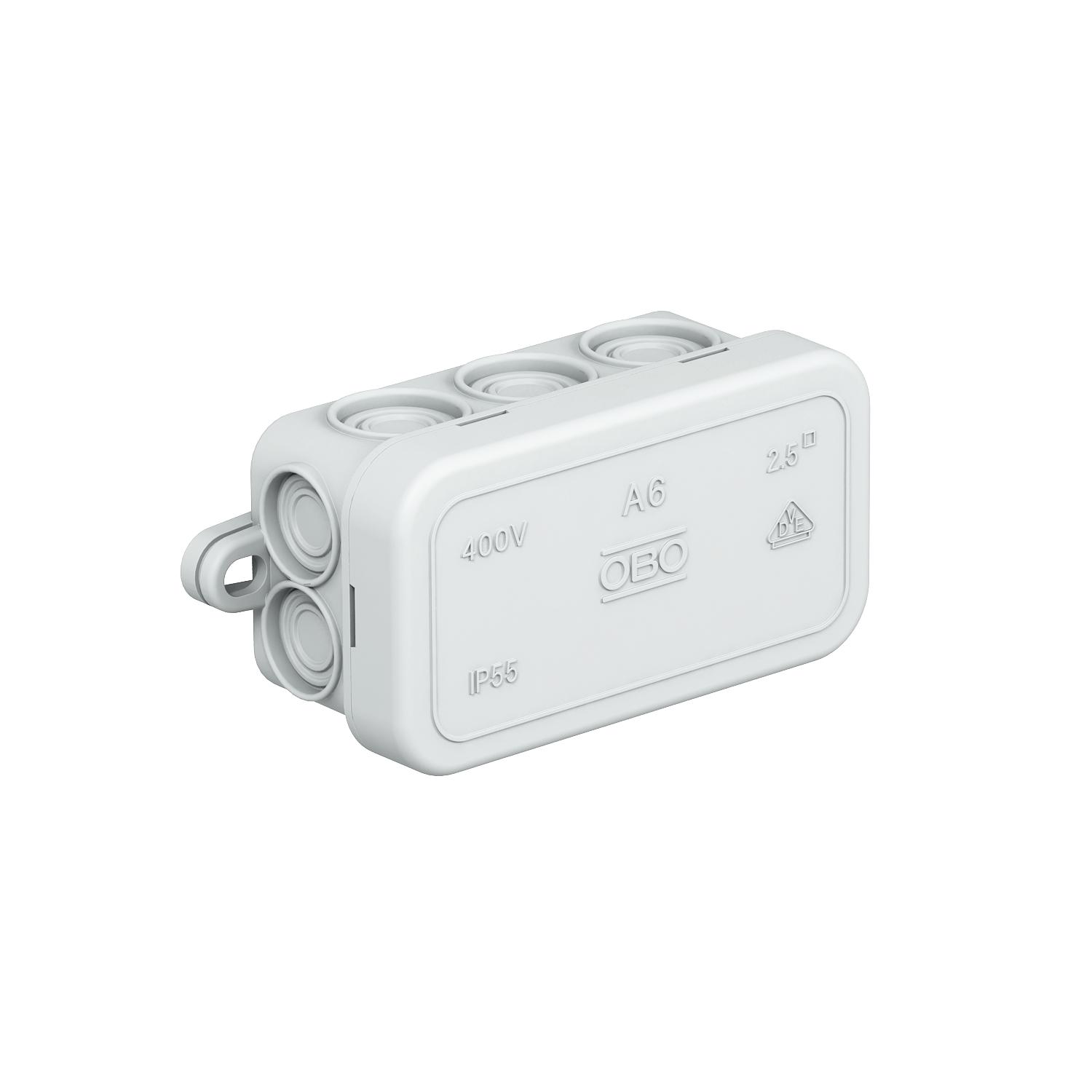

Jakorasia A 6
Tuotenro 2000001 | EAN-numero 4012195917069
- Tuotteen kuvaus
-
Tuotteen kuvausSuojausluokka IP55, nimellisjännite 690 V, nimellispoikkipinta 2,5 mm², 6 läpivientiä kaapelin halkaisijoille 5-14 mm
4 läpivientiä kaapelin halkaisijoille 5-9 mm.
Painokansi.

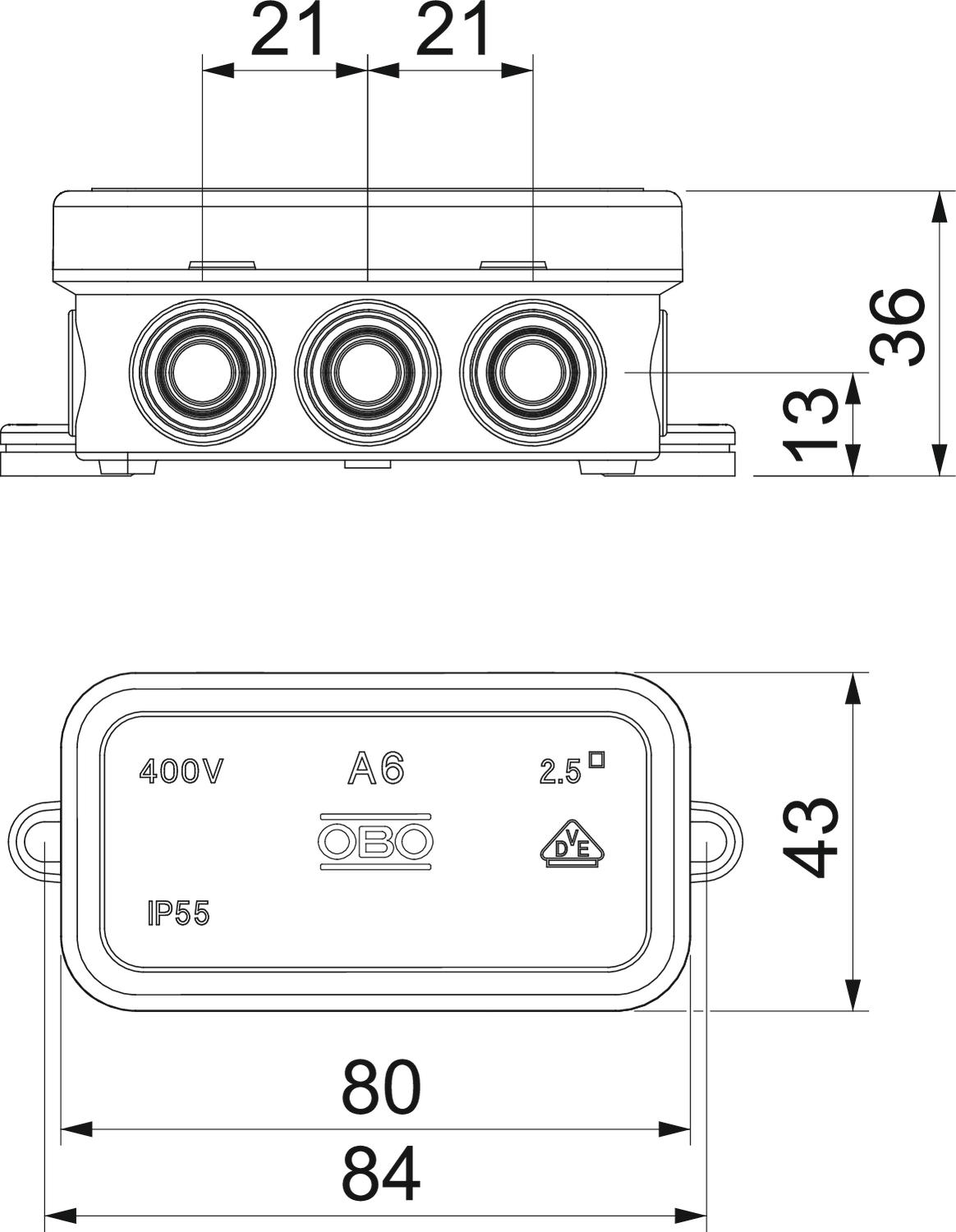

Mitat: 80 x 43 x 36 mm
Vapaat sisämitat: 69 x 32 x 30 mm
10 rasialle 1 läpivientikärki
-
- Tekniset tiedot
-
Tekniset tiedot
Aihion tyyppi Kaapeli Aihiot 6 läpivientiä kaapelin halkaisijoille 5 - 14 mm ja 4 läpivientiä kaapelin halkaisijoille 5 - 9 mm
Asennustapa Seinä-/kattoasennus Asennustyyppi Kaap./putkias. ruuviliit. läpivienn.(kiert.) CO₂-jalanjälki (GWP) kehdosta portille 0,1028 kg CO₂e / 1 Kappale Ex-alueelle ilman Ex-vyöhykkeelle, kaasu ilman Ex-vyöhykkeelle, pöly ilman Halogeeniton kyllä itsesammuva VDE 0471/DIN 695 osan 2-1 mukaan, testauslämpötila 650 °C Jakorasian kannen malli Sokkokansi Kalusteasennus ilman Kannella kyllä Kannen kiinnitys lukkiutuva Kansi ei väritön Käyttöalueen lämpötila maks. 45 °C Käyttöalueen lämpötila min. -5 °C Koko 80x43x34 Korkeus 36 mm Kotelointiluokka IP55 Kotelon läpivientitapa Aihiot Maks. Johdon poikkipinta 2,5 mm² Mallin räjähdysturvallisuus testattu ei Materiaali polyeteeni Mitoituspiirin eristysjännite Ui 690 V Muoto nelikulmainen Nimellisjännite 690 V Nimellispoikkipinta min. 2,5 mm² Palonkestävyys ilman Pituus 80 mm Pohjamitta 43 mm Säänkestävä ei Sisäänvienti takaa ei Sisäänvientien lukumäärä 10 Suojattu ei Toisiinsa liitettävät kyllä Vapaat sisämitat 69x32x30 mm Väri vaaleanharmaa, RAL 7035 voidaan sulkea lyijykkeellä ei - Kaikki tyypit
- Lataukset
-
Tietolehti A 6 / 2000001 , 0.30MB , pdfEU-vaatimustenmukaisuusvakuutus A 6 / 2000001 , 0.12MB , pdfUK-vaatimustenmukaisuusvakuutus A 6 / 2000001 , 0.09MB , pdfREACH Vaatimustenmukaisuusvakuutus A 6 / 2000001 , 0.12MB , pdfRoHS Vaatimustenmukaisuusvakuutus A 6 / 2000001 , 0.12MB , pdfMerkkihyväksyntä VDE-merkkihyväksyntä A 6, A 14, A 18 , 0.83MB , pdfMerkkihyväksyntä VDE-merkkihyväksyntä A 6, A 8, A 11, A 14, A 18 , 0.31MB , pdf
