Jakorasia B 9/T, lävistyskalvolla 98x98x40 | 9 | IP67 | vaaleanharmaa, RAL 7035

Jakorasia B 9/T, lävistyskalvolla

Tuotenro 2001802 | EAN-numero 4012195879671

Tuotenro / Tyyppi	2001802 / B 9 T 5

Vapaat sisämitat	98x98x40 mm

Sisäänvientien lukumäärä	9

Kotelointiluokka	IP67

Väri	vaaleanharmaa, RAL 7035

Takaisin yleisnäkymään

Tuotteen kuvaus

Tuotteen kuvaus

B9/T...: koostuu kahdesta halogeenivapaasta muovikomponentista,
8 kierteillä varustettua läpivientiä (PG16) lävistyskalvolla (kaapelin halkaisijoille 15 mm:iin asti) lattia-alueella. Kun käytetään holkkitiivisteitä (vedonpoistimella), kalvoa ei tarvitse poistaa (säästetään aikaa). Suojausluokka IP 67 lävistyskalvolla ja holkkitiivisteellä ilman lävistyskalvon poistoa.
Nimellisjännite 400 V, nimellispoikkipinta 4 - 6 mm².Kansi ruuvataan kiinni 4 esiasennetulla, katoamattomalla kansiruuvilla (180°). Kiinnitysreiät on pursotettu pehmeällä muovilla, 5 mm:n ruuvin halkaisijalle (väli 75 mm). Vapaat sisämitat 98x98x40
B9/T VBX/KL 60 kanssa, 2 kiinnitysruuvien peitelevyä, 1 kytkentärima VBX/KL 60 ja 1 kiinnitysruuvi

Tekniset tiedot

Tekniset tiedot

Aihion tyyppi	Kaapeli
Aihiot	8 kierteillä varustettua läpivientiä (PG16)
Asennustapa	Seinä-/kattoasennus
Asennustyyppi	Kaapelien/johtimien ja putkien asennukset
CO₂-jalanjälki (GWP) kehdosta portille	1,7412 kg CO₂e / 1 Kappale
Ex-alueelle	ilman
Ex-vyöhykkeelle, kaasu	ilman
Ex-vyöhykkeelle, pöly	ilman
Halogeeniton	kyllä
itsesammuva	VDE 0471/DIN 695 osan 2-1 mukaan, testauslämpötila 650 °C
Kannella	kyllä
Käyttöalueen lämpötila maks.	60 °C
Käyttöalueen lämpötila min.	-5 °C

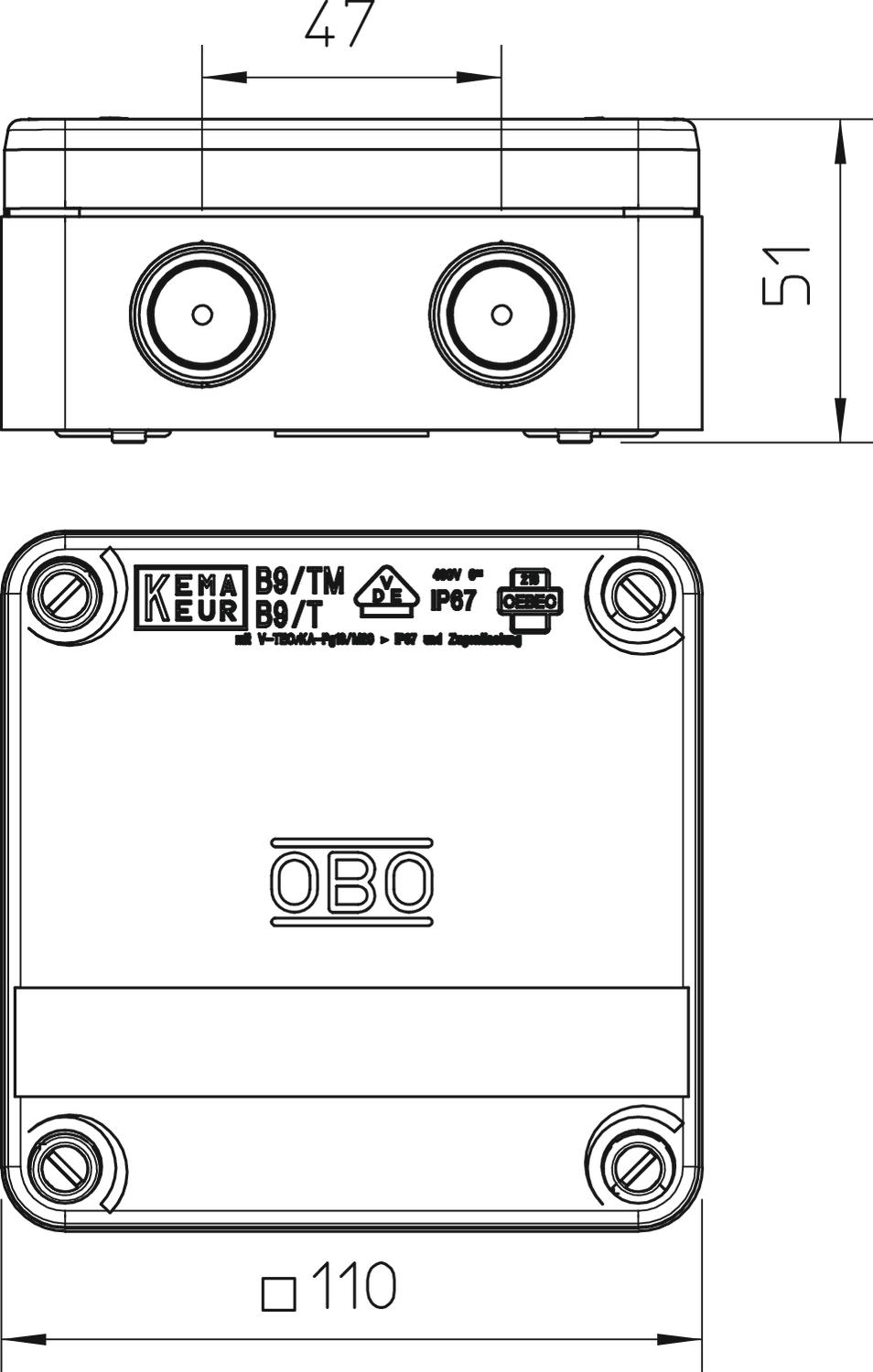

Koko	110x110x50
Korkeus	51 mm
Kotelointiluokka	IP67
Kotelon läpivientitapa	Kierre ja kalvotiiviste

Maks. Johdon poikkipinta	6 mm²
Mallin räjähdysturvallisuus testattu	ei
Materiaali	polypropeeni
Mitoituspiirin eristysjännite Ui	400 V
Nimellisjännite	400 V
Nimellispoikkipinta maks.	6 mm²
Nimellispoikkipinta min.	4 mm²
Palonkestävyys	ilman
Pituus	110 mm
Pohjamitta	110 mm
Säänkestävä	ei
Sisäänvienti takaa	kyllä
Sisäänvientien lukumäärä	9
Toisiinsa liitettävät	kyllä
Vapaat sisämitat	98x98x40 mm
Väri	vaaleanharmaa, RAL 7035
voidaan sulkea lyijykkeellä	kyllä
