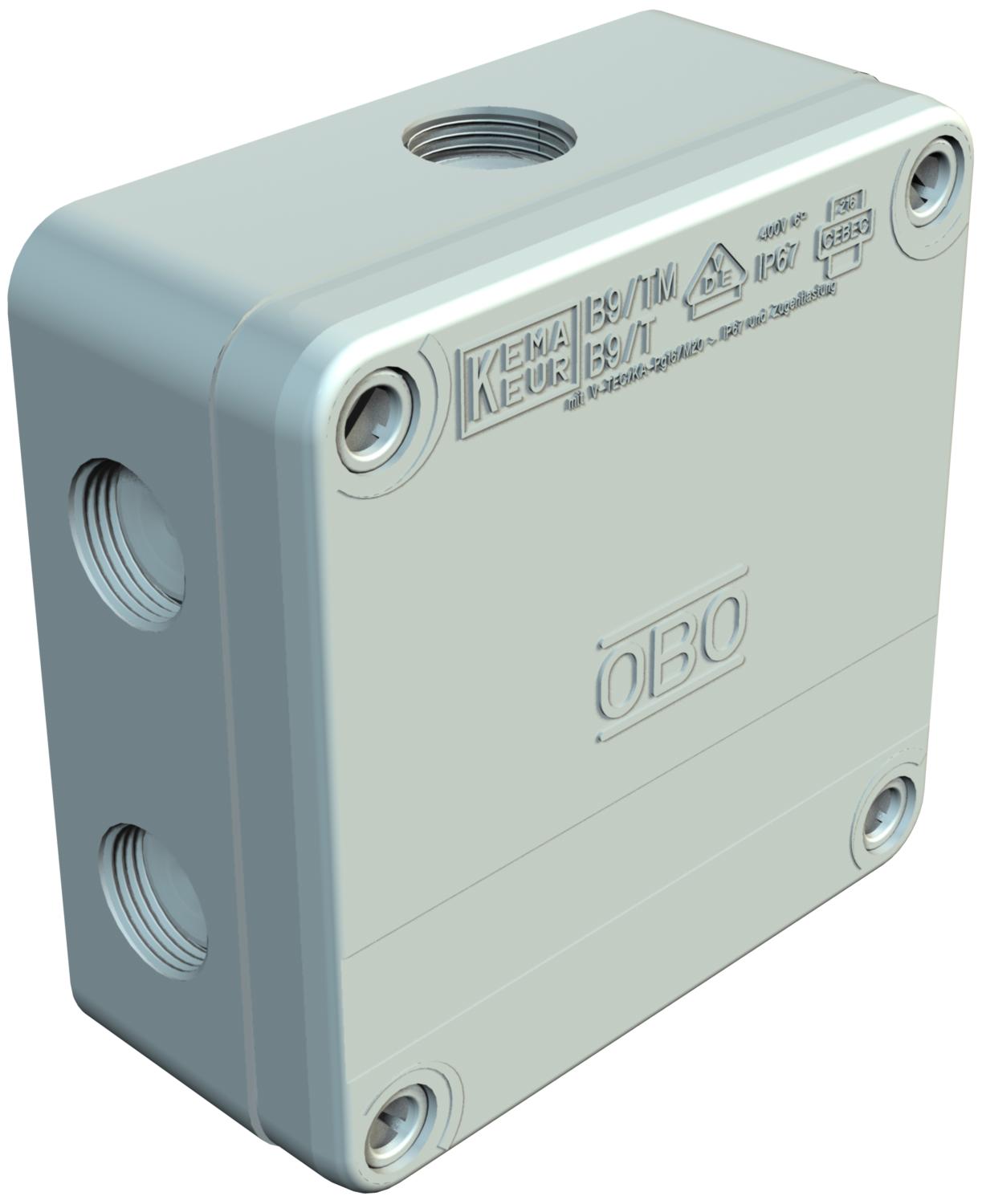

Jakorasia B 9/T, lävistyskalvolla 98x98x40 | 9 | IP67 | vaaleanharmaa, RAL 7035

Jakorasia B 9/T, lävistyskalvolla

Tuotenro 2001845 | EAN-numero 4012195541936

Tuotenro / Tyyppi	2001845 / B 9 T M 5

Vapaat sisämitat	98x98x40 mm

Sisäänvientien lukumäärä	9

Kotelointiluokka	IP67

Väri	vaaleanharmaa, RAL 7035

Takaisin yleisnäkymään

Tuotteen kuvaus

Tuotteen kuvaus

Kostean tilan jakorasia B9/T... koostuu kahdesta erilaisesta, halogeenittomasta muovikomponentista, 2 läpivientiä lisäksi pohjassa lävistyskalvolla

(kaapelin halkoisijoille 15 mm:iin asti)

pohja-alueella on lävistyskalvo (kaapelin halkaisija maks. 15 mm).
Kun käytetään holkkitiivisteitä (vedonpoistimella) kalvoa ei tarvitse poistaa (säästetään aikaa). Suojausluokka IP 67 lävistyskalvolla ja holkkitiivisteellä ilman lävistyskalvon poistoa.
Nimellisjännite 400 V, nimellispoikkipinta 4 - 6 mm².
Kansi ruuvataan kiinni 4 katoamattomalla kansiruuvilla (180°) ja sen voi sinetöidä.
Kiinnitysreiät on pursotettu pehmeällä muovilla, 5 mm ruuvin halkaisijalle (väli 75 mm). Vapaat sisämitat 98x98x40

Tekniset tiedot

Tekniset tiedot

Aihion tyyppi	Putki
Aihiot	2 läpivientiä lisäksi pohjassa lävistyskalvolla (kaapelin halkoisijoille 15 mm:iin asti)
Asennustapa	Seinä-/kattoasennus
Asennustyyppi	Kaapelien/johtimien ja putkien asennukset
CO₂-jalanjälki (GWP) kehdosta portille	1,7498 kg CO₂e / 1 Kappale
Ex-alueelle	ilman
Ex-vyöhykkeelle, kaasu	ilman
Ex-vyöhykkeelle, pöly	ilman
Halogeeniton	kyllä
itsesammuva	VDE 0471/DIN 695 osan 2-1 mukaan, testauslämpötila 750 °C
Kannella	kyllä
Kannen kiinnitys	ruuvattu
Kansi	ei väritön
Käyttöalueen lämpötila maks.	60 °C
Käyttöalueen lämpötila min.	-5 °C

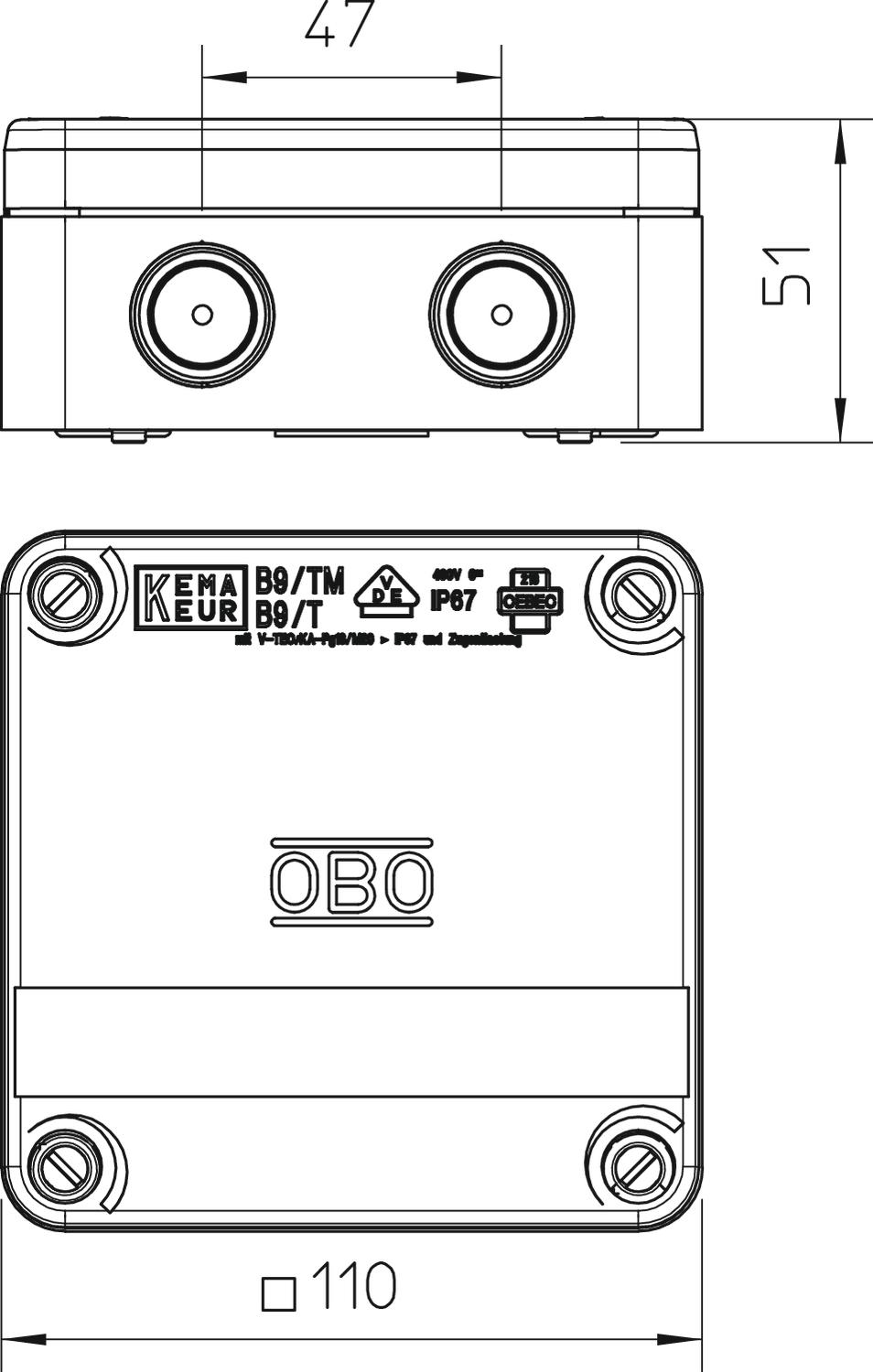

Koko	110x110x50
Korkeus	51 mm
Kotelointiluokka	IP67
Kotelon läpivientitapa	Kierre ja kalvotiiviste

Liittimien lukumäärä	5
Maks. Johdon poikkipinta	6 mm²
Mallin räjähdysturvallisuus testattu	ei
Materiaali	polypropeeni
Mitoituspiirin eristysjännite Ui	400 V
Muoto	nelikulmainen
Nimellisjännite	400 V
Nimellispoikkipinta maks.	6 mm²
Nimellispoikkipinta min.	4 mm²
Palonkestävyys	ilman
Pituus	110 mm
Pohjamitta	110 mm
Säänkestävä	ei
Sisäänvienti takaa	kyllä
Sisäänvientien lukumäärä	9
Toisiinsa liitettävät	kyllä
Vapaat sisämitat	98x98x40 mm
Väri	vaaleanharmaa, RAL 7035
voidaan sulkea lyijykkeellä	kyllä
