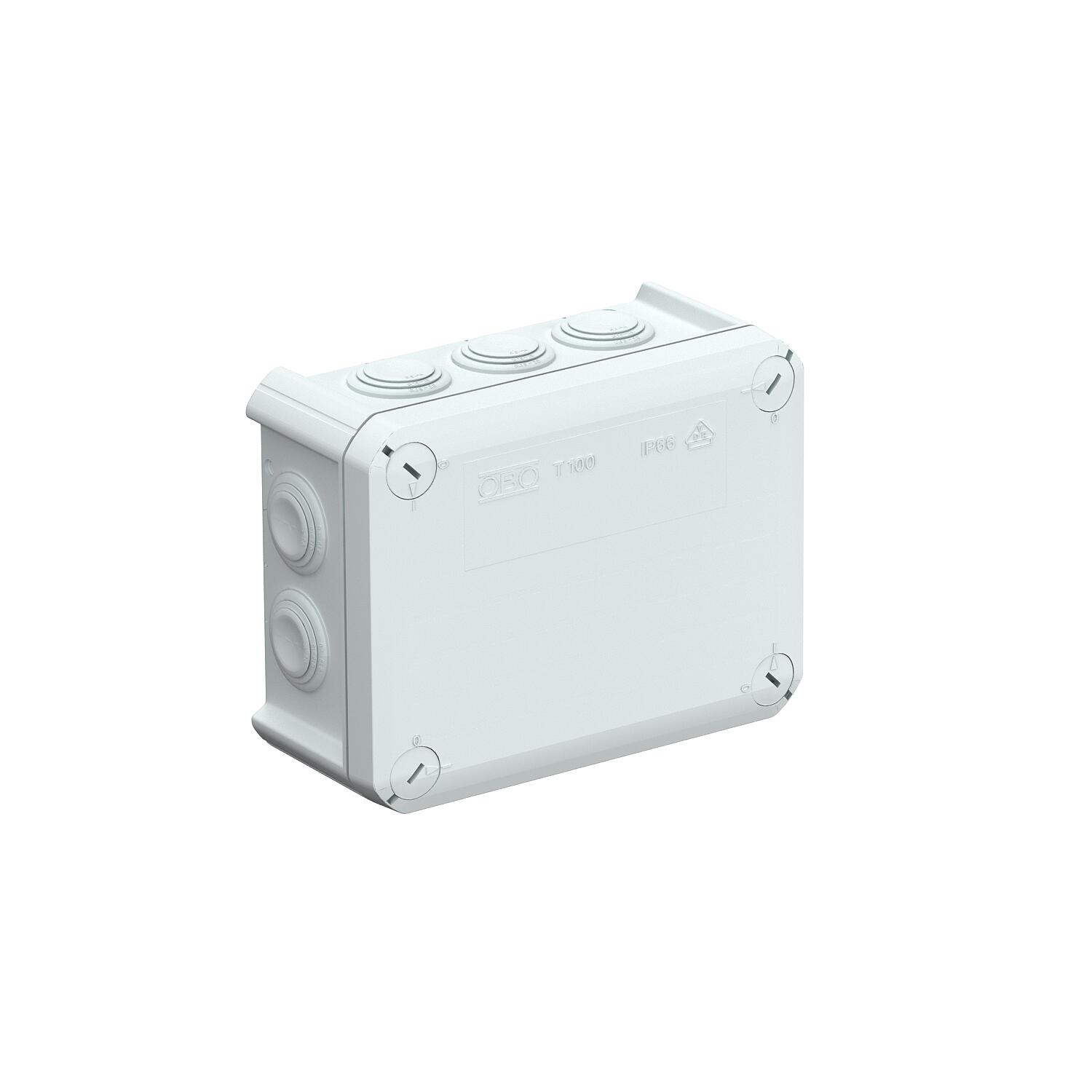

Jakorasia T 100, kalvotiiviste

Tuotenro 2007077 | EAN-numero 4012195246794

136x102x57 mm
10
IP66
Takaisin yleisnäkymään
Tuotteen kuvaus
Tuotteen kuvaus
Jakorasia kaapelien ja johtojen kytkentään sisätiloissa ja katetuilla ulkoalueilla. Suorakulmainen, kalvotiivisteet sivuilla ja sisäänvientiaihiot pohjassa. Soveltuu asennettavaksi seinään ja kattoon sekä asennuslevyihin. Voidaan kiinnittää sisäpuolelta ja kulmareikien kautta. Kansi painolukituksella, sinetöitävissä. Valmistettu halogeenittomista ja UV-stabiloiduista materiaaleista.
Jakorasia DIN EN 60670 mukaan. Palonkestävä DIN EN 60695-2-11 mukaan, testauslämpötila 650 °C. Iskunkestävyys IK07 DIN EN 50102 mukaan.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Saksa
  • KEMA-KEUR, Alankomaat
  • halogeenivapaa, ei klooria, fluoria eikä bromia
  • itsesammuva 650°C
  • Communautés Européennes, EY-vaatimustenmukaisuusselvitys EY-normien mukaan
  • UKCA-vaatimustenmukaisuusvakuutus
  • Suojausluokka IP 66
  • Aihiot M25
  • Nimellispoikkipinta 10 mm²
  • 10 aihiota
  • Nimellisjännite 500 V
  • IK-koodi 07
Tekniset tiedot

Tekniset tiedot

Aihion tyyppi Kaapeli
Aihiot

10 x M25

Asennustapa Seinä-/kattoasennus
Asennustyyppi Kalvotiiviste
CO₂-jalanjälki (GWP) kehdosta portille 0,6993 kg CO₂e / 1 Kappale
Ex-alueelle ilman
Ex-vyöhykkeelle, kaasu ilman
Ex-vyöhykkeelle, pöly ilman
Halogeeniton kyllä
itsesammuva VDE 0471/DIN 695 osan 2-1 mukaan, testauslämpötila 650 °C
Kalusteasennus ilman
Kannella kyllä
Kannen kiinnitys ruuvattu
Kansi ei väritön
Käyttöalueen lämpötila maks. 60 °C
Käyttöalueen lämpötila min. -5 °C
Koko 150x116x67
Korkeus 67 mm
Kotelointiluokka IP66
Kotelon läpivientitapa Kalvo, voidaan leikata
Läpinäkyvä kansi ei
Lasikuituvahvisteinen ei
Mallin räjähdysturvallisuus testattu ei
Materiaali polypropeeni
Mitoituspiirin eristysjännite Ui 500 V
Muoto suorakulmainen
Nimellisjännite 500 V
Nimellispoikkipinta min. 10 mm²
Palonkestävyys ilman
Pituus 150 mm
Pohjamitta 116 mm
Säänkestävä ei
Sisäänvienti takaa kyllä
Sisäänvientien lukumäärä 10
Suojattu ei
Suojaustaso IK-koodi IK07
Toisiinsa liitettävät kyllä
Vapaat sisämitat 136x102x57 mm
Väri vaaleanharmaa, RAL 7035
voidaan sulkea lyijykkeellä kyllä
Kaikki tyypit

Kaikki tyypit

Tyyppi Vapaat sisämitat Sisäänvientien lukumäärä Kotelointiluokka Väri Sähkönro Tuotenro Määrä pienin myyntiyksikkö
T 100 136x102x57 mm 10 IP66 vaaleanharmaa, RAL 7035 ----- 2007077
1 Kappale
T 100 RW 136x102x57 mm 10 IP66 puhtaanvalkoinen, RAL 9010 1627162 2007533
1 Kappale
T 100 SW 136x102x57 mm 10 IP66 grafiitinmusta, RAL 9011 ----- 2007468
1 Kappale
