Jakorasia T 100, kalvotiiviste, kytkentäliitin
Tuotenro 2007436 | EAN-numero 4012195441212 | Sähkönro 1627182
- Tuotteen kuvaus
-

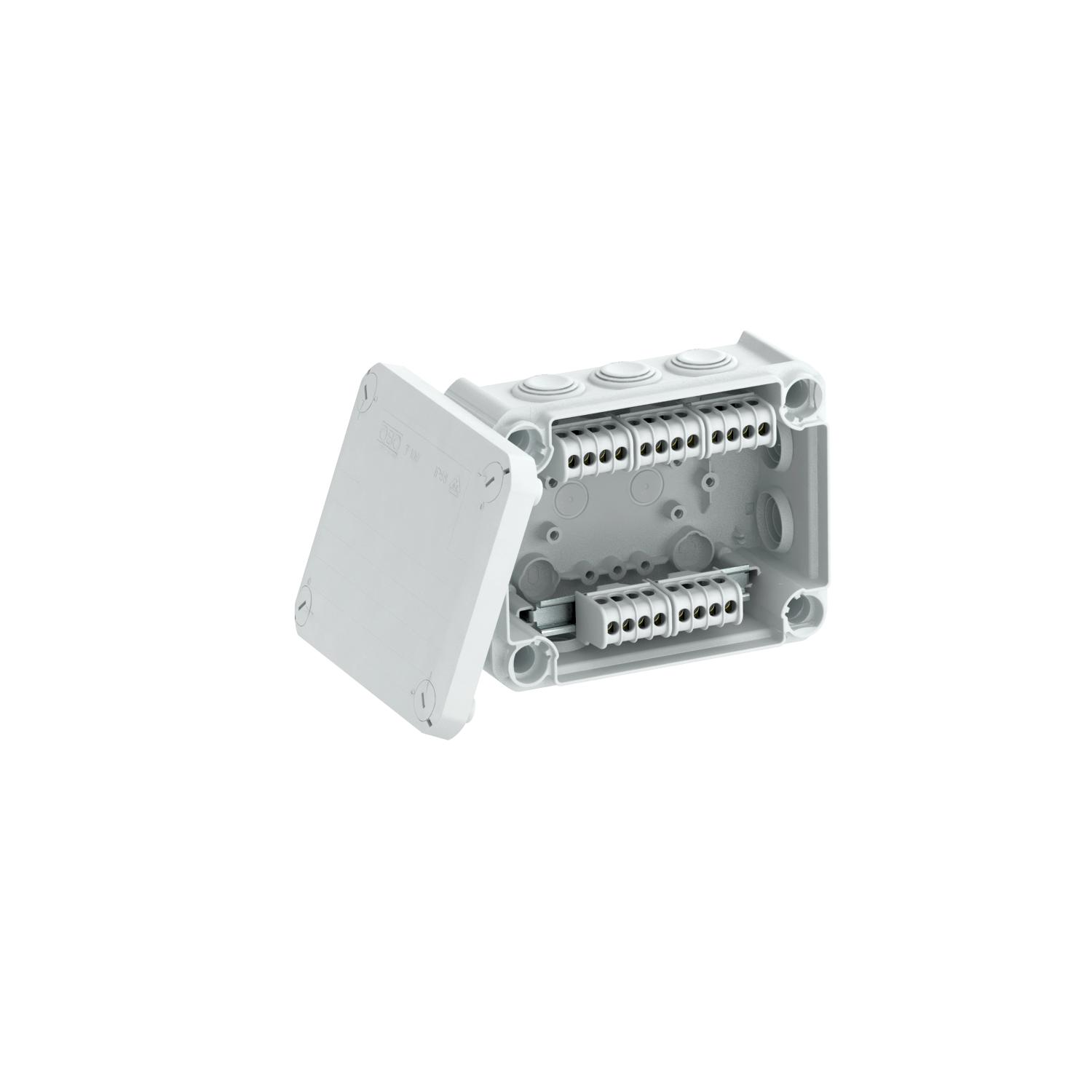

Tuotteen kuvausJakorasia kytkentäliittimellä kaapelien ja johtojen kytkentään sisätiloissa ja katetuilla ulkoalueilla. Suorakulmainen, kalvotiivisteet sivuilla ja sisäänvientiaihiot pohjassa. Soveltuu asennettavaksi seinään ja kattoon sekä asennuslevyihin. Voidaan kiinnittää sisäpuolelta ja kulmareikien kautta. Kansi painolukituksella, sinetöitävissä. Valmistettu halogeenittomista ja UV-stabiloiduista materiaaleista.
Jakorasia DIN EN 60670 mukaan. Palonkestävä DIN EN 60695-2-11 mukaan, testauslämpötila 650 °C. Iskunkestävyys IK07 DIN EN 50102 mukaan.
-
- Tekniset tiedot
-
Tekniset tiedot
Aihion tyyppi Kaapeli Aihiot 10 x M25

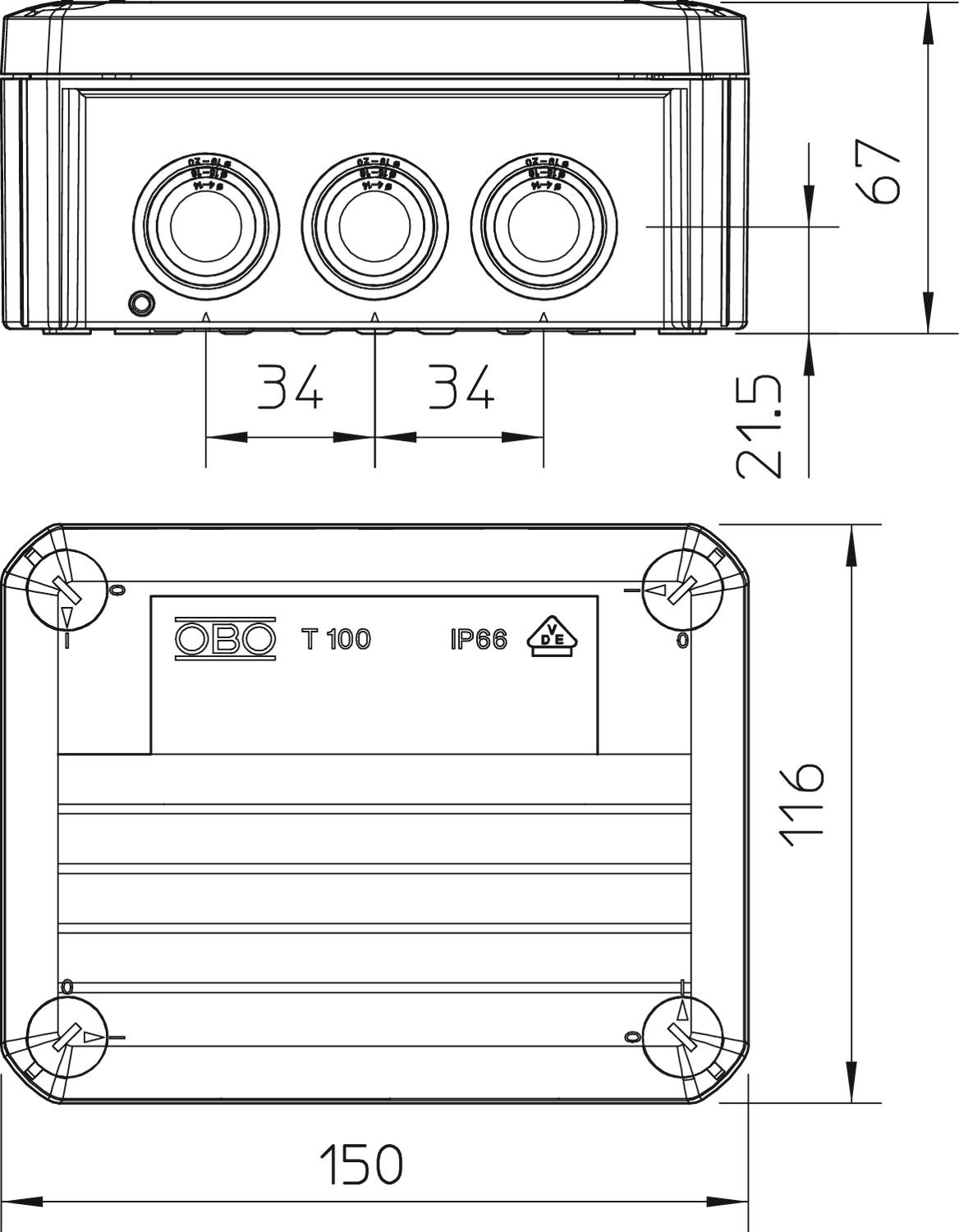

Asennustapa Seinä-/kattoasennus Asennustyyppi Kalvotiiviste CO₂-jalanjälki (GWP) kehdosta portille 1,2957 kg CO₂e / 1 Kappale Ex-alueelle ilman Ex-vyöhykkeelle, kaasu ilman Ex-vyöhykkeelle, pöly ilman Halogeeniton kyllä itsesammuva VDE 0471/DIN 695 osan 2-1 mukaan, testauslämpötila 650 °C Kalusteasennus Liitin Kannella kyllä Kannen kiinnitys ruuvattu Kansi ei väritön Käyttöalueen lämpötila maks. 60 °C Käyttöalueen lämpötila min. -5 °C Koko 150x116x67 Korkeus 67 mm Kotelointiluokka IP66 Kotelon läpivientitapa Kalvo, voidaan leikata Läpinäkyvä kansi ei Lasikuituvahvisteinen ei Liittimien lukumäärä 5 Mallin räjähdysturvallisuus testattu ei Materiaali polypropeeni Mitoituspiirin eristysjännite Ui 500 V Muoto suorakulmainen Nimellisjännite 500 V Nimellispoikkipinta min. 10 mm² Palonkestävyys ilman Pituus 150 mm Pohjamitta 116 mm Säänkestävä ei Sisäänvienti takaa kyllä Sisäänvientien lukumäärä 10 Suojattu ei Suojaustaso IK-koodi IK07 Toisiinsa liitettävät kyllä Vapaat sisämitat 136x102x57 mm Väri vaaleanharmaa, RAL 7035 voidaan sulkea lyijykkeellä kyllä - Kaikki tyypit
- Lataukset
-
Tietolehti T 100 KL / 2007436 , 0.29MB , pdfEsite FireBox , 2.61MB , pdfMainoslehtinen T-sarja: monikykyinen , 2.00MB , pdfEU-vaatimustenmukaisuusvakuutus T 100 KL / 2007436 , 0.13MB , pdfUK-vaatimustenmukaisuusvakuutus T 100 KL / 2007436 , 0.09MB , pdfREACH Vaatimustenmukaisuusvakuutus T 100 KL / 2007436 , 0.12MB , pdfRoHS Vaatimustenmukaisuusvakuutus T 100 KL / 2007436 , 0.12MB , pdfMerkkihyväksyntä VDE-merkkihyväksyntä 2007 T 100 , 0.45MB , pdfMerkkihyväksyntä VDE-hyväksyntämerkki T 100 , 0.32MB , pdfMerkkihyväksyntä KEMA-KEUR-sertifikaatti T 60 - T 350 , 0.61MB , pdf
