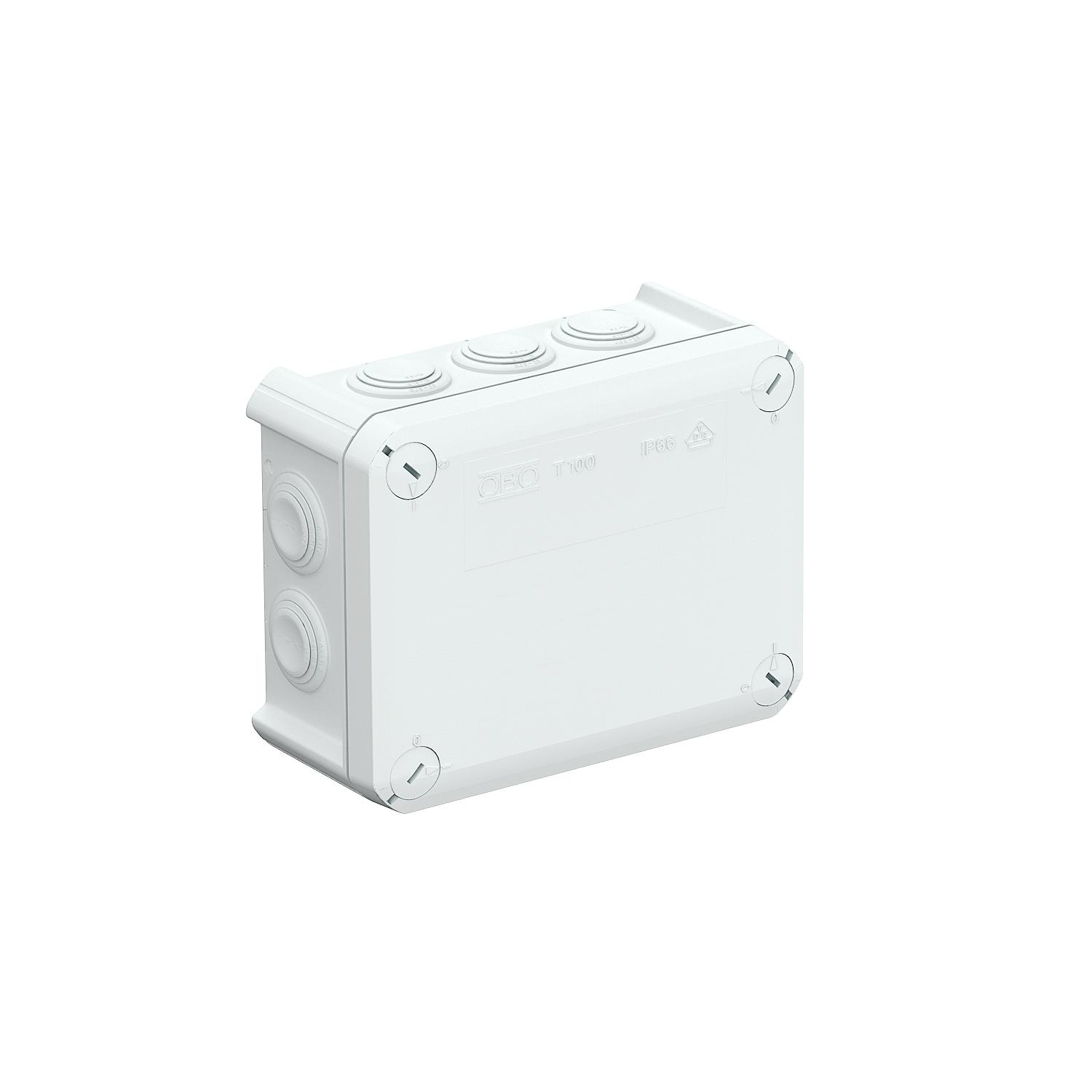

Jakorasia T 100, kalvotiiviste, palonkestävä
Tuotenro 2007347 | EAN-numero 4012195286547
- Tuotteen kuvaus
-
Tuotteen kuvausKaikki T-sarjan jakorasiat ovat UV-kestäviä. Jakorasiat on valmistettu kertamuovista, polypropeenista ja kalvotiivisteet etyleenivinyyliasetaatista EVA. Tämä muovi on pehmeää. Siten kaapelit voidaan asentaa joko suoraan 10 x M25 tiivisteiden läpi tai tiivisteet voidaan leikata veitsellä sopivista kohdista, jolloin saadaan kaapeleille tai putkille läpivientiaukot. Aihioihin voidaan myös kiinnittää holkkitiivisteitä vastamuttereilla.
Jakorasiat voidaan asentaa peltiruuveilla 3,5 x 9,5 asennuslevyn pohjassa oleviin reikiin.

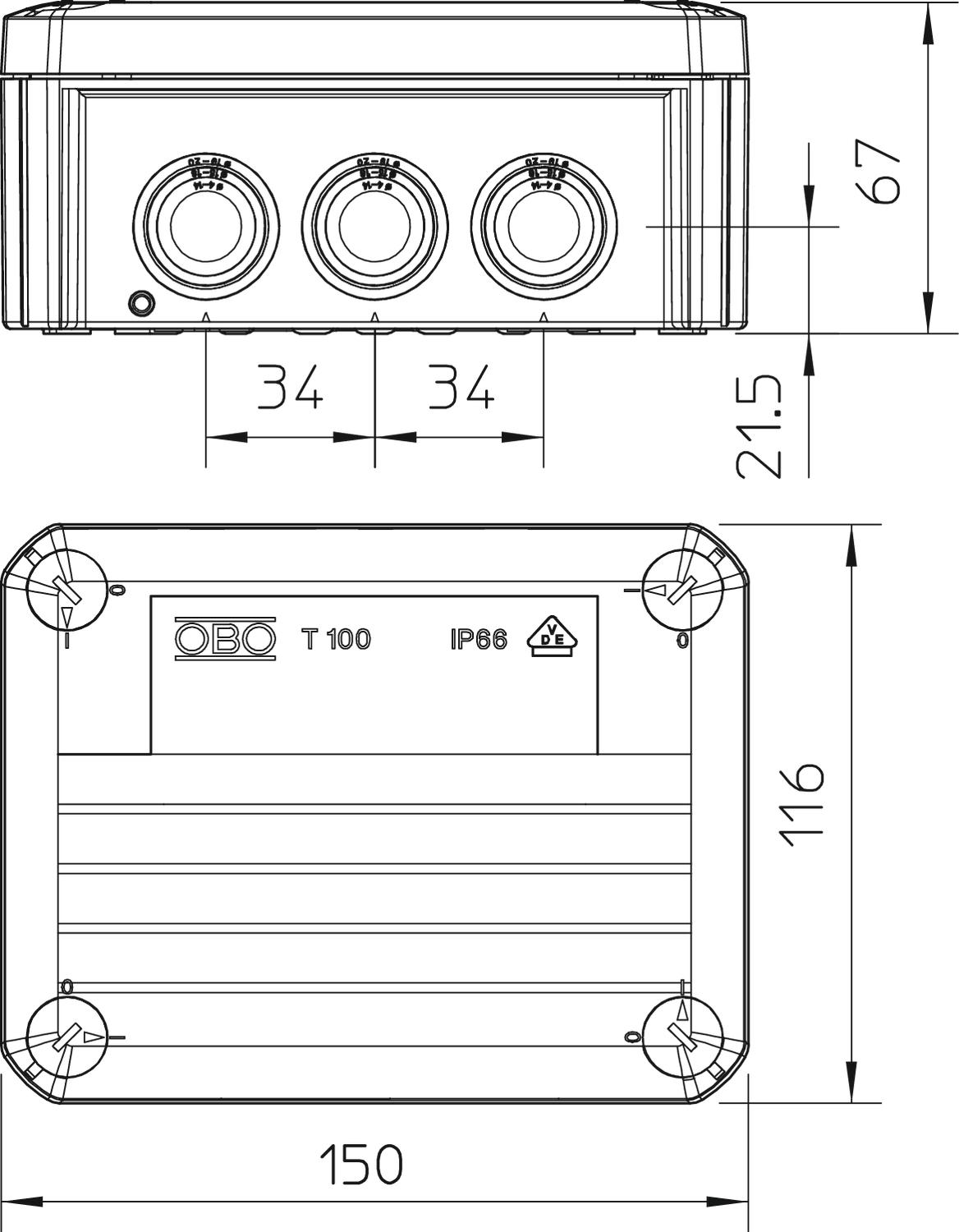

Vapaat sisämitat: 136x102x57 mm
Kansi merkintäkentällä, voidaan sinetöidä.
-
- Tekniset tiedot
-
Tekniset tiedot
Aihion tyyppi Kaapeli Aihiot 10 x M25
Asennustapa Seinä-/kattoasennus Asennustyyppi Kalvotiiviste CO₂-jalanjälki (GWP) kehdosta portille 0,7796 kg CO₂e / 1 Kappale Ex-alueelle ilman Ex-vyöhykkeelle, kaasu ilman Ex-vyöhykkeelle, pöly ilman Halogeeniton kyllä itsesammuva VDE 0471/DIN 695 osan 2-1 mukaan, testauslämpötila 960 °C Kalusteasennus ilman Kannella kyllä Kannen kiinnitys ruuvattu Kansi ei väritön Käyttöalueen lämpötila maks. 60 °C Käyttöalueen lämpötila min. -5 °C Koko 150x116x67 Korkeus 67 mm Kotelointiluokka IP66 Kotelon läpivientitapa Kalvo, voidaan leikata Läpinäkyvä kansi ei Mallin räjähdysturvallisuus testattu ei Materiaali polypropeeni Mitoituspiirin eristysjännite Ui 500 V Muoto suorakulmainen Nimellisjännite 500 V Nimellispoikkipinta min. 10 mm² Palonkestävyys ilman Pituus 150 mm Pohjamitta 116 mm Säänkestävä ei Sisäänvienti takaa kyllä Sisäänvientien lukumäärä 10 Suojattu ei Suojaustaso IK-koodi IK07 Toisiinsa liitettävät kyllä Vapaat sisämitat 136x102x57 mm Väri vaaleanharmaa, RAL 7035 voidaan sulkea lyijykkeellä kyllä - Kaikki tyypit
