Jakorasia T 160, kalvotiiviste, kytkentäliitin 176x135x67 | 12 | IP66 | vaaleanharmaa, RAL 7035

Jakorasia T 160, kalvotiiviste, kytkentäliitin

Tuotenro 2007440 | EAN-numero 4012195682189 | Sähkönro 1627186

Tuotenro / Tyyppi	2007440 / T 160 KL

Vapaat sisämitat	176x135x67 mm

Sisäänvientien lukumäärä	12

Kotelointiluokka	IP66

Väri	vaaleanharmaa, RAL 7035

Takaisin yleisnäkymään

Tuotteen kuvaus

Tuotteen kuvaus

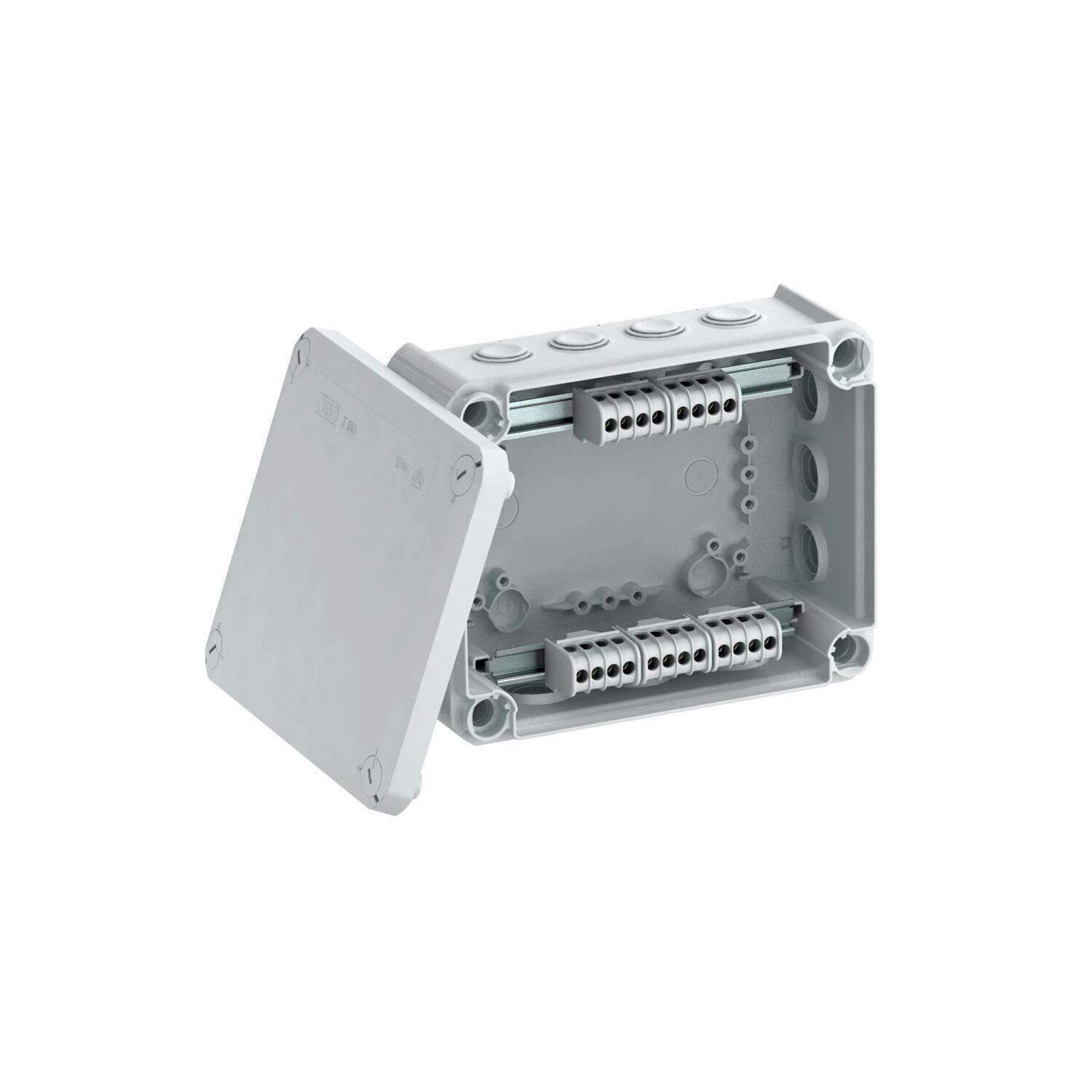

Jakorasia kytkentäliittimellä kaapelien ja johtojen kytkentään sisätiloissa ja katetuilla ulkoalueilla. Suorakulmainen, kalvotiivisteet sivuilla ja sisäänvientiaihiot pohjassa. Soveltuu asennettavaksi seinään ja kattoon sekä asennuslevyihin. Voidaan kiinnittää sisäpuolelta ja kulmareikien kautta. Kansi painolukituksella, sinetöitävissä. Valmistettu halogeenittomista ja UV-stabiloiduista materiaaleista.
Jakorasia DIN EN 60670 mukaan. Palonkestävä DIN EN 60695-2-11 mukaan, testauslämpötila 650 °C. Iskunkestävyys IK05 DIN EN 50102 mukaan.
Kytkentäliittimiä ja asennuskiskoa ei ole esiasennettu

Tekniset tiedot

Tekniset tiedot

Aihion tyyppi	Kaapeli
Aihiot	7 x M25 5 x M32
Asennustapa	Seinä-/kattoasennus
Asennustyyppi	Kalvotiiviste
CO₂-jalanjälki (GWP) kehdosta portille	1,9141 kg CO₂e / 1 Kappale
Ex-alueelle	ilman
Ex-vyöhykkeelle, kaasu	ilman
Ex-vyöhykkeelle, pöly	ilman
Halogeeniton	kyllä
itsesammuva	VDE 0471/DIN 695 osan 2-1 mukaan, testauslämpötila 650 °C
Kalusteasennus	Liitin
Kannella	kyllä
Kannen kiinnitys	ruuvattu
Kansi	ei väritön
Käyttöalueen lämpötila maks.	60 °C
Käyttöalueen lämpötila min.	-5 °C

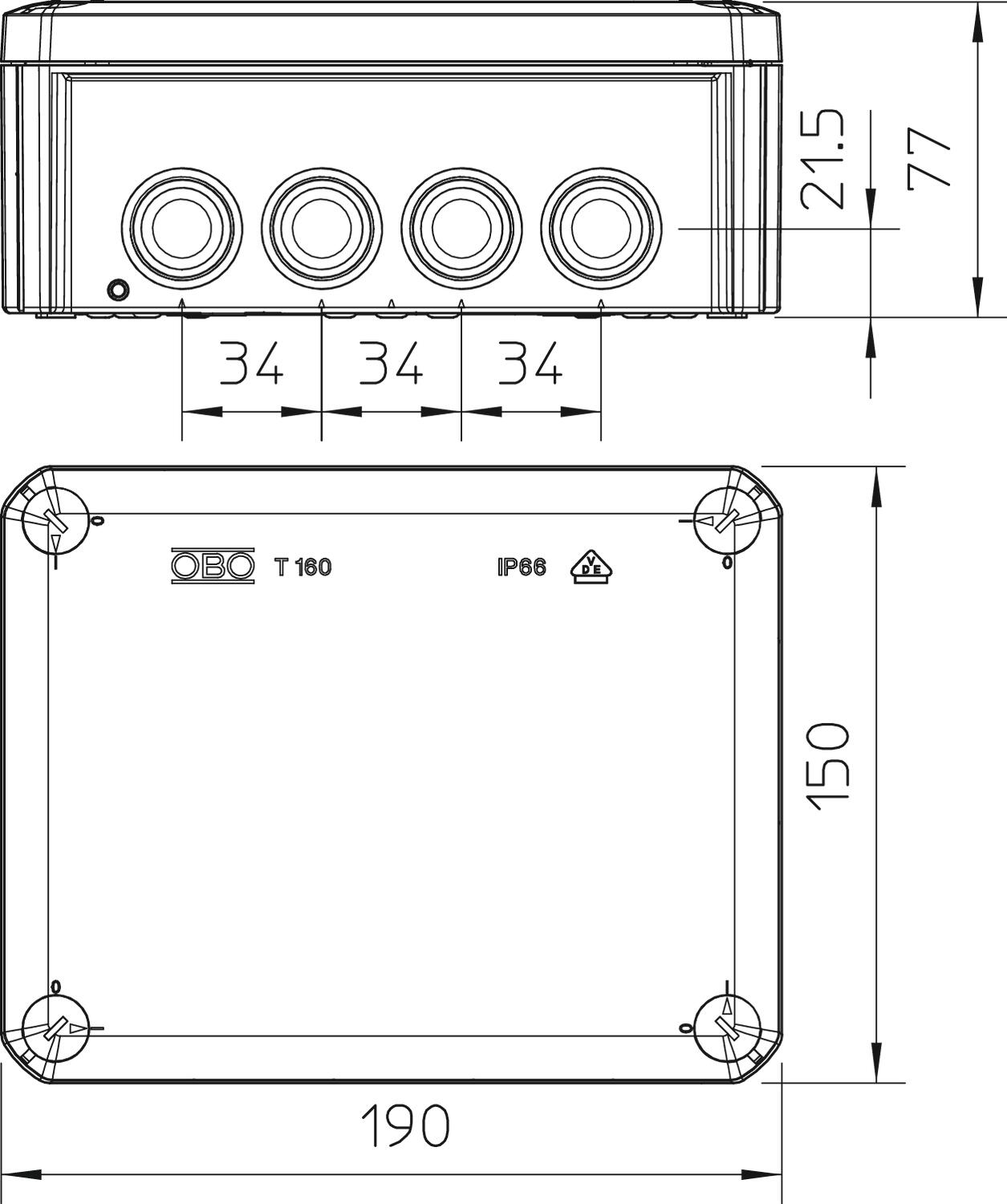

Koko	190x150x77
Korkeus	77 mm
Kotelointiluokka	IP66
Kotelon läpivientitapa	Kalvo, voidaan leikata
Läpinäkyvä kansi	ei

Lasikuituvahvisteinen	kyllä
Liittimien lukumäärä	5
Mallin räjähdysturvallisuus testattu	ei
Materiaali	polypropeeni, lasikuituvahvisteinen
Mitoituspiirin eristysjännite Ui	500 V
Muoto	suorakulmainen
Nimellisjännite	500 V
Nimellispoikkipinta min.	16 mm²
Palonkestävyys	ilman
Pituus	190 mm
Pohjamitta	150 mm
Säänkestävä	ei
Sisäänvienti takaa	kyllä
Sisäänvientien lukumäärä	12
Suojattu	ei
Suojaustaso IK-koodi	IK05
Toisiinsa liitettävät	kyllä
Vapaat sisämitat	176x135x67 mm
Väri	vaaleanharmaa, RAL 7035
voidaan sulkea lyijykkeellä	kyllä
