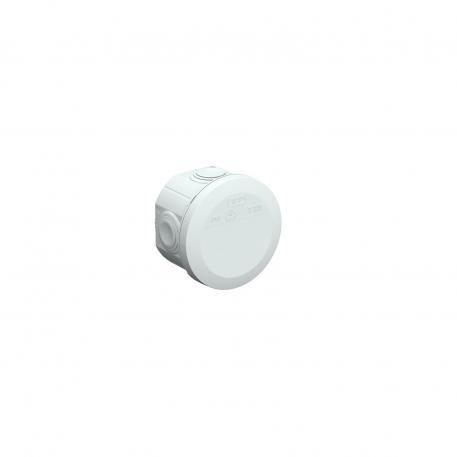

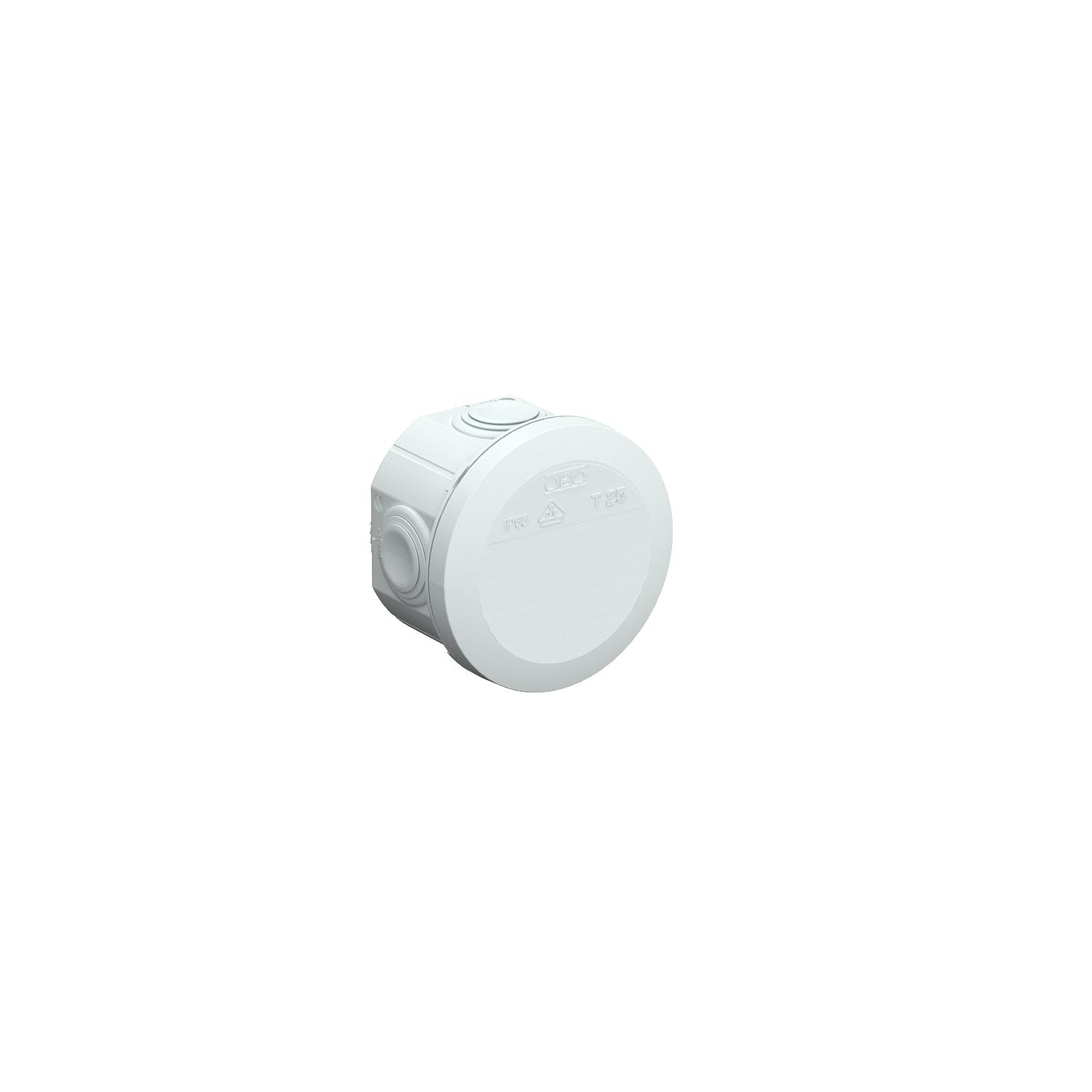

Jakorasia T 25, kalvotiiviste, palonkestävä

Tuotenro 2007312 | EAN-numero 4012195286486

2007312 / T 25 F
Ø63x45 mm
4
IP65
vaaleanharmaa, RAL 7035
Takaisin yleisnäkymään
Tuotteen kuvaus
Tuotteen kuvaus
Kaikki T-sarjan jakorasiat ovat UV-kestäviä.  Ne on valmistettu kestomuovista, polypropeenista PP ja kalvotiivisteet etyleenivinyyliasetaatista EVA. Tämä muovi on pehmeää. Näin kaapelit voidaan liittää joko suoraan 4 x M25 kalvotiivisteiden läpi tai tiivisteet voidaan leikata kaapeleille tai putkille. Rasiaan voidaan myös kiinnittää holkkitiivisteitä vastamuttereilla.

Jakorasiat voidaan ruuvata kiinni pohjan M6-kierteeseen tai 3,5x9,5 peltiruuveilla asennuslevyyn. Vapaat sisämitat: Ø63x45 mm

Kansi merkintäkentällä.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Saksa
  • KEMA-KEUR, Alankomaat
  • halogeenivapaa, ei klooria, fluoria eikä bromia
  • itsesammuva 960°C
  • Communautés Européennes, EY-vaatimustenmukaisuusselvitys EY-normien mukaan
  • UKCA-vaatimustenmukaisuusvakuutus
  • Suojausluokka IP 65
  • Aihiot M25
  • Nimellispoikkipinta 2,5 mm²
  • 4 aihiota
  • Kaasu-/akkukäyttöinen asennuslaite
  • Nimellisjännite 500 V
  • IK-koodi 07
Tekniset tiedot

Tekniset tiedot

Aihion tyyppi Kaapeli
Aihiot

4 x M25

Asennustapa Seinä-/kattoasennus
Asennustyyppi Kalvotiiviste
CO₂-jalanjälki (GWP) kehdosta portille 0,2232 kg CO₂e / 1 Kappale
Ex-alueelle ilman
Ex-vyöhykkeelle, kaasu ilman
Ex-vyöhykkeelle, pöly ilman

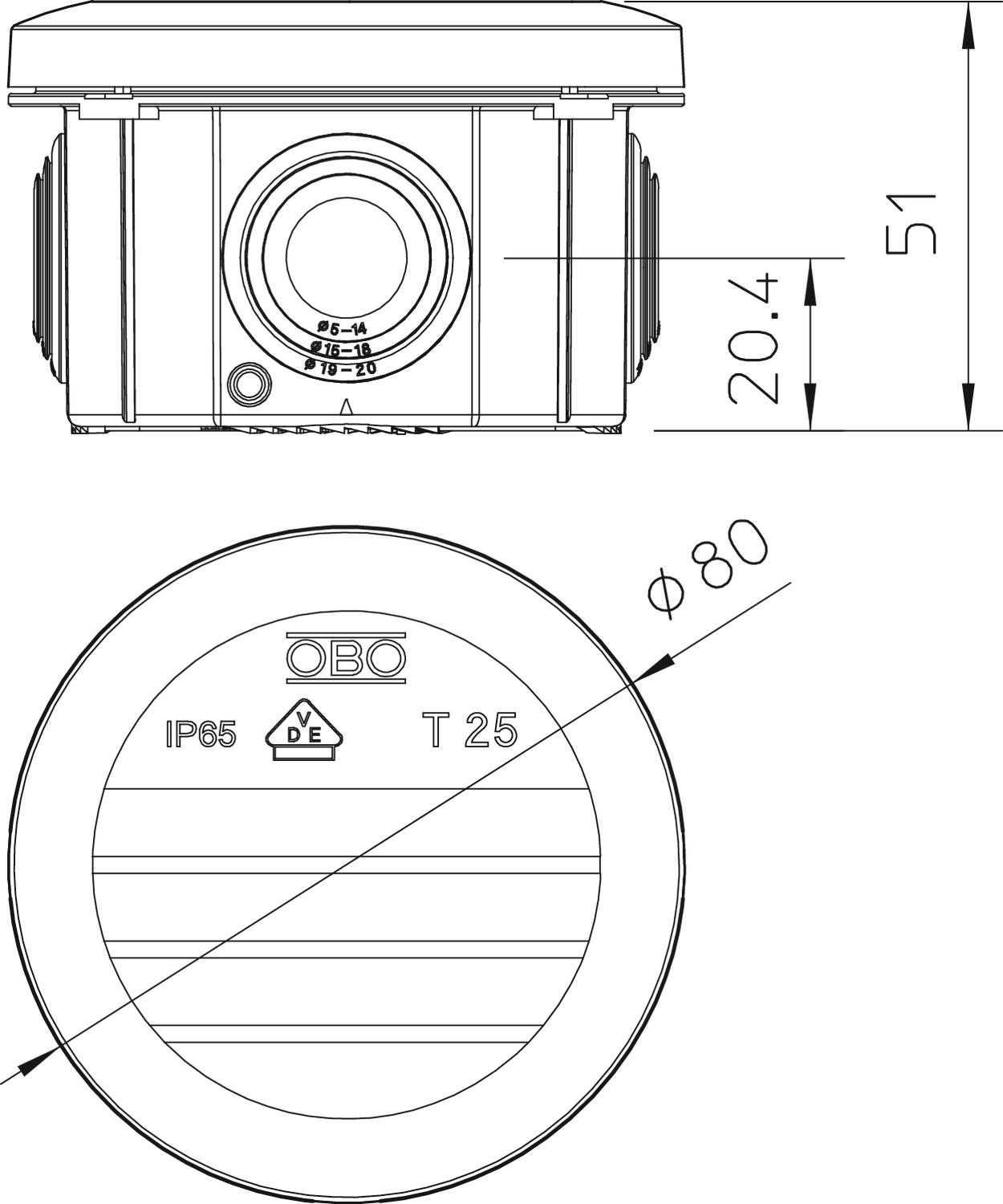

Halkaisija 80 mm
itsesammuva VDE 0471/DIN 695 osan 2-1 mukaan, testauslämpötila 650 °C
Kannella kyllä
Kannen kiinnitys lukkiutuva
Kansi ei väritön
Käyttöalueen lämpötila maks. 60 °C
Käyttöalueen lämpötila min. -5 °C
Koko Ø80x51
Korkeus 51 mm
Kotelointiluokka IP65
Kotelon läpivientitapa Kalvo, voidaan leikata
Läpinäkyvä kansi ei
Lasikuituvahvisteinen ei
Mallin räjähdysturvallisuus testattu ei
Materiaali polypropeeni
Mitoituspiirin eristysjännite Ui 500 V
Muoto pyöreä
Nimellisjännite 500 V
Nimellispoikkipinta min. 2,5 mm²
Palonkestävyys ilman
Säänkestävä ei
Sisäänvienti takaa kyllä
Sisäänvientien lukumäärä 4
Suojattu ei
Suojaustaso IK-koodi IK07
Toisiinsa liitettävät kyllä
Vapaat sisämitat Ø63x45 mm
Väri vaaleanharmaa, RAL 7035
voidaan sulkea lyijykkeellä ei
Kaikki tyypit

Kaikki tyypit

Tyyppi Vapaat sisämitat Sisäänvientien lukumäärä Kotelointiluokka Väri Tuotenro Määrä pienin myyntiyksikkö
T 25 F Ø63x45 mm 4 IP65 vaaleanharmaa, RAL 7035 2007312
5 Kappale
