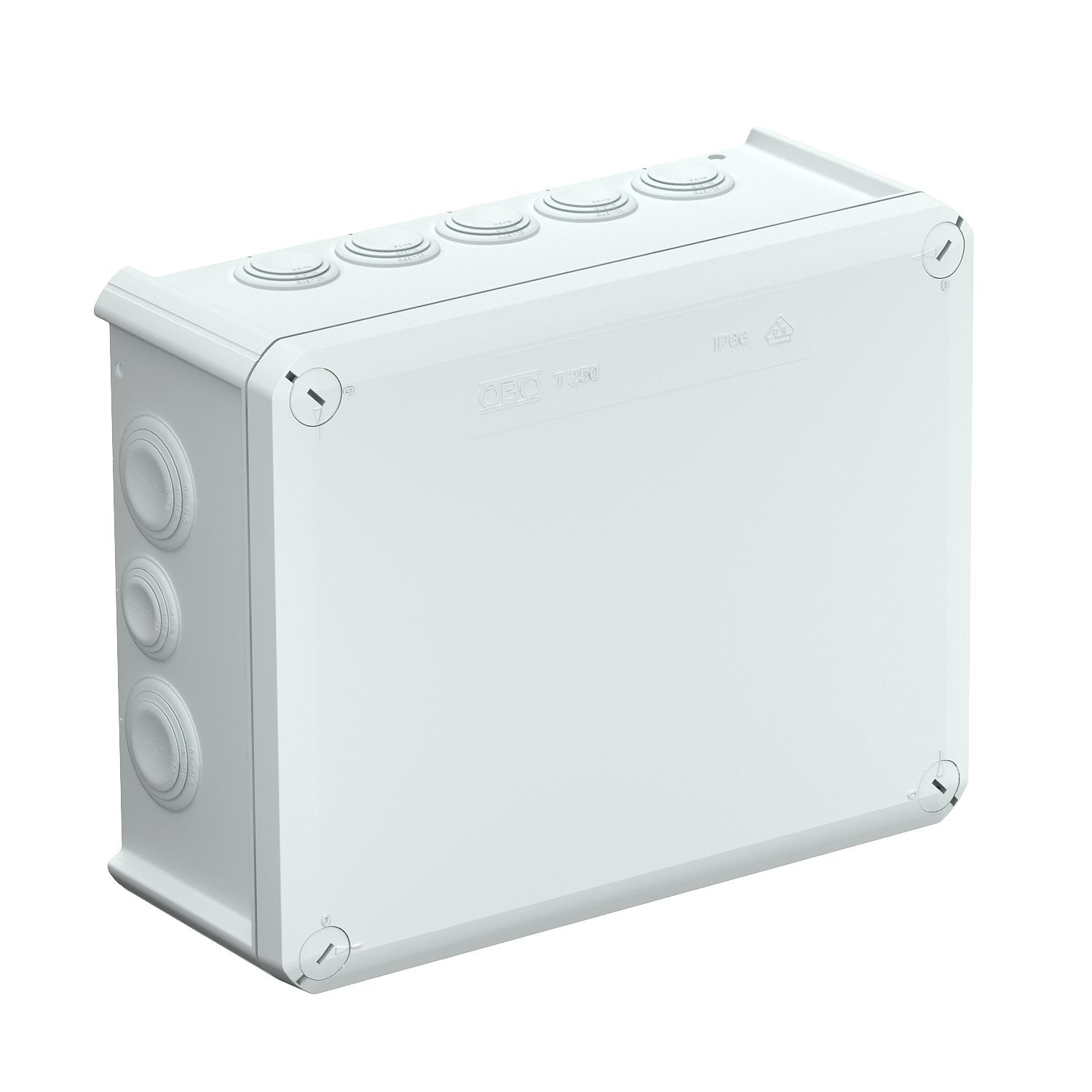

Jakorasia T 250, kalvotiiviste, palonkestävä 225x173x86 | 16 | IP66 | vaaleanharmaa, RAL 7035

Jakorasia T 250, kalvotiiviste, palonkestävä

Tuotenro 2007363 | EAN-numero 4012195286561

Tuotenro / Tyyppi	2007363 / T 250 F

Vapaat sisämitat	225x173x86 mm

Sisäänvientien lukumäärä	16

Kotelointiluokka	IP66

Väri	vaaleanharmaa, RAL 7035

Takaisin yleisnäkymään

Tuotteen kuvaus

Tuotteen kuvaus

Jakorasia kaapelien ja johtojen kytkentään sisätiloissa ja katetuilla ulkoalueilla. Suorakulmainen, kalvotiivisteet sivuilla ja sisäänvientiaihiot pohjassa. Soveltuu asennettavaksi seinään ja kattoon sekä asennuslevyihin, pohjassa kierteet. Voidaan kiinnittää sisäpuolelta ja kulmareikien kautta. Kansi painolukituksella, sinetöitävissä. Valmistettu halogeenittomista materiaaleista. Palonkestävä malli erikospolypropeenista.
Jakorasia DIN EN 60670 mukaan. Palonkestävä DIN EN 60695-2-11 mukaan, testauslämpötila 960 °C. Iskunkestävyys IK05 DIN EN 50102 mukaan.

Tekniset tiedot

Tekniset tiedot

Aihion tyyppi	Kaapeli
Aihiot	9 x M25 7 x M32
Asennustapa	Seinä-/kattoasennus
Asennustyyppi	Kalvotiiviste
CO₂-jalanjälki (GWP) kehdosta portille	2,0887 kg CO₂e / 1 Kappale
Ex-alueelle	ilman
Ex-vyöhykkeelle, kaasu	ilman
Ex-vyöhykkeelle, pöly	ilman
itsesammuva	VDE 0471/DIN 695 osan 2-1 mukaan, testauslämpötila 960 °C
Kalusteasennus	ilman
Kannella	kyllä
Kannen kiinnitys	ruuvattu
Kansi	ei väritön
Käyttöalueen lämpötila maks.	60 °C
Käyttöalueen lämpötila min.	-5 °C

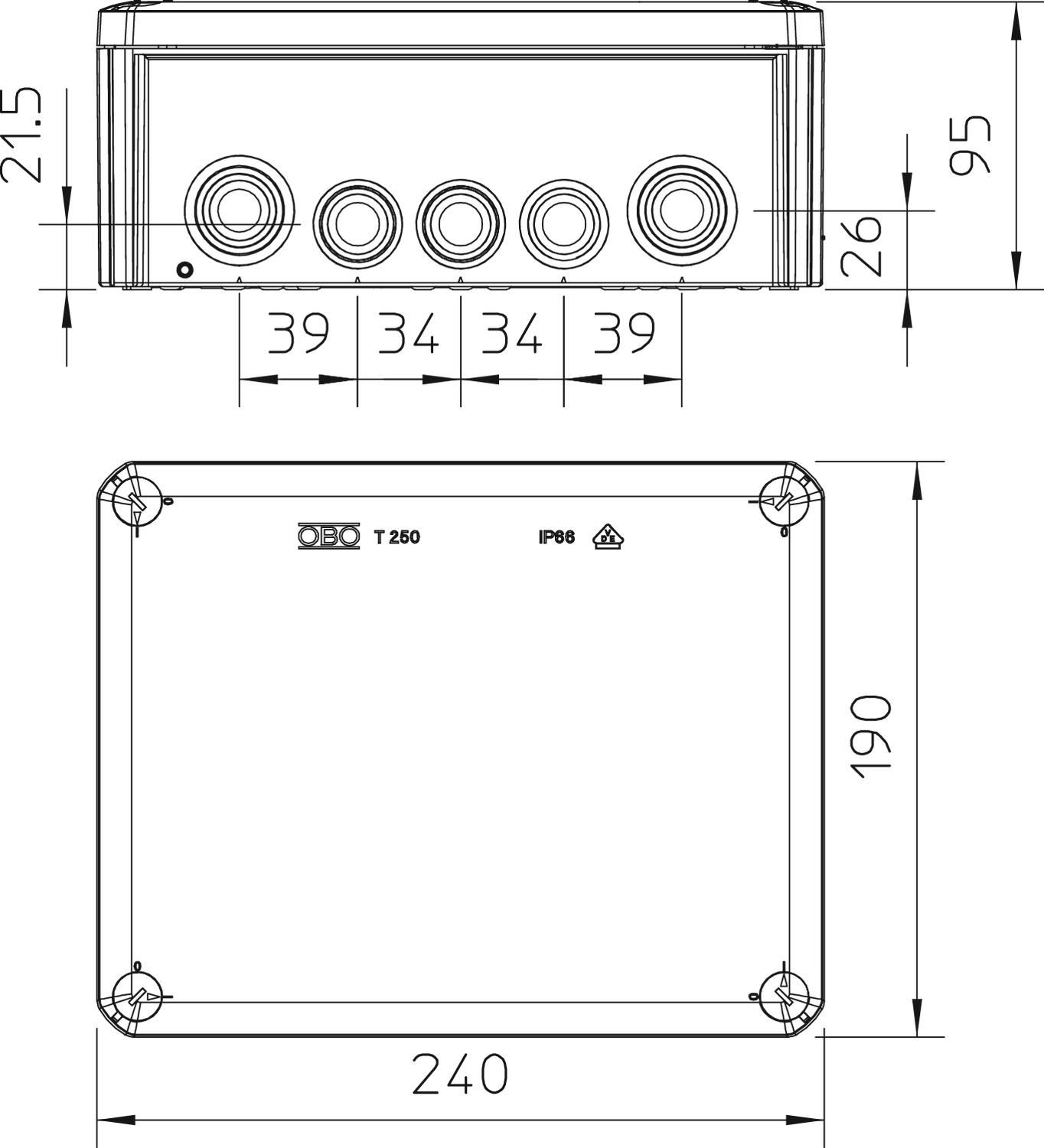

Koko	240x190x95
Korkeus	95 mm
Kotelointiluokka	IP66
Kotelon läpivientitapa	Kalvo, voidaan leikata
Läpinäkyvä kansi	ei

Lasikuituvahvisteinen	kyllä
Mallin räjähdysturvallisuus testattu	ei
Materiaali	polypropeeni, lasikuituvahvisteinen
Mitoituspiirin eristysjännite Ui	500 V
Muoto	suorakulmainen
Nimellisjännite	500 V
Nimellispoikkipinta min.	25 mm²
Palonkestävyys	ilman
Pituus	240 mm
Pohjamitta	190 mm
Säänkestävä	ei
Sisäänvienti takaa	kyllä
Sisäänvientien lukumäärä	16
Suojattu	ei
Suojaustaso IK-koodi	IK05
Toisiinsa liitettävät	kyllä
Vapaat sisämitat	225x173x86 mm
Väri	vaaleanharmaa, RAL 7035
voidaan sulkea lyijykkeellä	kyllä
