- Tuotteen kuvaus
-

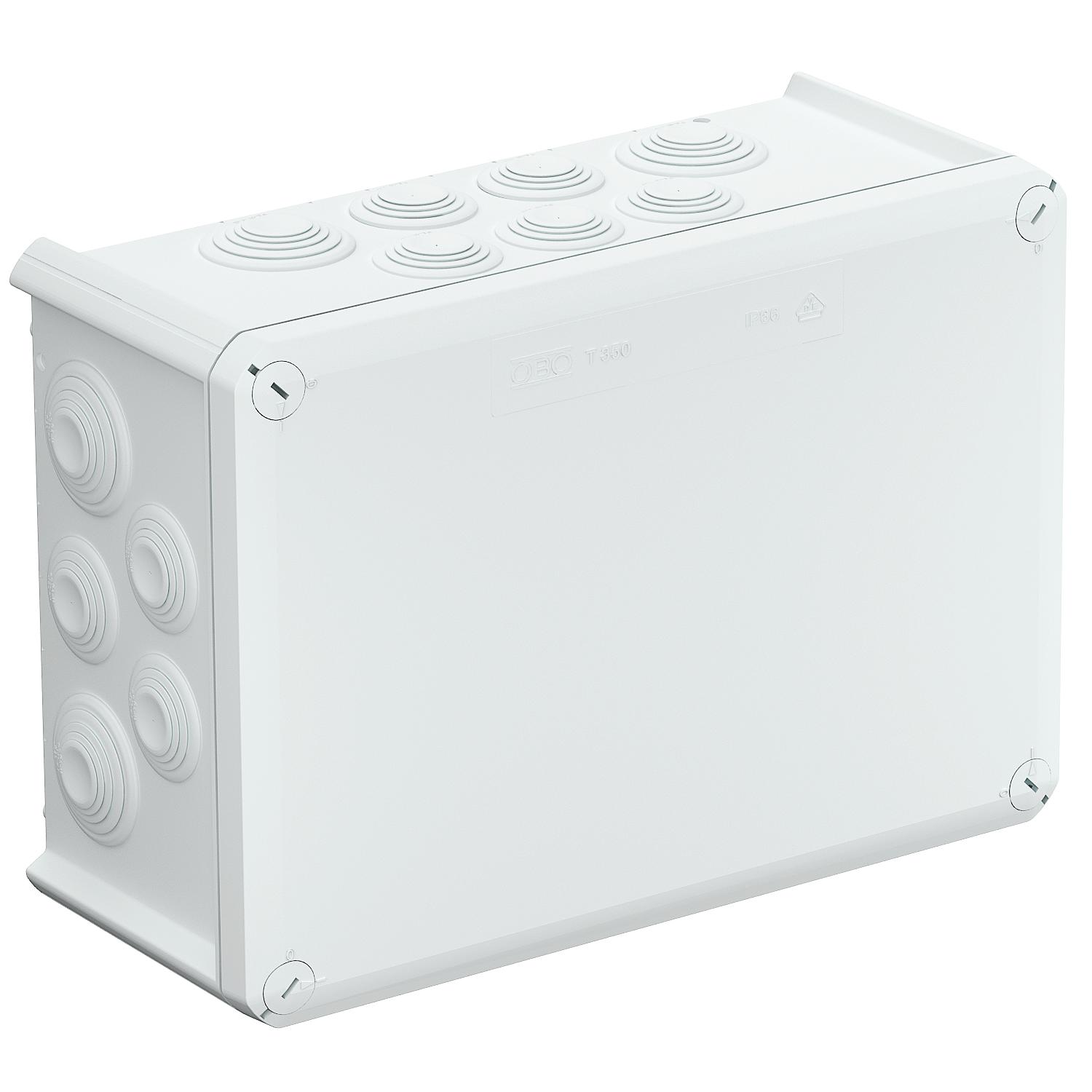

Tuotteen kuvausJakorasia kaapelien ja johtojen kytkentään sisätiloissa ja katetuilla ulkoalueilla. Suorakulmainen, kalvotiivisteet sivuilla ja sisäänvientiaihiot pohjassa. Soveltuu asennettavaksi seinään ja kattoon sekä asennuslevyihin. Voidaan kiinnittää sisäpuolelta ja kulmareikien kautta. Kansi painolukituksella, sinetöitävissä. Valmistettu halogeenittomista ja UV-stabiloiduista materiaaleista.
Jakorasia DIN EN 60670 mukaan. Palonkestävä DIN EN 60695-2-11 mukaan, testauslämpötila 650 °C. Iskunkestävyys IK05 DIN EN 50102 mukaan.
-
- Tekniset tiedot
-
Tekniset tiedot
Aihion tyyppi Kaapeli Aihiot 16 x M32
8 x M40

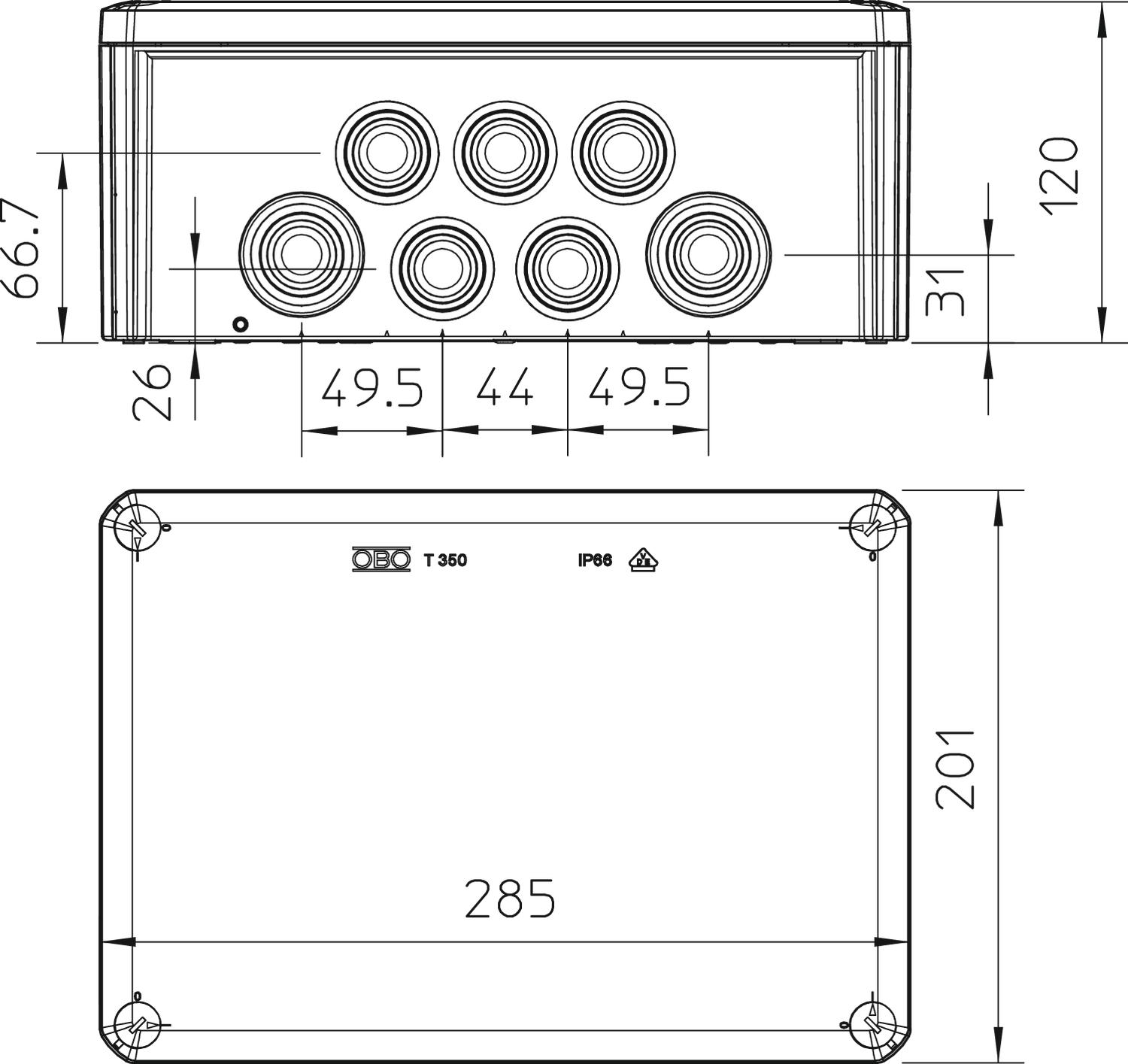

Asennustapa Seinä-/kattoasennus Asennustyyppi Kalvotiiviste CO₂-jalanjälki (GWP) kehdosta portille 2,7753 kg CO₂e / 1 Kappale Ex-alueelle ilman Ex-vyöhykkeelle, kaasu ilman Ex-vyöhykkeelle, pöly ilman Halogeeniton kyllä itsesammuva VDE 0471/DIN 695 osan 2-1 mukaan, testauslämpötila 650 °C Kalusteasennus ilman Kannella kyllä Kannen kiinnitys ruuvattu Kansi ei väritön Käyttöalueen lämpötila maks. 60 °C Käyttöalueen lämpötila min. -5 °C Koko 285x201x120 Korkeus 120 mm Kotelointiluokka IP66 Kotelon läpivientitapa Kalvo, voidaan leikata Läpinäkyvä kansi ei Lasikuituvahvisteinen kyllä Mallin räjähdysturvallisuus testattu ei Materiaali polypropeeni, lasikuituvahvisteinen Mitoituspiirin eristysjännite Ui 500 V Muoto suorakulmainen Nimellisjännite 500 V Nimellispoikkipinta min. 35 mm² Palonkestävyys ilman Pituus 285 mm Pohjamitta 201 mm Säänkestävä ei Sisäänvienti takaa kyllä Sisäänvientien lukumäärä 24 Suojattu ei Suojaustaso IK-koodi IK05 Toisiinsa liitettävät kyllä Vapaat sisämitat 267x182x110 mm Väri puhtaanvalkoinen, RAL 9010 voidaan sulkea lyijykkeellä kyllä - Kaikki tyypit
