Jakorasia T 60, kalvotiiviste, palonkestävä 100x100x48 | 7 | IP66 | vaaleanharmaa, RAL 7035
morepic-1 morepic-2 morepic-3 video-1

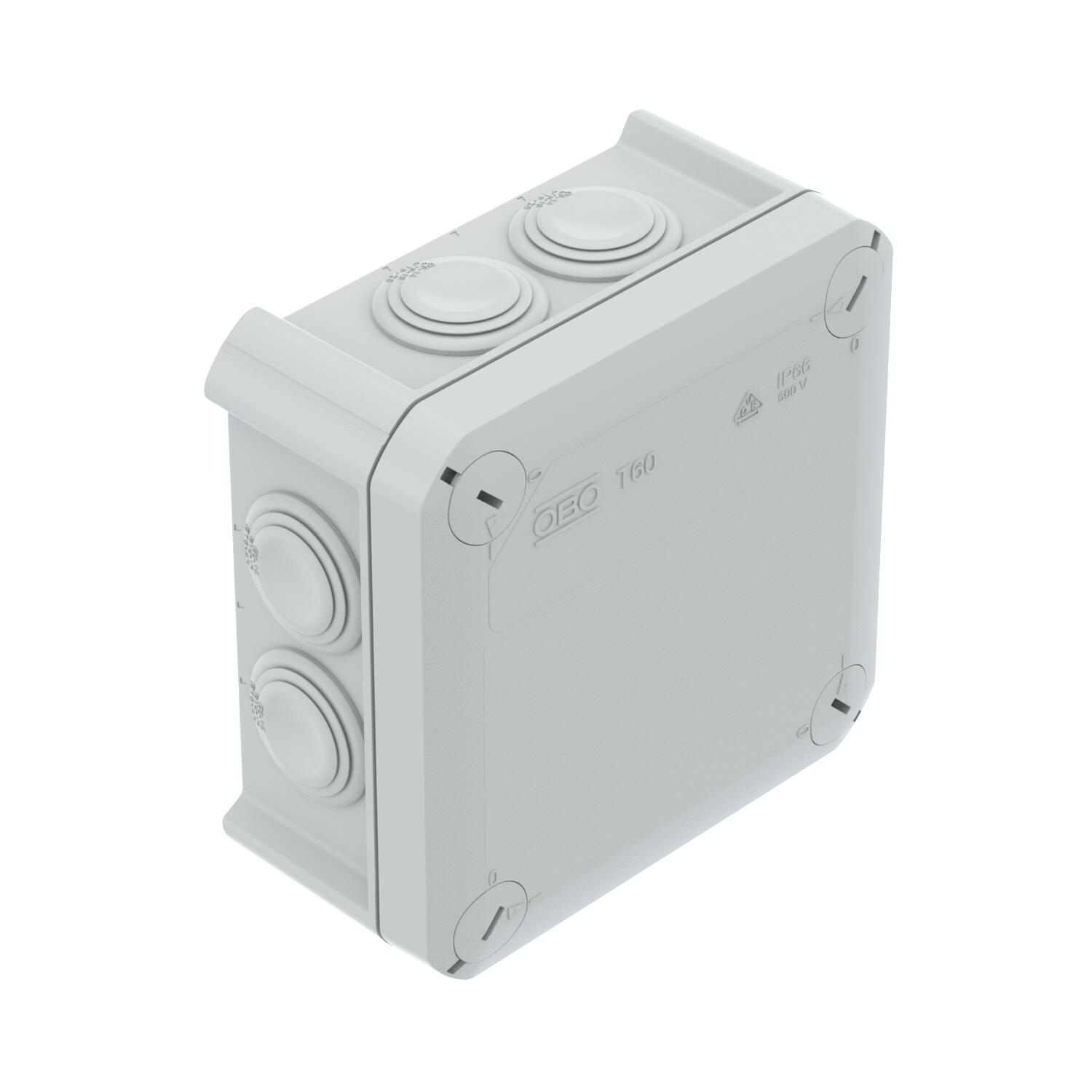

Jakorasia T 60, kalvotiiviste, palonkestävä

Tuotenro 2007339 | EAN-numero 4012195286509 | Sähkönro 1627176

2007339 / T 60 F
100x100x48 mm
7
IP66
vaaleanharmaa, RAL 7035
Takaisin yleisnäkymään
Tuotteen kuvaus
Tuotteen kuvaus
Jakorasia kaapelien ja johtojen kytkentään sisätiloissa ja katetuilla ulkoalueilla. Nelikulmainen, kalvotiivisteet sivulla ja sisäänvientiaihiot pohjassa. Soveltuu asennettavaksi seinään ja kattoon sekä asennuslevyihin. Voidaan kiinnittää sisäpuolelta ja kulmareikien kautta. Kansi painolukituksella, sinetöitävissä. Valmistettu halogeenittomista materiaaleista. Palonkestävä malli erikospolypropeenista.
Jakorasia DIN EN 60670 mukaan. Palonkestävä DIN EN 60695-2-11 mukaan, testauslämpötila 960 °C. Iskunkestävyys IK07 DIN EN 50102 mukaan.

  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Saksa
  • KEMA-KEUR, Alankomaat
  • halogeenivapaa, ei klooria, fluoria eikä bromia
  • itsesammuva 960°C
  • Communautés Européennes, EY-vaatimustenmukaisuusselvitys EY-normien mukaan
  • UKCA-vaatimustenmukaisuusvakuutus
  • Suojausluokka IP 66
  • Aihiot M25
  • Nimellispoikkipinta 6 mm²
  • 7 aihiota
  • Kaasu-/akkukäyttöinen asennuslaite
  • Nimellisjännite 500 V
  • IK-koodi 07
Tekniset tiedot

Tekniset tiedot

Aihion tyyppi Kaapeli
Aihiot

7 x M25
Asennustapa Seinä-/kattoasennus
Asennustyyppi Kalvotiiviste
CO₂-jalanjälki (GWP) kehdosta portille 0,6345 kg CO₂e / 1 Kappale
Ex-alueelle ilman
Ex-vyöhykkeelle, kaasu ilman
Ex-vyöhykkeelle, pöly ilman
itsesammuva VDE 0471/DIN 695 osan 2-1 mukaan, testauslämpötila 960 °C
Kalusteasennus ilman
Kannella kyllä
Kannen kiinnitys ruuvattu
Kansi ei väritön
Käyttöalueen lämpötila maks. 60 °C
Käyttöalueen lämpötila min. -5 °C

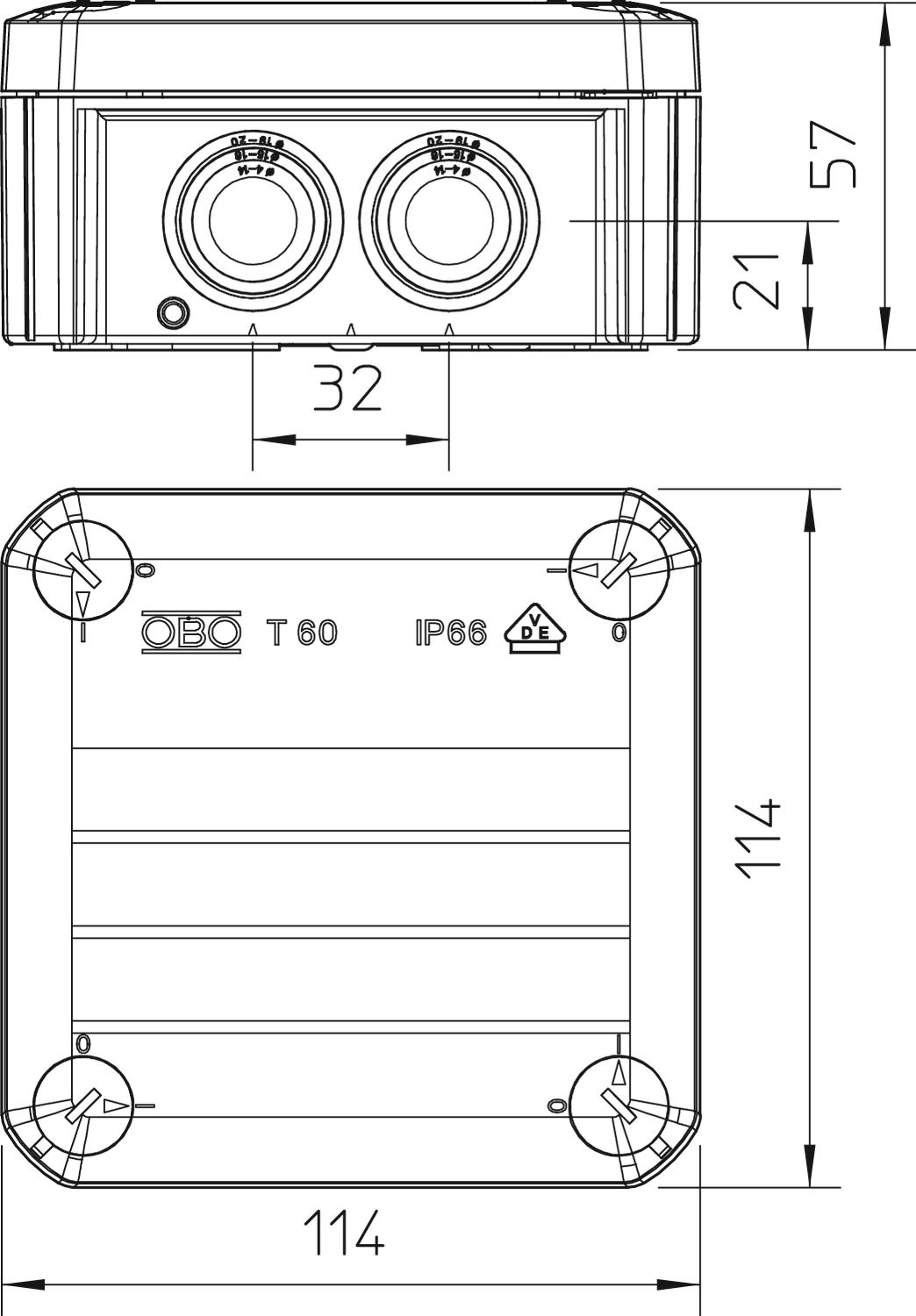

Koko 114x114x57
Korkeus 57 mm
Kotelointiluokka IP66
Kotelon läpivientitapa Kalvo, voidaan leikata
Läpinäkyvä kansi ei
Lasikuituvahvisteinen ei
Mallin räjähdysturvallisuus testattu ei
Materiaali polypropeeni
Mitoituspiirin eristysjännite Ui 500 V
Muoto nelikulmainen
Nimellisjännite 500 V
Nimellispoikkipinta min. 6 mm²
Palonkestävyys ilman
Pituus 114 mm
Pohjamitta 114 mm
Säänkestävä ei
Sisäänvienti takaa kyllä
Sisäänvientien lukumäärä 7
Suojattu ei
Suojaustaso IK-koodi IK07
Toisiinsa liitettävät kyllä
Vapaat sisämitat 100x100x48 mm
Väri vaaleanharmaa, RAL 7035
voidaan sulkea lyijykkeellä kyllä
Kaikki tyypit

Kaikki tyypit

Tyyppi Vapaat sisämitat Sisäänvientien lukumäärä Kotelointiluokka Väri Sähkönro Tuotenro Määrä pienin myyntiyksikkö
T 60 F 100x100x48 mm 7 IP66 vaaleanharmaa, RAL 7035 1627176 2007339
5 Kappale
